110kv 1250a 2000a scheidingsschakelaar

De 110kV 1250A 2000A scheidingsschakelaar is een driefasig AC 50Hz elektrisch hoogspanningsapparaat voor buitengebruik met een nominale spanning van 126 kV (110 kV-niveau) en een nominale stroom van 1250 A/2000 A. Het wordt voornamelijk gebruikt voor het openen en sluiten operaties onder onbelaste omstandigheden, waardoor onderhoudsapparatuur betrouwbaar wordt geïsoleerd van onder spanning staande leidingen en een duidelijke scheiding ontstaat zichtbare breuk.

Usune, als professionele fabriek gespecialiseerd in R&D en productie van hoogspanningsschakelapparatuur, biedt dit aan producten voor 110 kV-hoofdtransmissiesubstations, die voldoen aan de eisen voor een veilige werking van het elektriciteitsnet.

Structurele kenmerken

1. Horizontale roterende structuur met dubbele kolom

Elke fase heeft twee geïsoleerde kolommen die synchroon 90° horizontaal draaien om openen en sluiten te bewerkstelligen; de de basis is gemaakt van thermisch verzinkt staal met afgedichte lagers, waardoor deze corrosiebestendig en duurzaam is.

2. Contactsysteem met hoge geleidbaarheid

De gesplitste hoofdcontacten van de 110 kV 1250 A 2000 A scheidingsschakelaar zijn gemaakt van verzilverd koper, wat resulteert in lage contactweerstand, hoge stroombelastbaarheid en minimale oververhitting tijdens langdurig gebruik.

3. Optionele aardingsschakelaar en vergrendeling

Modellen met aardingsschakelaars zijn uitgerust met betrouwbare mechanische vergrendelingen, waarbij de volgorde strikt wordt gevolgd "hoofdschakelaar open → aardingsschakelaar gesloten; aardingsschakelaar open → hoofdschakelaar gesloten", effectief voorkomen verkeerde bediening.

4. Flexibel bedieningsmechanisme

Kan worden geconfigureerd met handmatige CS14G- of CS17G-mechanismen, of CJ6B- of CJ11-elektrische mechanismen, die lokale en afstandsbediening.

Belangrijkste technische parameters

Toepassingsvoordelen

1. Hoge betrouwbaarheid

- Gefabriceerd met behulp van geavanceerde productieapparatuur en strenge testmethoden om de consistentie van het product te garanderen stabiliteit.
- Standaard hoogwaardige materialen en voortreffelijk vakmanschap leggen een solide basis voor productkwaliteit.
- Een uitgebreid kwaliteitsmanagementsysteem bestrijkt het gehele productieproces, van de opslag van grondstoffen tot... levering van eindproducten.

2. Breed aanpassingsvermogen aan de omgeving

- Standaardmodellen kunnen stabiel werken in een temperatuurbereik van -40℃ tot +40℃, geschikt voor de meeste regio's.
- Het vervuilingsbestendige type (GW4-126W) beschikt over verbeterde isolatie, waardoor het ideaal is voor zwaar vervuilde gebieden zoals kustgebieden, industriële gebieden of gebieden met veel stof, zoutnevel of chemische corrosie.
- Het is bestand tegen zware weersomstandigheden zoals harde wind, zware regen en sneeuwstormen.

3. Veilige en gemakkelijke bediening

- Een duidelijk mechanisch vergrendelingsmechanisme voorkomt effectief verkeerde bediening, waardoor de veiligheid van personeel wordt gewaarborgd uitrusting.
- De 110kV 1250A 2000A scheidingsschakelaar heeft een compacte structuur en vereist weinig installatieruimte, waardoor deze eenvoudig te installeren, aan te passen en te onderhouden.
- Zichtbare breekpunten bieden intuïtieve veiligheidsgaranties voor onderhoudswerkzaamheden.

Praktische toepassingscasus

1. Casestudy: 110 kV-windparkonderstation in het zuidoostkustgebied

2. Achtergrond van het project: Een windpark van 110 kV in het zuidoostelijke kustgebied van China, een gebied met een hoog zoutgehalte spuitconcentraties, hoge luchtvochtigheid en ernstige vervuiling.

3. Toegepast product: Usune GW4-126W 2000A anti-vervuilingsschakelaar (12 sets)

4. Implementatieresultaten:
- Heeft 5 jaar lang met succes zonder problemen geopereerd en is aangepast aan de barre zoutnevelomgeving aan de kust.
- De composietisolator tegen vervuiling behield uitstekende isolatieprestaties, zonder kruipontlading of flashover van vervuiling.
- De verzilverde contacten bleven helder, met een stabiele contactweerstand en er trad geen oververhitting op langdurige bedrijfsstroom van 1800A.

5. Feedback van de projectmanager: "De Usune-ontkoppelingsschakelaar toonde uitstekende prestaties op het gebied van vervuiling voldoen aan de strenge milieueisen van kustwindparken."

Belangrijkste technische parameters

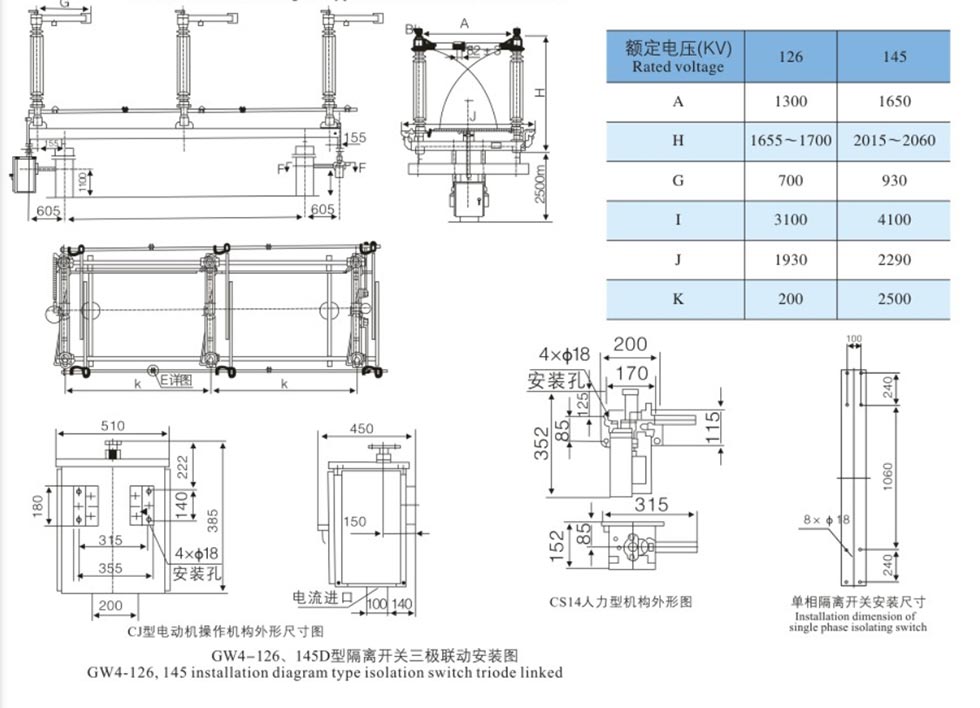

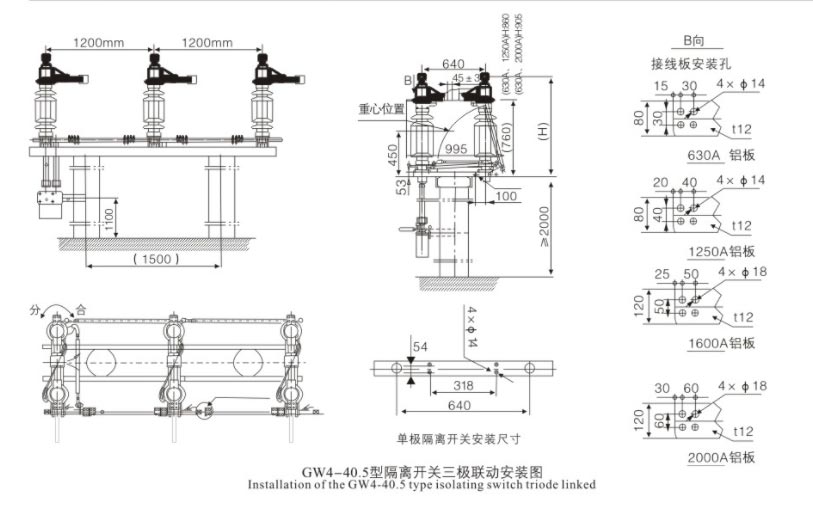

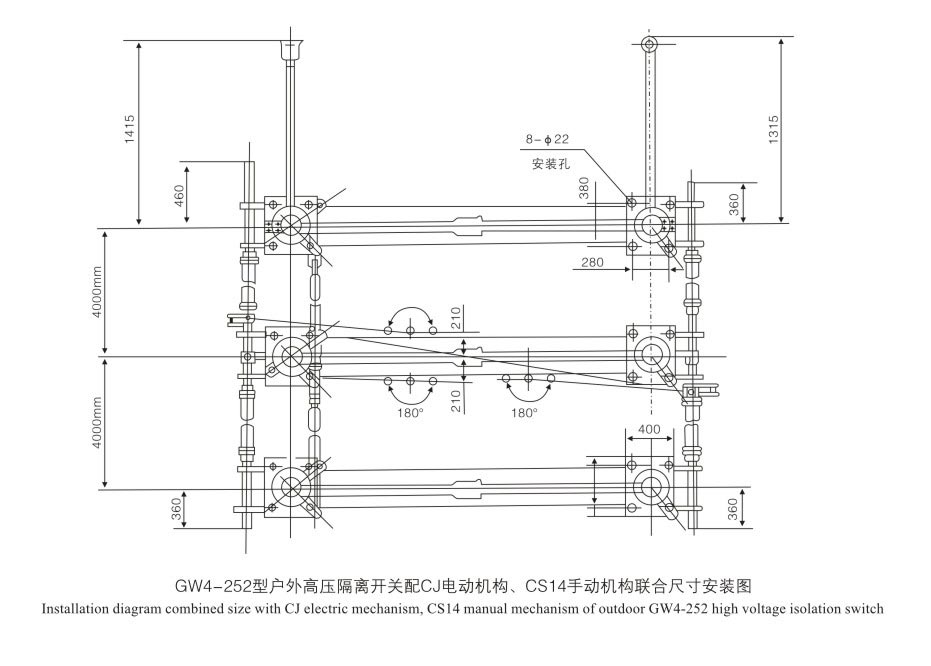

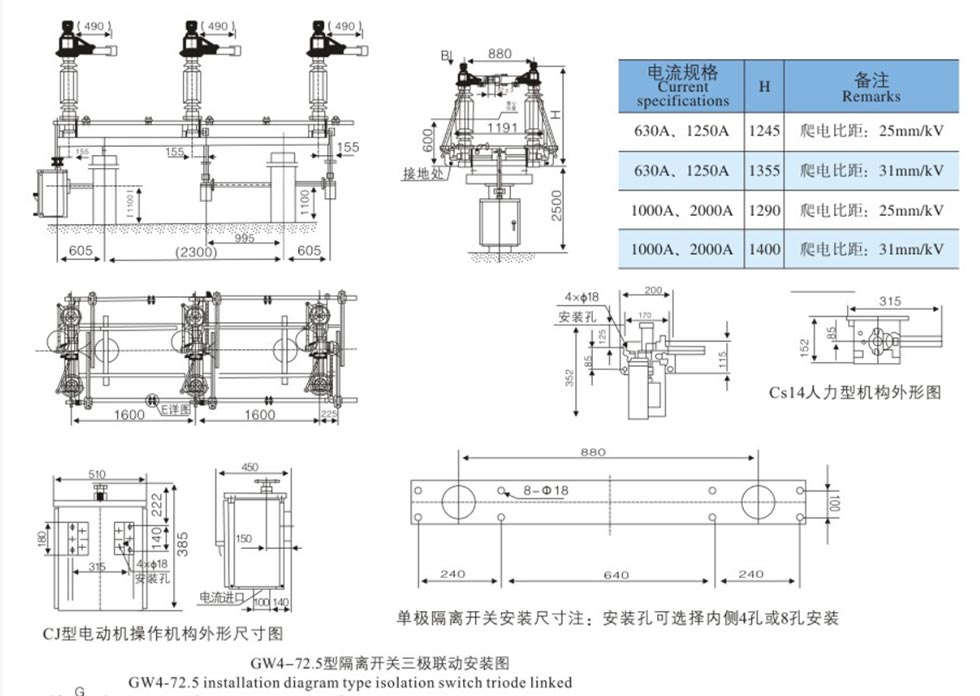

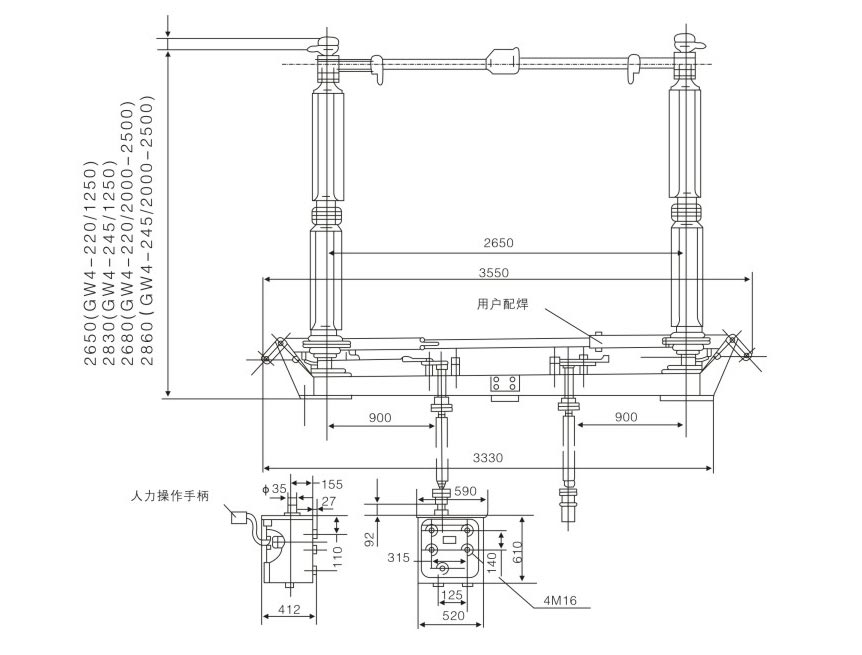

Buitenafmetingen

INSTALLATIE & INGEBRUIKNAME

1. Inspectie vóór installatie

• Isolatoren: Geen scheuren, schade of vuil.
• Contacten: schoon, verzilverd oppervlak intact.
• Bevestigingsmiddelen: Alle bouten vastgedraaid.
• Mechanisme: soepele rotatie; bewegende delen smeren.

2. Aanpassing

• Verticaliteit van de isolator: afstellen met vulstukken (max. 3 mm per locatie).
• Driefasige synchronisatie: crankarm en verbindingsstangen afstellen.
• Contactdruk: Zorg voor een juiste plaatsing en druk.

BEDIENING

• Alleen onbelast werken; bevestig dat de stroomonderbreker open is.
• Handmatige bediening: gebruik bedieningshendel; vermijd overmatig geweld.
• Gemotoriseerde bediening: gebruik lokale/afstandsbediening; monitorpositie.
• Vergrendeling: Forceer de bediening niet als deze is vergrendeld.

ONDERHOUD

• Periodieke revisie: Elke 1 à 2 jaar.
• Reinig isolatoren en contacten; industriële vaseline aanbrengen.
• Smeer lagers en transmissieonderdelen.
• Controleer op losse bouten, versleten contacten en schade aan de isolator.
• Na kortsluiting: Onmiddellijk inspecteren.

PROBLEMEN OPLOSSEN

• Kan niet werken: Controleer de vergrendeling, vastgelopen koppeling of motorfout.
• Asynchrone fasen: verknopingsstangen aanpassen.
• Contactoververhitting: reinigen en opnieuw vastdraaien; controleer de verzilvering.

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Wat zijn de belangrijkste verschillen tussen de 1250A- en 2000A-scheidingsschakelaars?

A: Het kernverschil is het nominale stroomdraagvermogen. De 1250A is geschikt voor middelmatige belasting 110kV onderstations, terwijl de 2000A geschikt is voor inkomende en uitgaande circuits van hoofdtransformatoren met hoge stroomsterkte. De structuur, isolatieklasse en inbouwafmetingen zijn in principe hetzelfde.

Vraag 2: Kan deze 110 kV 1250 A 2000 A scheidingsschakelaar worden gebruikt in kustgebieden of in sterk vervuilde gebieden?

EEN: Ja. Er zijn anti-vervuilingsproducten (W-type) verkrijgbaar, met een kruipafstand van 31,5 mm/kV. Ze gebruiken porseleinen isolatoren tegen vervuiling of composietisolatoren, en zijn bestand tegen zoutnevel en stofcorrosie.

Vraag 3: Welke technische ondersteuning kan Usune als leverancier bieden?

A: We kunnen selectieoplossingen, installatietekeningen, begeleiding bij inbedrijfstelling ter plaatse en gratis reparatie bieden diensten tijdens de garantieperiode. Standaardmodellen worden snel geleverd om aan de tijdseisen van stroom te voldoen raster projecten.
