Hoogspanningsscheider

De Usune hoogspanningsscheiders uit de GW8- en GW13-serie voor neutrale aardingssystemen van transformatoren zijn hoogspanningsschakelaars voor buitengebruik. elektrische apparatuur die speciaal is ontworpen voor aardingssystemen voor transformatorneutrale punten. Geschikt voor 50Hz/60Hz AC systemen zijn ze verkrijgbaar met spanningsspecificaties van 40,5 kV, 72 kV en 110 kV. Hun kernfunctie is veilig schakelen de verbindingsstatus van het neutrale punt van de transformator onder onbelaste omstandigheden, en voldoet aan de veiligheidseisen voor stroom systeembedrijfsmodusomschakeling en onderhoud van apparatuur.

Productmodellen en bedieningsmechanismen

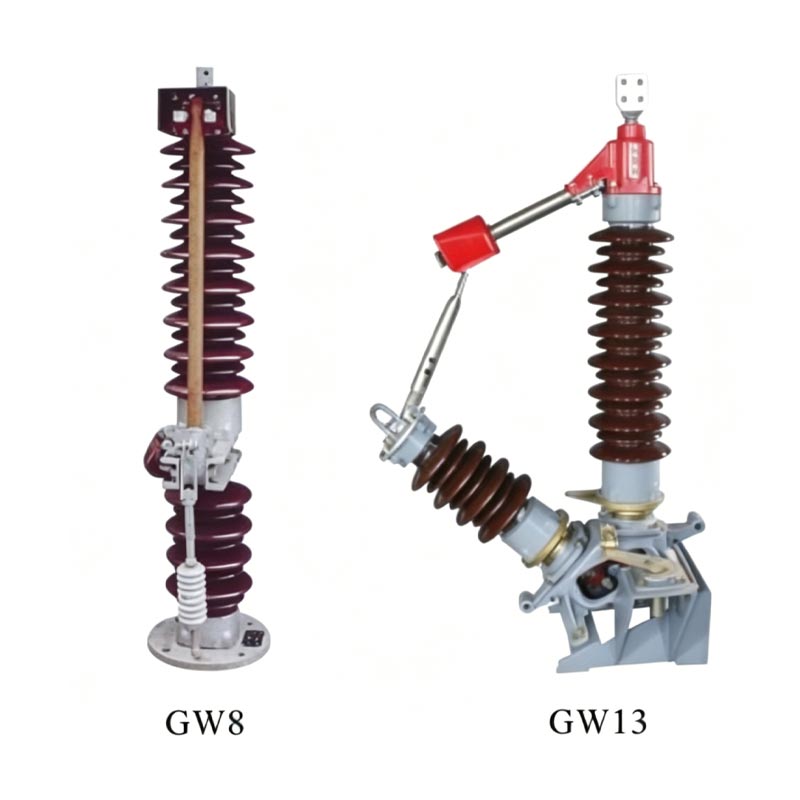

1. GW8-serie: Kan worden uitgerust met een elektrisch bedieningsmechanisme van het CJ-type of een handmatig bedieningsmechanisme van het CS8-type, geschikt voor aardingsscenario's op neutrale punten in conventionele onderstations.

2. GW13-serie: Kan worden uitgerust met een elektrisch bedieningsmechanisme van het CJ-type of een handmatig bedieningsmechanisme van het CS14-type mechanisme, dat een flexibelere werking en hogere betrouwbaarheid biedt.

Productstructuur

De hoogspanningsschakelaars uit de GW8- en GW13-serie voor neutrale aardingssystemen van transformatoren zijn enkelpolig structuur, voornamelijk bestaande uit een paallichaam en een bedieningsmechanisme.

1. Paallichaam

Bevat een basis, paalisolator, geleidende arm, contacten, enz. De paalisolator zorgt voor betrouwbare elektriciteit isolatie, de geleidende arm en contacten vormen het hoofdgeleidende circuit en de basis zorgt voor stabiliteit installatie.

2. Bedieningsmechanisme

Laat de geleidende arm draaien via een koppeling, waardoor de openings- en sluitactie van de scheider wordt gerealiseerd schakelaar. Nauwkeurige positionering en stabiele werking zorgen voor een duidelijke en betrouwbare ontkoppeling na opening.

Producteigenschappen en voordelen

1. Hoge veiligheidsprestaties

Maakt gebruik van hoogwaardige isolatiematerialen en een nauwkeurig contactontwerp, met uitstekende isolatiesterkte en boogdovende prestaties, waardoor veilig schakelen zonder belasting mogelijk is.

2. Flexibele bediening

Ondersteunt zowel elektrische als handmatige bedieningsmodi en past zich aan de automatische bediening en handmatige bediening ter plaatse aan behoeften van verschillende scenario's.

3. Sterk aanpassingsvermogen aan de omgeving

Speciaal ontworpen voor gebruik buitenshuis, bestand tegen hoge en lage temperaturen, vochtigheid, corrosie en vervuiling. geschikt voor diverse ruwe buitenomgevingen.

4. Stabiele en betrouwbare werking

Strenge materiaalselectie en procescontrole, gekoppeld aan een uitgebreid kwaliteitsmanagementsysteem, resulteren in een laag uitvalpercentage en stabiele werking op lange termijn.

5. Eenvoudige structuur en handig onderhoud

Compacte structuur, eenvoudige installatie en onderhoud, waardoor latere bediening en onderhoud effectief worden verminderd kosten.

Toepassingsgeval

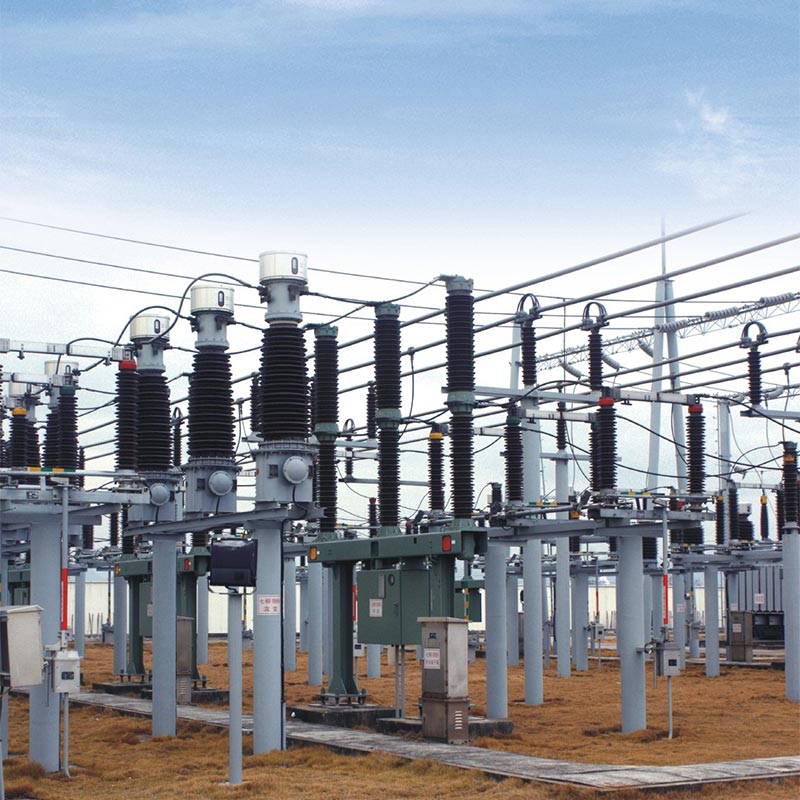

Geval 1: 220 kV stedelijk onderstation in Oost-China

Een stedelijk centraal onderstation van 220 kV in Oost-China maakt gebruik van de Usune GW8-110kV hoogspanningsscheider voor transformator Neutraal aardingssysteem voor de hoofdtransformator. Dit onderstation is verantwoordelijk voor de stroomvoorziening van de stad centrum, wat een extreem hoge betrouwbaarheid en veiligheid van de apparatuur vereist. Sinds de inbedrijfstelling in 2022 is de apparatuur heeft met succes duizenden neutrale puntwisseloperaties voltooid. Tijdens jaarlijks onderhoud en net Aanpassingen aan de werkingsmodus, de flexibele werking en betrouwbare contactprestaties hebben effectief gezorgd voor de persoonlijke veiligheid van onderhoudspersoneel en de stabiele werking van het elektriciteitsnet.

Casestudy 2: Onderstation van het noordwestelijke windpark

Een groot onderstation voor windparken in Noordwest-China selecteerde de Usune GW13-72kV-hoogspanningsonderbrekers voor het neutrale aardingssysteem van de transformator. De regio kent barre natuurlijke omstandigheden, met grote temperatuurverschillen en harde wind en zandstormen, en grote hoogte. De producten uit de GW13-serie, met hun uitstekende aanpassingsvermogen buitenshuis en corrosie weerstand, werken al meer dan drie jaar stabiel en werken effectief samen met de windparktransformator neutraal punt-aardingsbeschermingssysteem om de veilige en stabiele werking van de opwekking van windenergie te garanderen systeem en een vlotte netaansluiting van elektriciteit.

Belangrijkste technische parameters

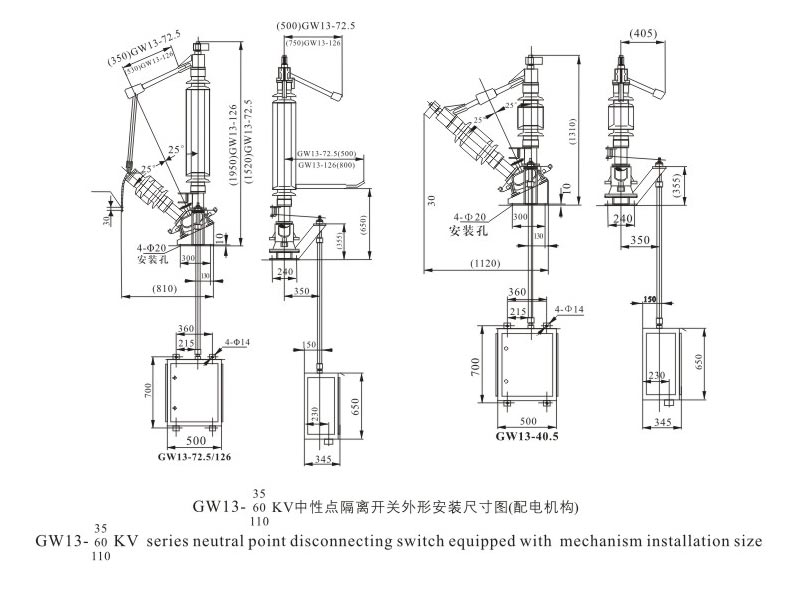

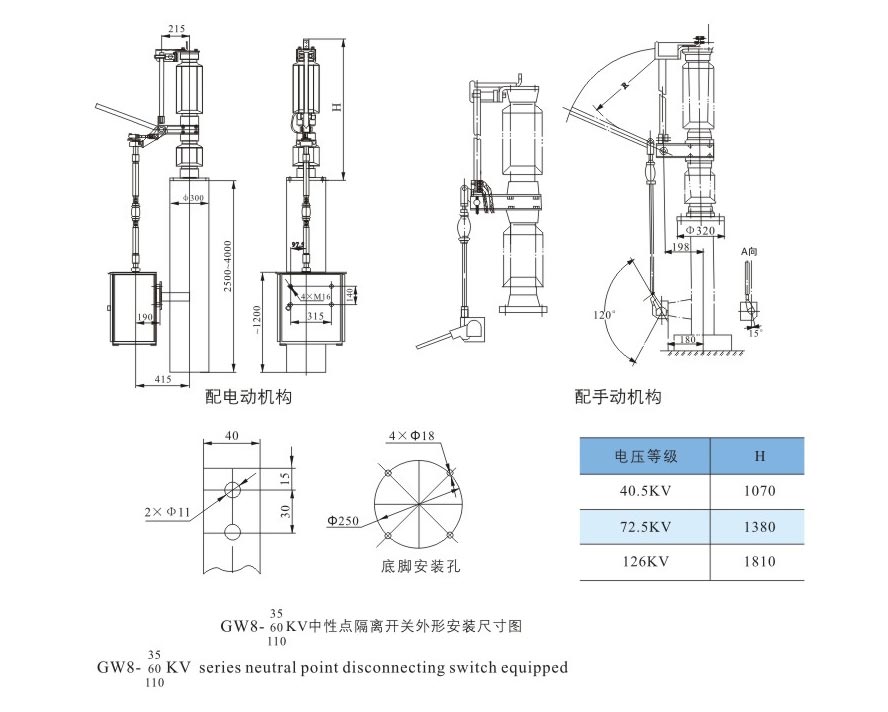

Buitenafmetingen

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Wat zijn de belangrijkste verschillen tussen de Usune GW8- en GW13-serie neutraalpunt-scheidingsschakelaars?

A: Het kernverschil ligt in het bijpassende bedieningsmechanisme en enkele structurele ontwerpen. De GW8-serie wel uitgerust met een elektrisch mechanisme van het CJ-type of een handmatig mechanisme van het CS8-type; de GW13-serie is uitgerust met een Elektrisch mechanisme van het CJ-type of een handmatig mechanisme van het CS14-type. Structureel beschikt het over een geoptimaliseerd roterend contact ontwerp, met verbeterde zelfreinigende eigenschappen en betere geschiktheid voor zware buitenomgevingen.

Vraag 2: Kunnen Usune neutrale aardingsschakelaars worden gebruikt in gebieden op grote hoogte en in gebieden met hoge temperaturen?

EEN: Ja. Deze serie is speciaal ontworpen voor gebruik buitenshuis, met een sterk aanpassingsvermogen aan de omgeving. Het kan werken normaal gesproken op hoogtes ≤1000m (grotere hoogten kunnen worden aangepast) en bij temperaturen van -40℃ tot +40℃. Het bezit uitstekende vochtbestendigheid, weerstand tegen vervuiling en weerstand tegen corrosie. Speciale anti-corrosie en anti-ijsbehandelingen kunnen worden geleverd volgens de eisen van de gebruiker.

Conclusie

De Usune GW8- en GW13-serie transformatoren (High Voltage Disconnect For Transformer Neutral Grounding System) zijn hoogwaardige producten die geavanceerde technologie, betrouwbare kwaliteit en uitstekende prestaties integreren. Als een professionele fabrikant en leverancier in China, Usune houdt zich altijd eerst aan de principes van kwaliteit klant voorop, het leveren van veilige, betrouwbare en efficiënte oplossingen voor elektrische hoogspanningsapparatuur voor de hele wereld klanten van energiesystemen. Onder hen zijn de producten voor het aarden van neutrale punten wijdverbreid geworden erkenning en vertrouwen van klanten uit de energiesector vanwege hun rijke praktische toepassingservaring uitgebreide after-sales service.
