De Isolatieschakelaar Outdoor Handmatig Gemotoriseerd is een kernproduct van Usune, speciaal ontworpen voor buiten AC circuits met een nominale frequentie van 50 Hz en een nominale spanning van 35 kV~170 kV. Het is een belangrijk onderdeel van de uitrusting zorgen voor een veilige en stabiele werking van energiesystemen en kunnen ook dienen als basiseenheid voor deze serie afgeleide producten. De producten worden vervaardigd in strikte overeenstemming met IEC 62271-102 "High-voltage AC scheidingsschakelaars en aardingsschakelaars" en IEC 60694 "Algemene technische voorwaarden voor hoogspanningsschakelaars en besturingsapparatuur", waardoor professionele expertise en productbetrouwbaarheid worden gegarandeerd.
Met een horizontale roterende schakelstructuur beschikt deze schakelaar over een hoog isolatieniveau en sterke vervuiling weerstand, stabiele mechanische prestaties en gemakkelijke installatie en onderhoud. Het ondersteunt zowel handmatige als elektrische bediening en kan indien nodig worden geconfigureerd met een aardingsschakelaar. Het is aanpasbaar aan ruige buitenomstandigheden omgevingen zoals grote hoogte, lage temperaturen en zware vervuiling. Als betrouwbare leverancier is Usune strikt houdt zich aan internationale normen en controleert de productkwaliteit rigoureus om klanten te voorzien van hoogwaardige, veilige en duurzame scheidingsschakelaars.
De handmatige gemotoriseerde isolatieschakelaar voor buiten wordt veel gebruikt in stroomtransmissie- en distributiesystemen buitenshuis in elektriciteitsnetwerken, industriële en mijnbouwbedrijven, stedelijke bouw en de opwekking van nieuwe energie. Het is geschikt voor toepassingen die frequente stroomisolatie en veiligheidsonderhoud vereisen, en is bijzonder geschikt voor ruwe buitenomgevingen, waardoor de continuïteit en veiligheid van de stroomvoorziening effectief wordt gewaarborgd.
Het product beschikt over uitstekende technische prestaties en omvat een verscheidenheid aan specificaties. De kernparameters zijn
als volgt:
- Nominale spanning: 35 kV ~ 170 kV
- Nominale stroom: 630A ~ 2500A
- Nominale kortstondige weerstandsstroom: 20 kA/s ~ 50 kA/s
- Nominale piekstroom: 50 kA ~ 125 kA
- Weerstand hoofdcircuit: ≤125μΩ (varieert afhankelijk van model)
- Stroomfrequentie van één minuut, bestand tegen spanning: 80 kV ~ 200 kV
- Blikseminslagweerstandsspanning: 115 kV ~ 860 kV (varieert afhankelijk van model en aardingsschakelaar)
- Bedieningsmechanisme: handmatig (CS11, CS17D, CS14G-serie) of elektrisch (type CJ2)

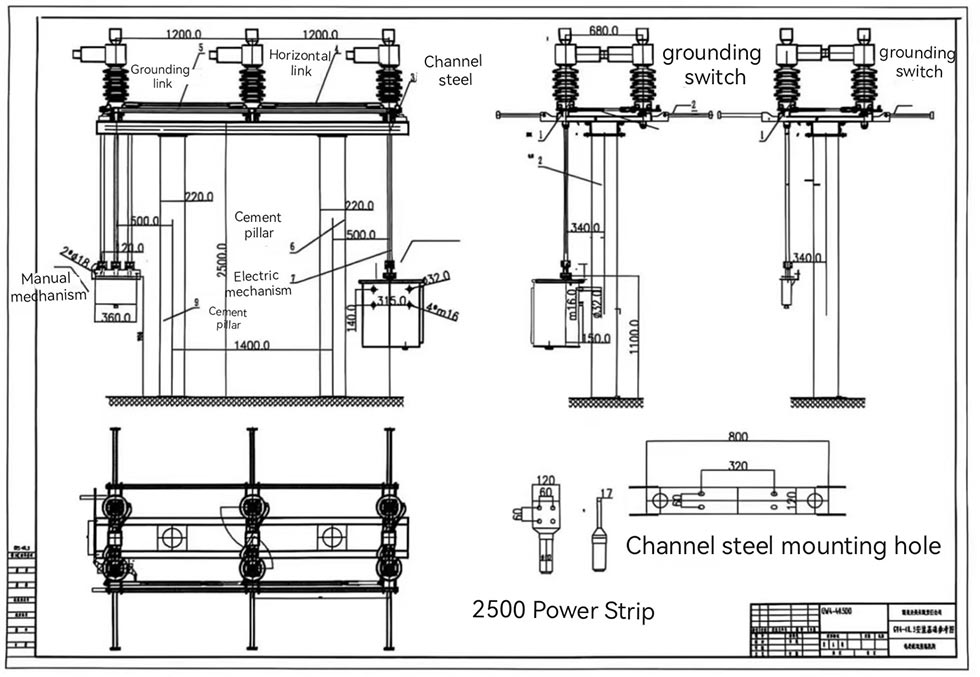

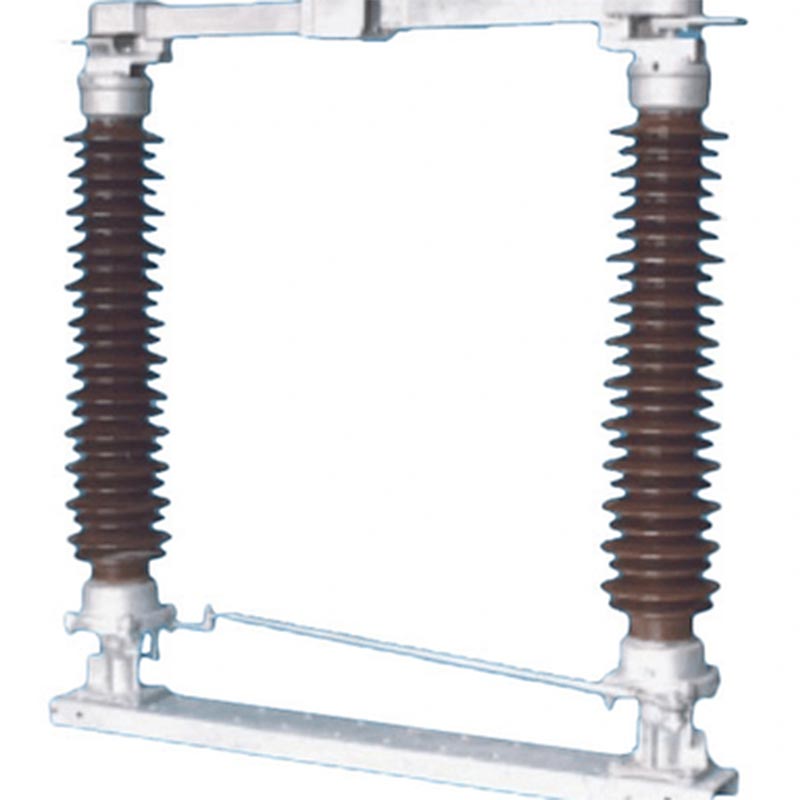

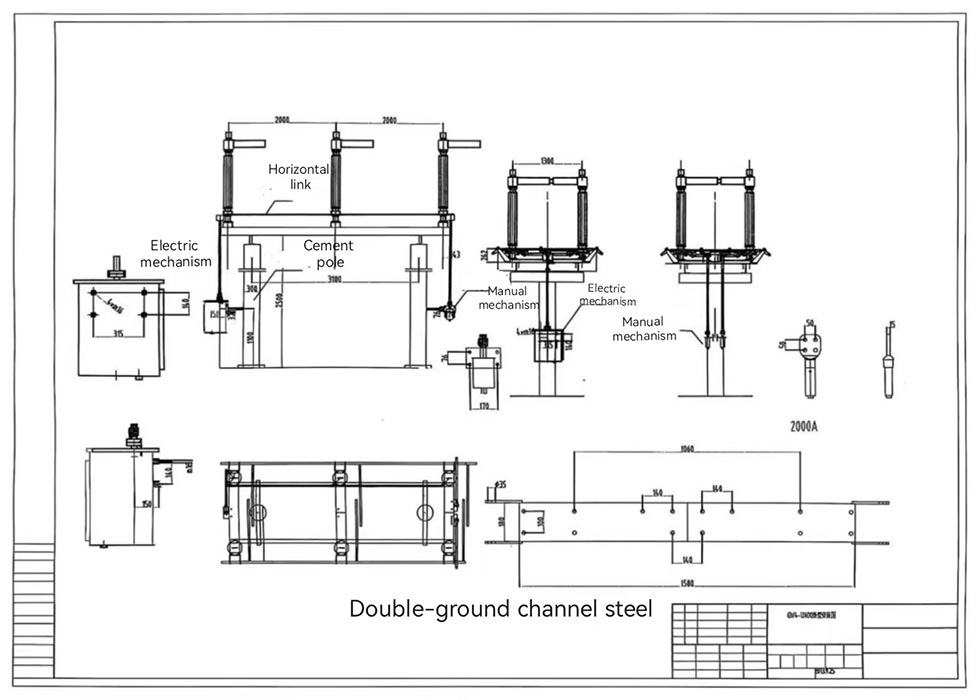

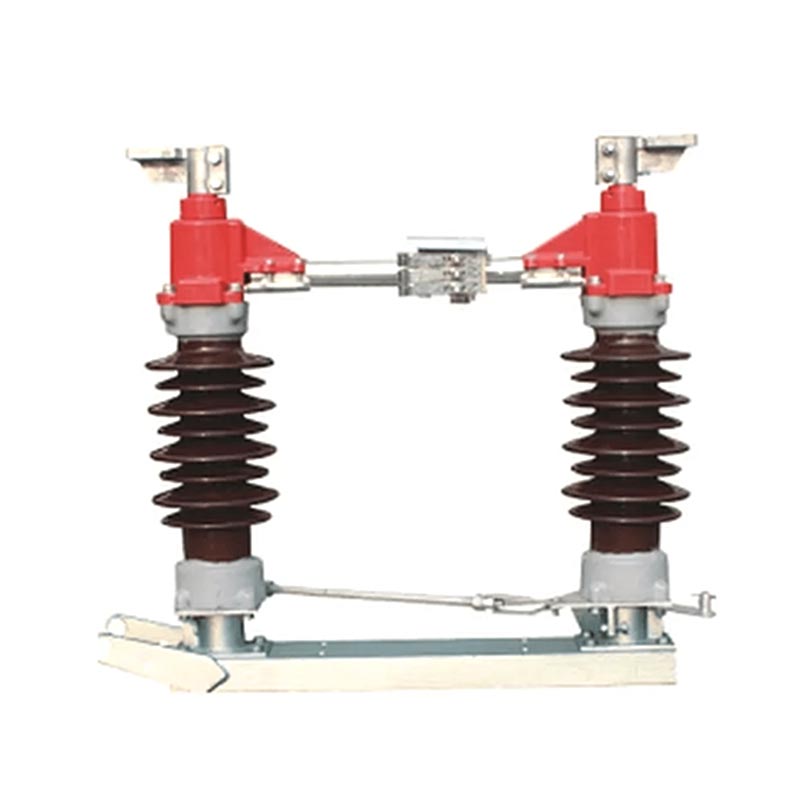

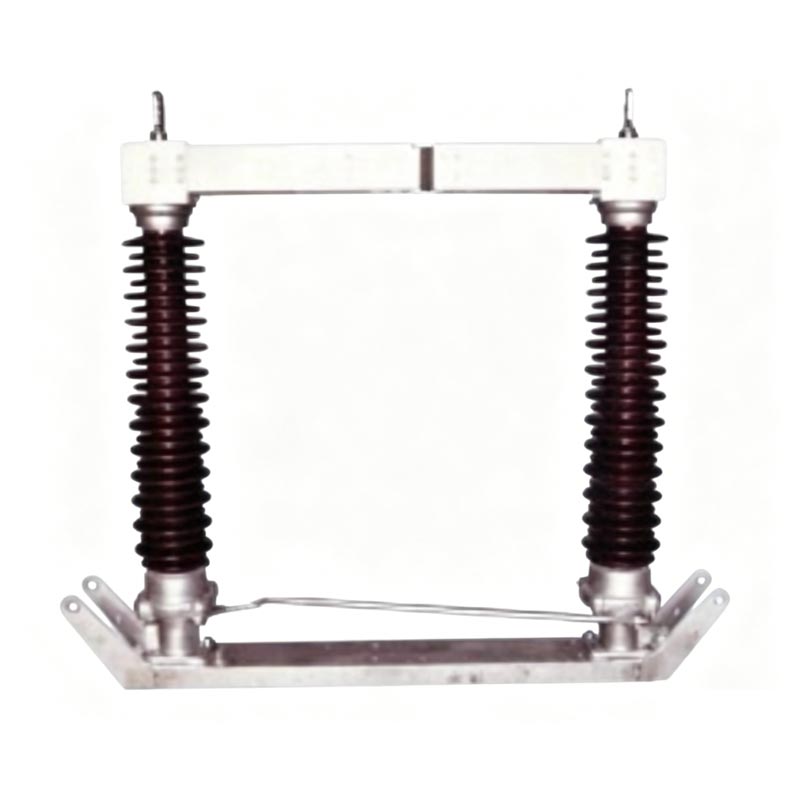

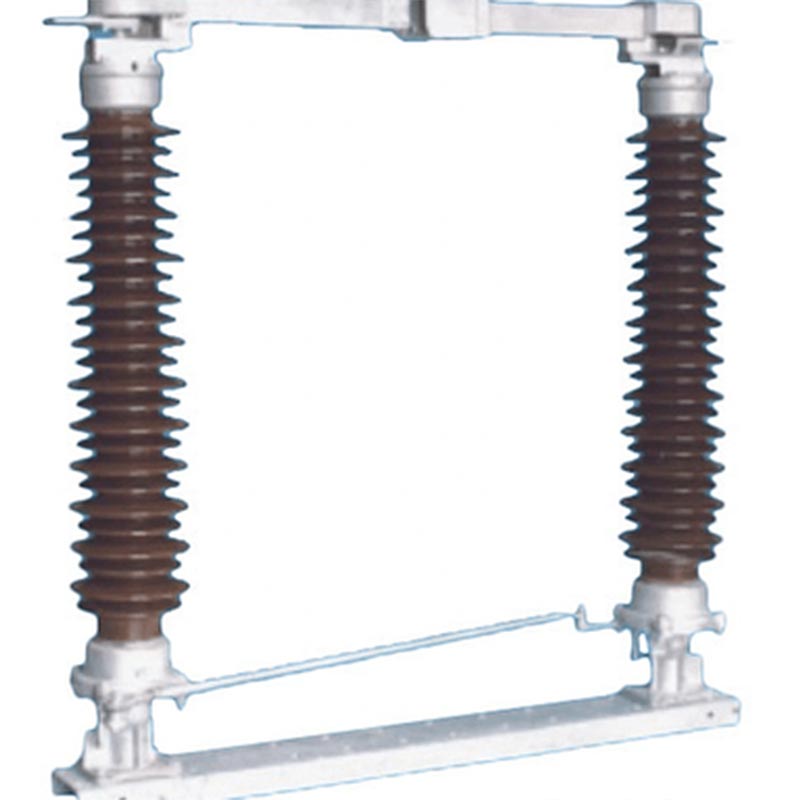

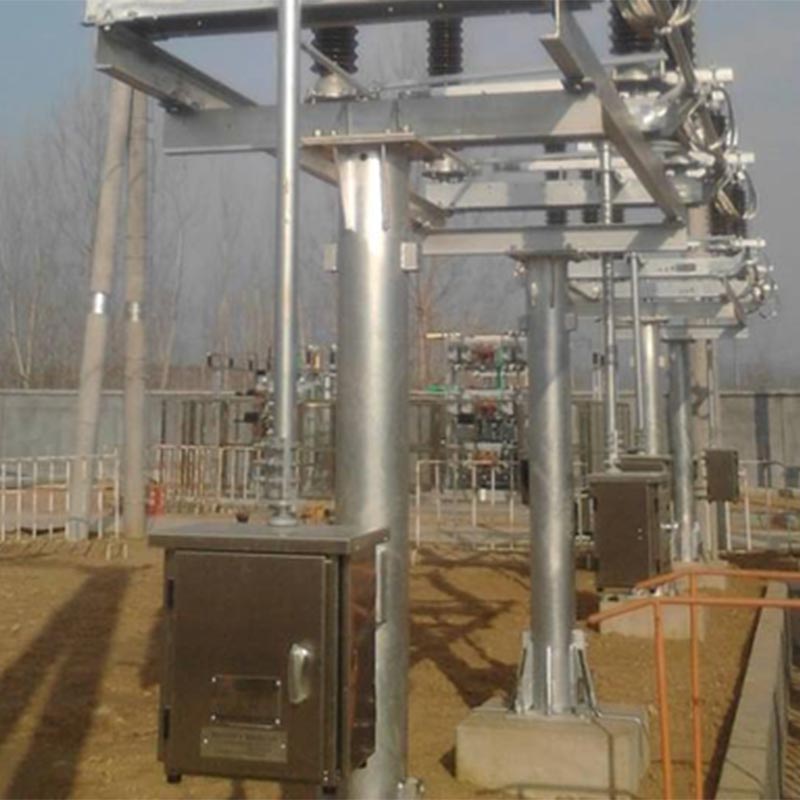

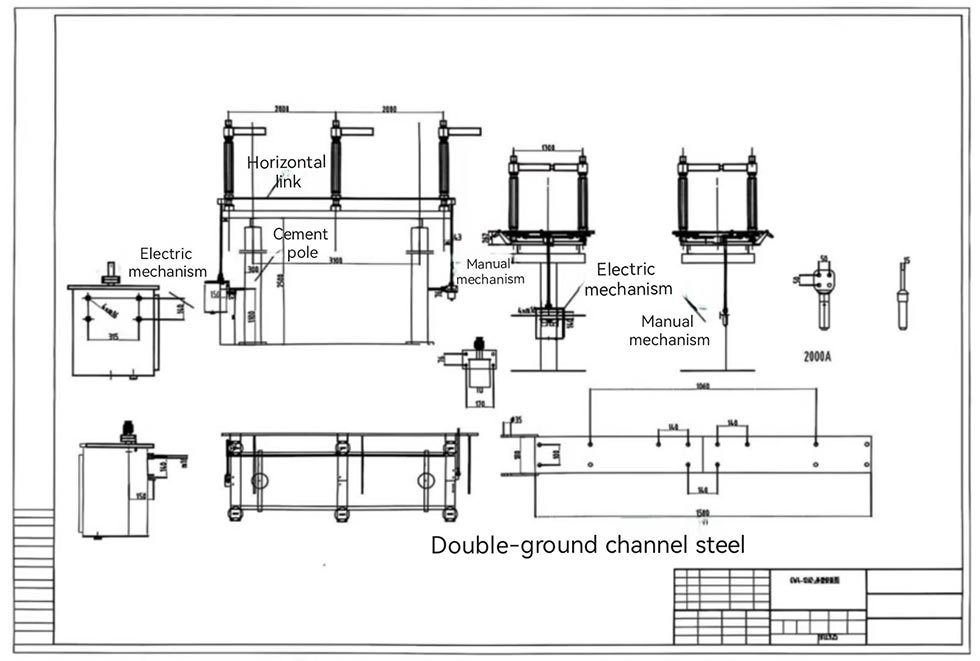

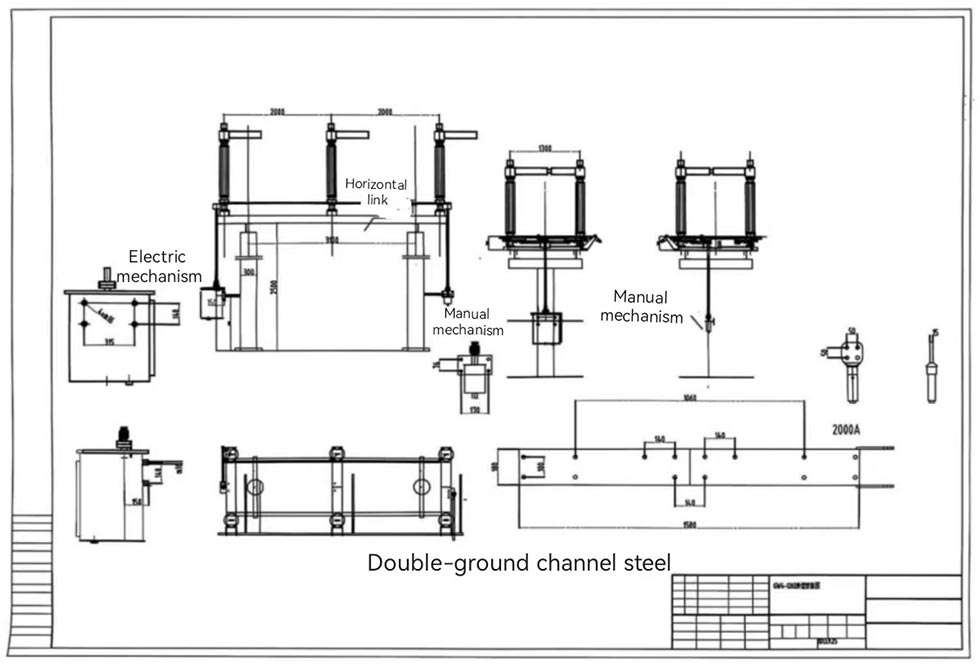

Isolatieschakelaar Buiten Handmatig Gemotoriseerd maakt gebruik van een handdrukstructuur met dubbele post. Elke fase bestaat uit een basis, postisolatoren, uitgaande terminals en contacten. De twee paalisolatoren worden parallel aan elkaar gemonteerd lagerzittingen aan beide uiteinden van de basis en loodrecht op de basis. Het belangrijkste geleidende deel roteert ongeveer 90° met de paalisolatoren. Het middelste contact is voorzien van een zelfreinigende roterende structuur, die stof verwijdert vuil van het contact tijdens het openen en sluiten, waardoor een betrouwbaar contact wordt gegarandeerd. De roterende delen gebruiken een verzegelde, onderhoudsvrij ontwerp en de transmissiecomponenten maken gebruik van roestvrijstalen pinnen en molybdeen disulfidehoudende nylon bussen, die corrosiebestendig en roestvrij zijn.
De contactvingers maken gebruik van een nieuw type materiaal met hoge sterkte, hoge geleidbaarheid en hoge elasticiteit. Ze vertrouwen op hun eigen elasticiteit om de contacten vast te klemmen, waardoor contactstoringen veroorzaakt door veercorrosie en hittegloeien worden vermeden. Deze geleidende componentstructuur heeft een nationaal gebruiksmodeloctrooi verkregen.
Aanpasbaar aan hoogtes ≤2000m, omgevingstemperaturen -40℃ tot +40℃, windsnelheden ≤34m/s en seismische intensiteit ≤8 graden. De kruipafstand voldoet aan de vereisten van klasse III of IV van GB/T5582. Sterke weerstand tegen vervuiling en ijsvorming (ijsdikte ≤10 mm).
Ondersteunt zowel handmatige als elektrische bediening, indien nodig selecteerbaar. Het handmatige mechanisme is eenvoudig te bedienen, terwijl het elektrische mechanisme (type CJ2) wordt aangedreven door een AC-motor via een reductiekast, wat een hoog rendement biedt arbeidsbesparende prestaties.

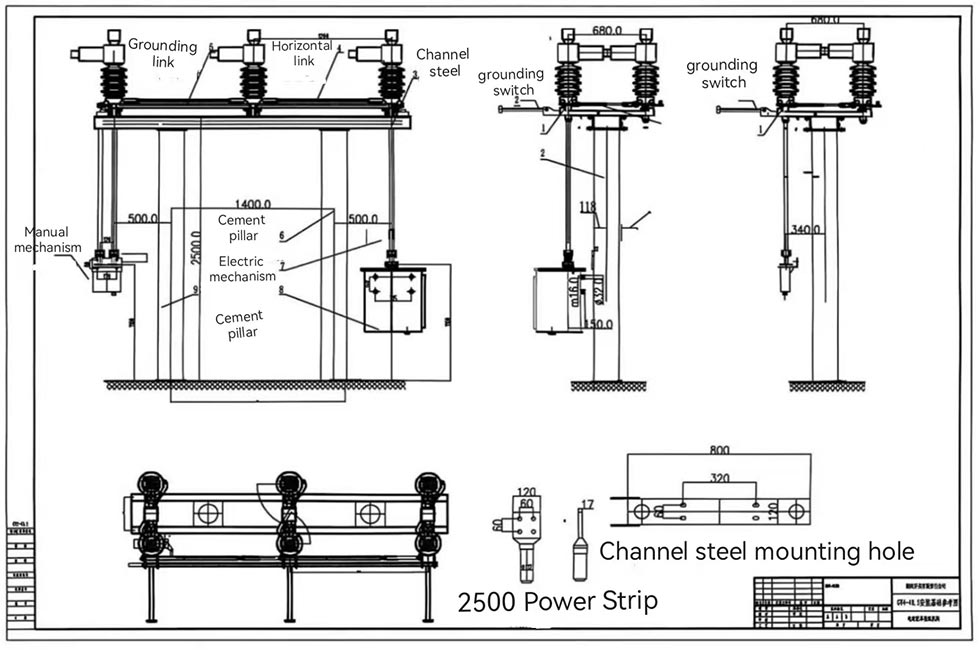

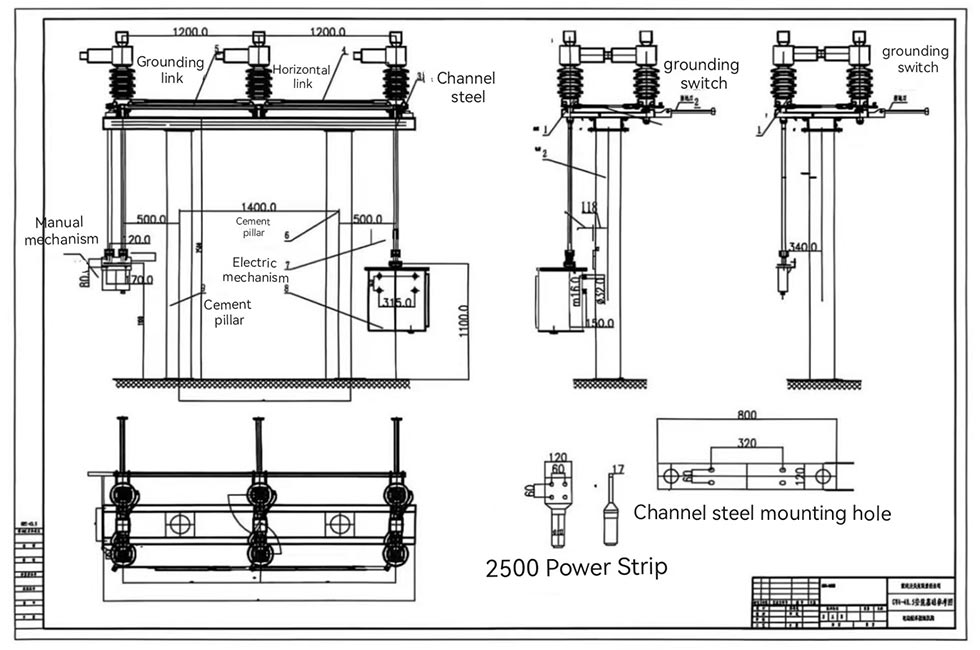

Wanneer uitgerust met een aardingsschakelaar, werken het geleidende hoofdcircuit en de aardingsschakelaar betrouwbaar onderling vergrendeld, zodat de aardingsschakelaar niet kan sluiten wanneer het hoofdcircuit gesloten is, en omgekeerd, voorkomen van onbedoelde bediening.
De fase-naar-fase en verticale drijfstangen hebben een klemstructuur, waardoor er geen pinnen nodig zijn lassen, wat resulteert in een hoge installatie-efficiëntie. Roterende onderdelen zijn onderhoudsvrij, wat de routine vereenvoudigt inspecties en onderhoud, waardoor de bedrijfskosten op de lange termijn worden verlaagd.

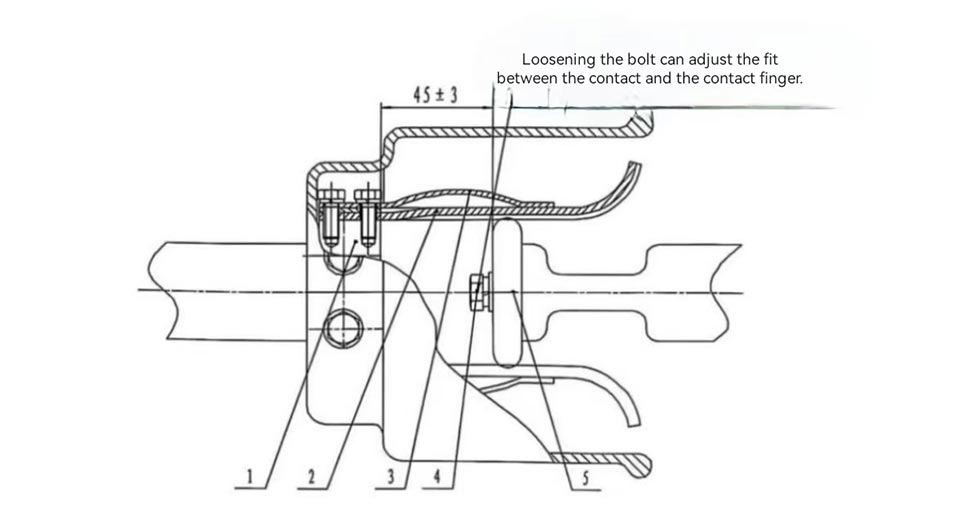

1. Vingeraanraakbasis
2. Vingeraanraking
3. Magnetische slotplaat
4. Bout
5. Contactpersoon
Figuur 2 Schematisch diagram van dominante elektrische contactpunten

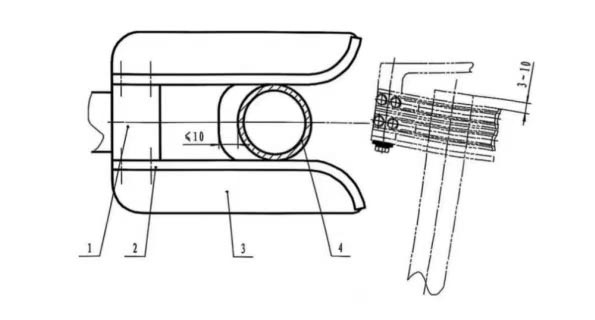

1. Statische contactkop van het geslepen mes
2. Contactvinger
3. Positioneringsplaat
4. Geslepen mesbuis
Figuur 3 Schematisch diagram van de positie van de aardingsbuis en de positioneringsplaat

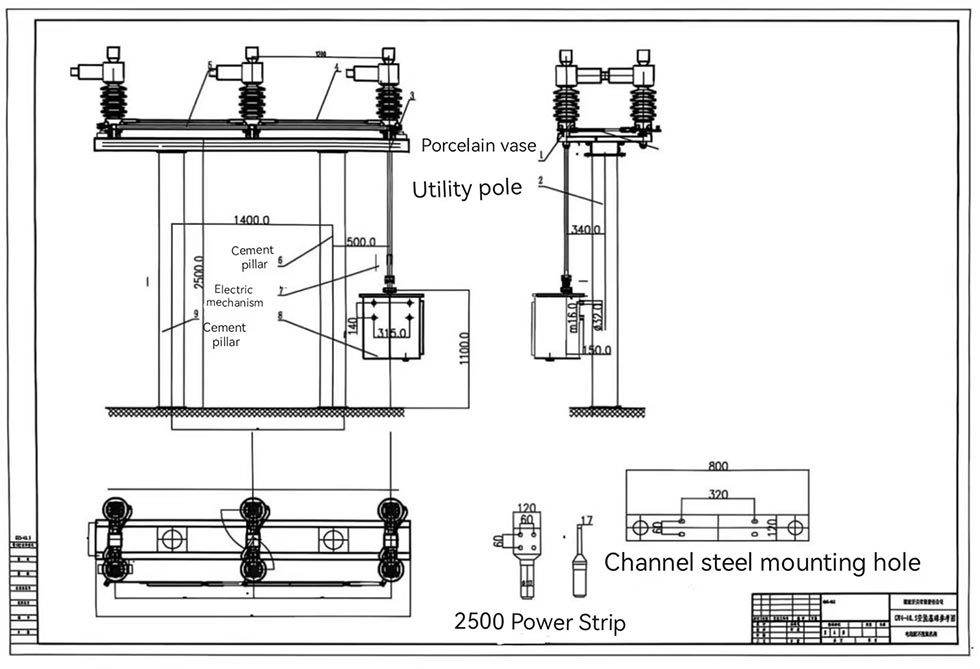

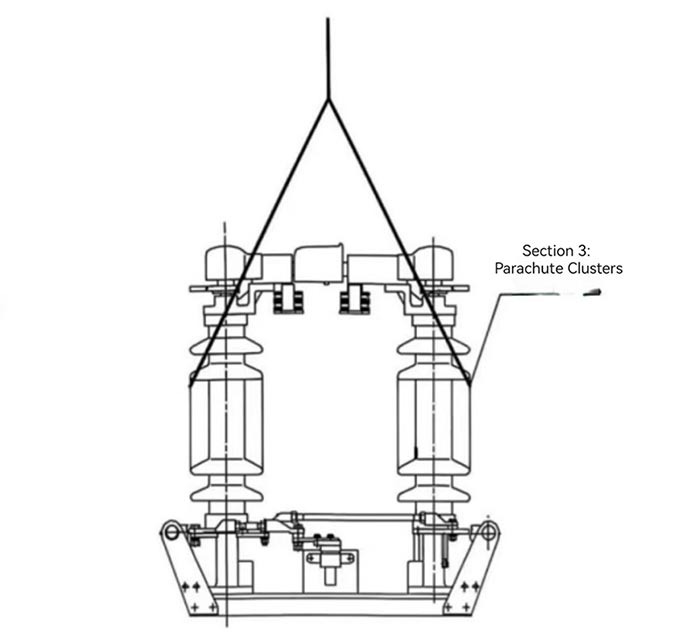

Figuur 4 Hijsdiagram
Casestudy: elektriciteitsnetproject op grote hoogte in West-China
Een elektriciteitsbedrijf in het westen van China voert een upgradeproject uit voor de transmissielijn van 110 kV. Gelegen op een op een hoogte van 1800 meter ervaart het project een gemiddelde jaartemperatuur van -15℃ tot 25℃, frequente harde wind en zware sneeuwval in de winter. Het project selecteerde Usune GW4(A)-126(D)(W)/1250 scheidingsschakelaars (uitgerust met CJ2 elektrische bedieningsmechanismen en aardingsschakelaars). De afgelopen drie jaar heeft het product zich bewezen uitstekend aanpassingsvermogen aan de omgeving, zonder schade aan de isolator of contactoververhitting. Openen en sluiten De werkzaamheden verlopen soepel en de machine kan nog steeds normaal functioneren, zelfs met 8 mm ijsophoping in de winter stabiele werking van het elektriciteitsnet. Als fabrikant zorgde Usune voor installatiebegeleiding op locatie en regelmatig onderhoudsdiensten voor het project, die veel lof verdienen van de klant.
A1: De belangrijkste reden voor het verhoogde handmatige bedieningskoppel is dat de smeerolie in de roterende delen van het transmissiesysteem is uitgedroogd, vuil geworden of de aspennen zijn verroest, wat leidt tot een grotere transmissie weerstand. Oplossing: Stop eerst de werking. Nadat u hebt bevestigd dat de scheidingsschakelaar in de open positie staat en de hoogspanningslijn geaard is, demonteer de roterende delen, verwijder opgehoopt vuil en roest en breng een aan juiste hoeveelheid smeermiddel. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Usune professionele reparatie. De Usune-fabriek beschikt over professioneel reparatiepersoneel en reserveonderdelen om tijdige ondersteuning te bieden.
A2: Het kan worden gebruikt in gebieden met milde tot matige chemische corrosie. Belangrijkste voorzorgsmaatregelen: 1. Informeer de leverancier over de corrosieniveau van de omgeving bij bestelling. Usune zal een anticorrosiebehandeling op maat maken (zoals hot-dip galvaniseren van versterkte stalen componenten en selectie van speciale corrosiewerende isolatoren); 2. Regelmatig schoonmaken het oppervlak van isolatoren en geleidende onderdelen om corrosieve stoffen te verwijderen; 3. Verkort de routine-inspectie cyclus, waarbij de nadruk ligt op het controleren van het contactoppervlak en de staat van de isolator, en het onmiddellijk vervangen van beschadigde onderdelen. Voor gebieden met ernstige chemische corrosie, raadpleeg de technische afdeling van Usune voor oplossingen op maat.
Elke Usune Isolatieschakelaar Outdoor Handmatig Gemotoriseerd wordt geleverd met complete installatieaccessoires en de door de klant besteld bedieningsmechanisme, samen met een productcertificaat, installatie- en bedieningshandleiding, en accessoireslijst. Als leverancier met wortels in China beschikt Usune over een uitgebreid productie- en aftersalessysteem: de fabriek hanteert een strikt kwaliteitscontroleproces om ervoor te zorgen dat elk product gekwalificeerd is voordat het de fabriek verlaat fabriek; het after-sales serviceteam biedt installatiebegeleiding, foutopsporing, onderhoud en andere ter plaatse diensten, die 24 uur per dag inspelen op de behoeften van de klant, en zich inzetten voor het leveren van producten van hoge kwaliteit en attente service aan klanten in binnen- en buitenland, waarbij langdurige en stabiele samenwerkingsrelaties worden opgebouwd.
