Zhejiang Usune Electric Co., Ltd. is een professionele fabriek die R&D, ontwerp, productie en verkoop integreert. Het is het belangrijkste producten omvatten 12kV ~ 245kV hoogspanningsvacuümstroomonderbrekers voor binnen en buiten, SF6-stroomonderbrekers, schakelaars en diverse scheidingsschakelaars. Het is een vertrouwde professionele leverancier voor beide energietechnische projecten nationaal en internationaal.
De Usune Gw4 Disconnect Switch is speciaal ontworpen voor driefasige AC 50Hz/60Hz voedingssystemen. Het is primair De functie is het aansluiten of loskoppelen van hoogspanningscircuits onder bekrachtigde, onbelaste omstandigheden en om zichtbaar te maken elektrische isolatieafstand voor het onderhoud van rails, stroomonderbrekers, transformatoren en andere hoogspanningsvoorzieningen uitrusting.
-GB 1985-2004: AC-hoogspanningsschakelaars en aardingsschakelaars
-IEC 62271-102: Hoogspanningsschakel- en besturingsapparatuur
-GB/T 11022: Algemene specificaties voor hoogspanningsschakelapparatuur en besturingsapparatuur

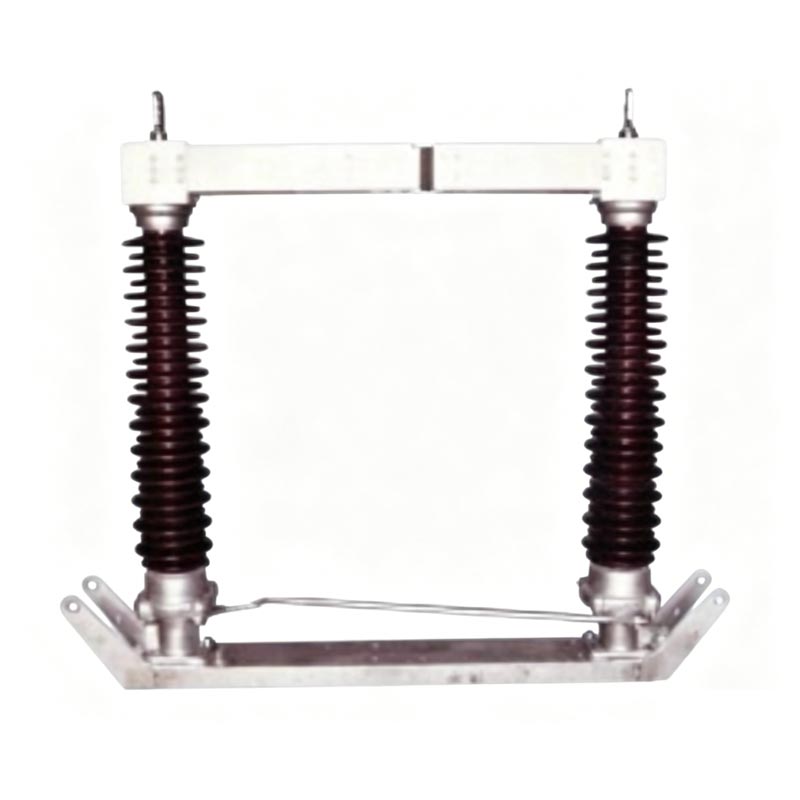

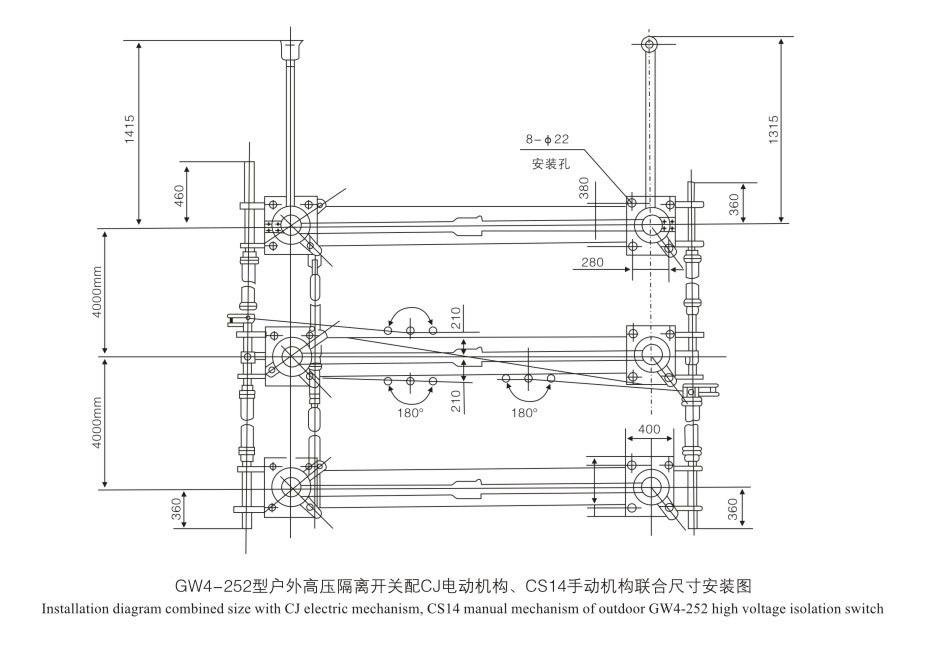

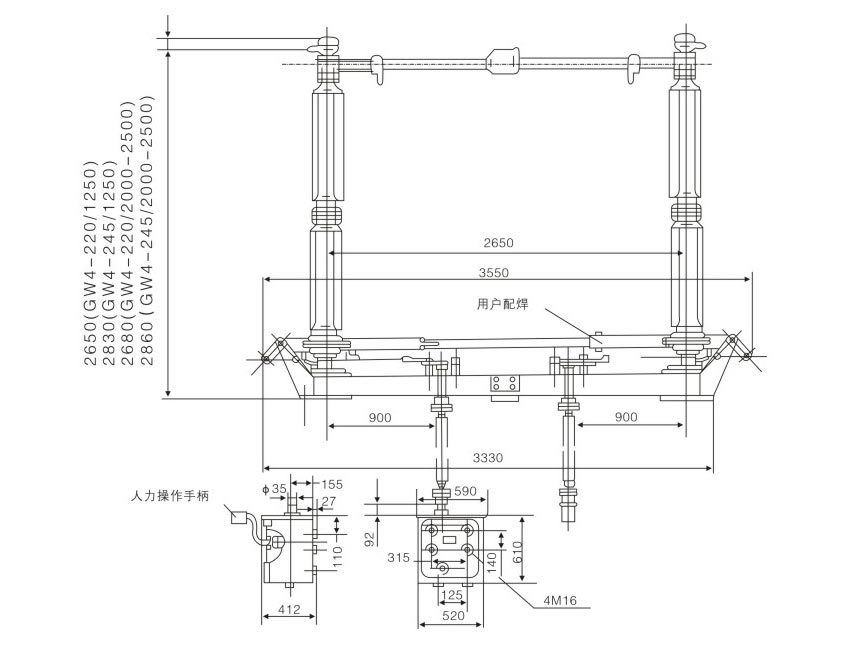

GW4-serie: dubbelpolige isolator, horizontaal roterend, onderbroken type
1. Isolatiestructuur met dubbele palen, twee paalisolatoren per fase draaien synchroon horizontaal 90 °.
2. De hoofdcontacten zijn in het midden gebroken, verzilverde koperen contacten, lage contactweerstand en goede geleiding.
3. De basis is gemaakt van thermisch verzinkt staal, met afgedichte lagers, corrosiebestendig en duurzaam.
4. GW4-scheidingsschakelaar kan worden uitgerust met enkelzijdige of dubbelzijdige aardingsschakelaars, met mechanische aardingsschakelaars
in elkaar grijpende om de operationele veiligheid te garanderen.
5. Het bedieningsmechanisme kan handmatig zijn (CS14G, CS17G) of elektrisch (CJ6B, CJ11, XCJ-I).
| Parameter | Specificatie |
| Nominale spanning | 126 kV (110 kV-systeem) |
| Nominale frequentie | 50 Hz |
| Nominale stroom | 630A, 1250A, 1600A, 2000A, 2500A |
| Nominale kortstondige weerstandsstroom (1s) | 31,5 kA, 40 kA, 50 kA |
| Nominale piekstroom | 80 kA, 100 kA, 125 kA |
| 1min droge wisselstroom bestand tegen spanning | - Naar aarde: 140 kV - Over de pauze: 160 kV |
| Bedrijfstemperatuur | -40°C tot +40°C |
| Hoogte | ≤ 2000m |

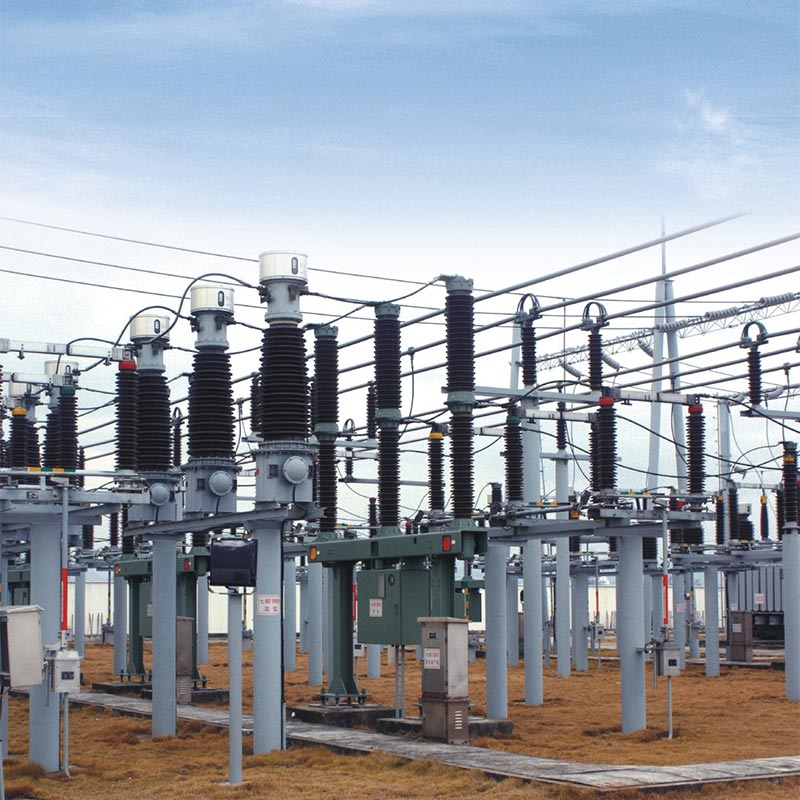

Een 110 kV... windenergie-onderstationproject
Dit project bevindt zich in een noordelijke regio met aanzienlijke temperatuurverschillen, waardoor hoge apparatuur vereist is betrouwbaarheid en koudebestendigheid. Het project selecteerde meerdere Usune GW4-scheidingsschakelaars, uitgerust met elektriciteit mechanismen en dubbelzijdige aardingsschakelaars. Sinds de inbedrijfstelling heeft de apparatuur jarenlang stabiel gefunctioneerd, met betrouwbare mechanische acties en uitstekende corrosieweerstand, waardoor de onderhoudsveiligheid van het onderstation effectief wordt gegarandeerd en dagelijkse werkingsefficiëntie, wat veel lof krijgt van de gebruiker.

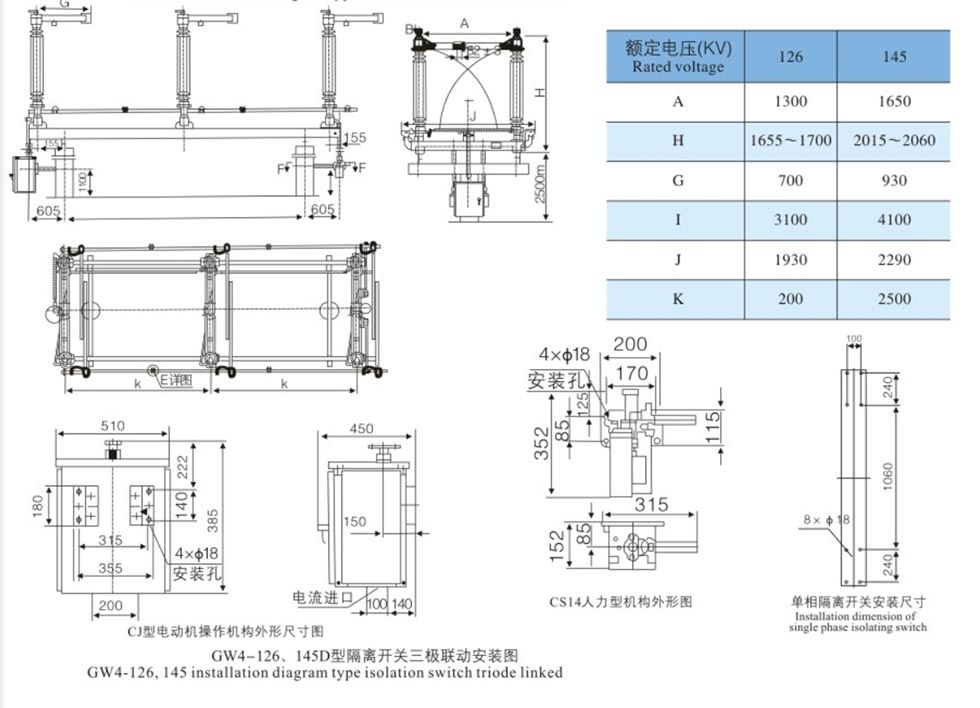

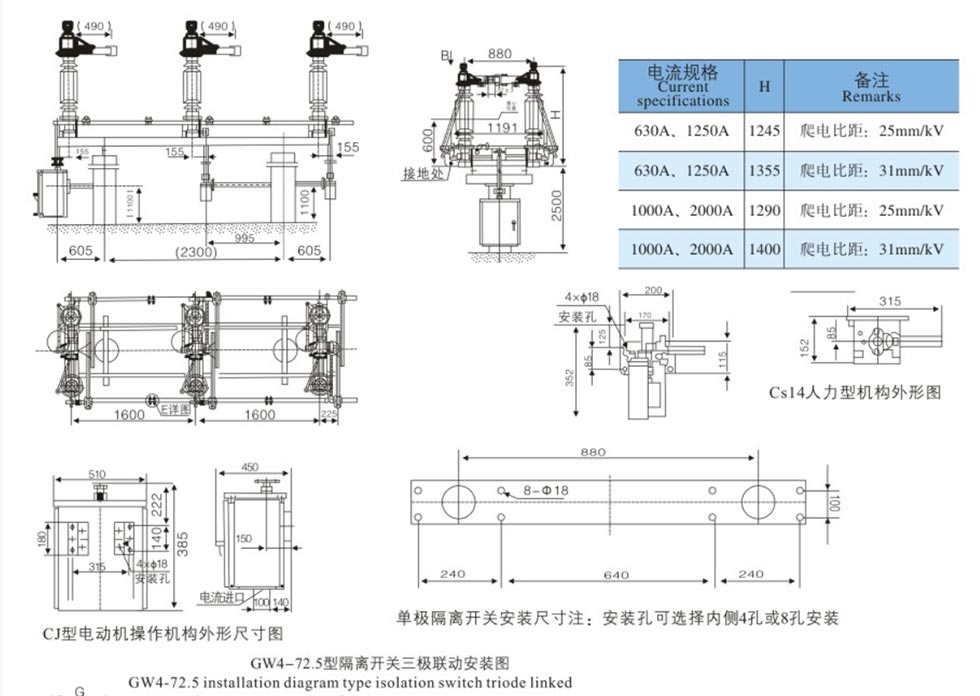

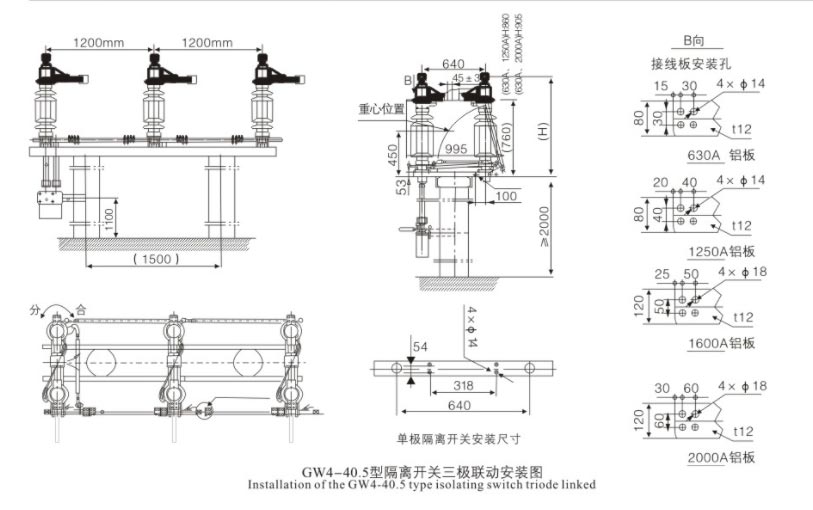

| Item | Eenheid | Parameters | |||||
| Nominale spanning | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nominaal isolatieniveau | 1min stroomfrequentie bestand tegen spanning (effectieve waarde) | Op de grond | kV | 95 | 160 | 230 | 275 |
| Breuk | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nominale bliksemimpuls is bestand tegen stroom (piek) | Op de grond | kV | 185 | 350 | 550 | 650 | |
| Breuk | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nominale frequentie | Hz | 50/60 | |||||
| Nominale stroom | A | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | ||
| Geschatte korte tijd is bestand tegen stroom | kA | 20,31,5,40,50 | 20,31,5,40,50 | 20,31,5,40,50 | 20,31,5,40,50 | ||
| Nominale piekstroom | kA | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| Nominale kortsluitingsduur | Mes/zwaard | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominale mechanische klembelasting | Horizontaal en verticaal | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontaal | N | 750 | 750 | 750 | 750 | ||
| Verticale kracht | N | 1000 | 1000 | 1000 | 1000 | ||
| Kruipafstand | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechanische levensduur | Tijden | 5000 | 5000 | 1000 | 5000 | ||
| Motoractuator | Model | CJ | CJ | CJ | CJ | ||
| Motorspanning | V | AC380, AC220, DC220, DC110 | |||||
| Spanningsregellus | V | AC380, AC220, DC220, DC110 | |||||
| Punten, sluitingstijd | s | 7±1 | |||||
|
Menselijke aandrijver |
Model | CS14 CS17 | |||||
| Elektromagnetische slotspanning | V | AC220, DC220, DC110 | |||||
• Isolatoren: Geen scheuren, schade of vuil.
• Contacten: schoon, verzilverd oppervlak intact.
• Bevestigingsmiddelen: Alle bouten vastgedraaid.
• Mechanisme: soepele rotatie; bewegende delen smeren.
• Verticaliteit van de isolator: afstellen met vulstukken (max. 3 mm per locatie).
• Driefasige synchronisatie: crankarm en verbindingsstangen afstellen.
• Contactdruk: Zorg voor een juiste plaatsing en druk.
• Alleen onbelast werken; bevestig dat de stroomonderbreker open is.
• Handmatige bediening: gebruik bedieningshendel; vermijd overmatig geweld.
• Gemotoriseerde bediening: gebruik lokale/afstandsbediening; monitorpositie.
• Vergrendeling: Forceer de bediening niet als deze is vergrendeld.
• Periodieke revisie: Elke 1 à 2 jaar.
• Reinig isolatoren en contacten; industriële vaseline aanbrengen.
• Smeer lagers en transmissieonderdelen.
• Controleer op losse bouten, versleten contacten en schade aan de isolator.
• Na kortsluiting: Onmiddellijk inspecteren.
• Kan niet werken: Controleer de vergrendeling, vastgelopen koppeling of motorfout.
• Asynchrone fasen: verknopingsstangen aanpassen.
• Contactoververhitting: reinigen en opnieuw vastdraaien; controleer de verzilvering.
A: Nee. De GW4-scheidingsschakelaar is alleen geschikt voor isolatie en schakelen onder spanning, zonder belasting omstandigheden. Het heeft geen boogdovende eigenschappen en mag ten strengste niet onder belasting worden gebruikt. Het moet worden gebruikt in combinatie met een stroomonderbreker.
A: De mechanische vergrendeling zorgt voor een veilige bedieningsvolgorde: hoofdschakelaar open → aardingsschakelaar gesloten; aardingsschakelaar open → hoofdschakelaar gesloten, waardoor verkeerde bediening wordt voorkomen en de veiligheid van onderhoud wordt gegarandeerd personeel.
A: Het standaardtype is geschikt voor omgevingen met een hoogte van ≤2000m en een temperatuur van -40℃ tot +40℃, die kan voldoen aan de behoeften van de meeste buitenstations; voor speciale hooggelegen of zwaar vervuilde gebieden, versterkte isolatie en anticorrosieoplossingen kunnen op maat worden gemaakt.
