Zhejiang Usune Electric Co., Ltd. is een professionele hoogspannings-elektrische onderneming die zich toelegt op ontwerp en onderzoek en ontwikkeling, fabrieksproductie en wereldwijde verkoop van 12 kV tot 245 kV hoogspanningsapparatuur voor binnen en buiten. Het is kernproducten omvatten vacuümstroomonderbrekers, SF6-stroomonderbrekers, scheidingsschakelaars, belastingsschakelaars en de GW4 serie 110kv 126kv scheidingsschakelaarisolator. Het bedrijf maakt gebruik van geavanceerde productieapparatuur en strenge tests processen, gestandaardiseerde materiaalselectie, voortreffelijk vakmanschap en een uitgebreid kwaliteitsmanagementsysteem een solide basis leggen voor productkwaliteit.

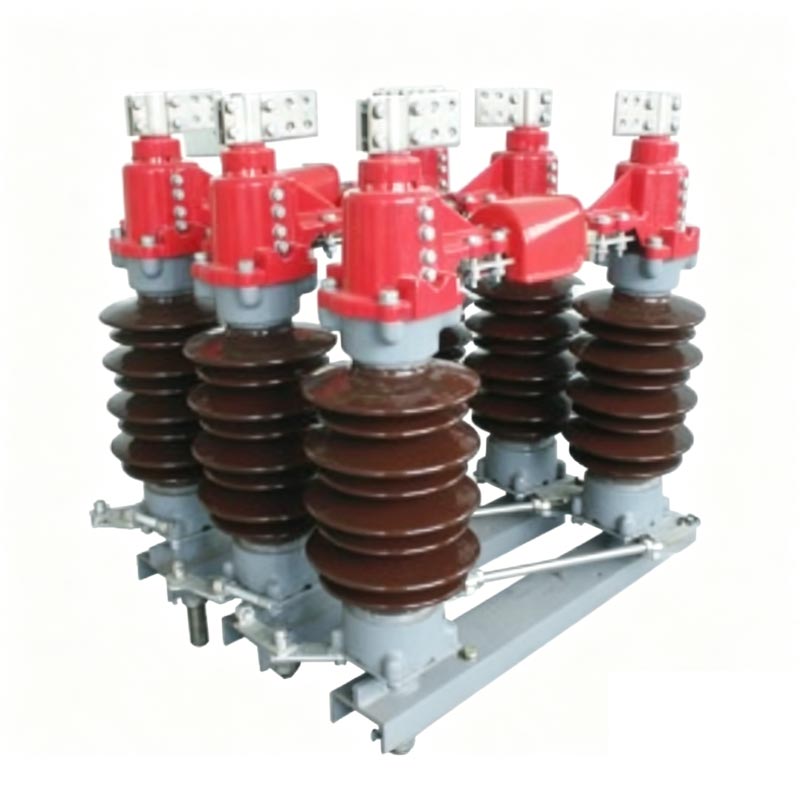

De Usune GW4-serie hoogspanningsschakelaar voor buitengebruik is een kernapparaat voor 110 kV- en 126 kV-vermogen systemen. Het wordt voornamelijk gebruikt voor het schakelen van circuits onder onbelaste omstandigheden, waarbij zichtbare isolatieafstand wordt geboden onderhoud van apparatuur en het garanderen van de veiligheid van de operator. De elektrische en mechanische prestaties van de 110kv 126kv Disconnect Switch Isolator voldoet volledig aan de nationale normen GB1985 "AC High-Voltage Disconnect Switches en Aardingsschakelaars", DL486 "AC hoogspanningsscheidingsschakelaar Bestel technische voorwaarden", en IEC internationaal normen.
1. Structuurtype: enkelpolige structuur met dubbele kolom; de drie polen zijn mechanisch verbonden via een as voor
synchrone werking.

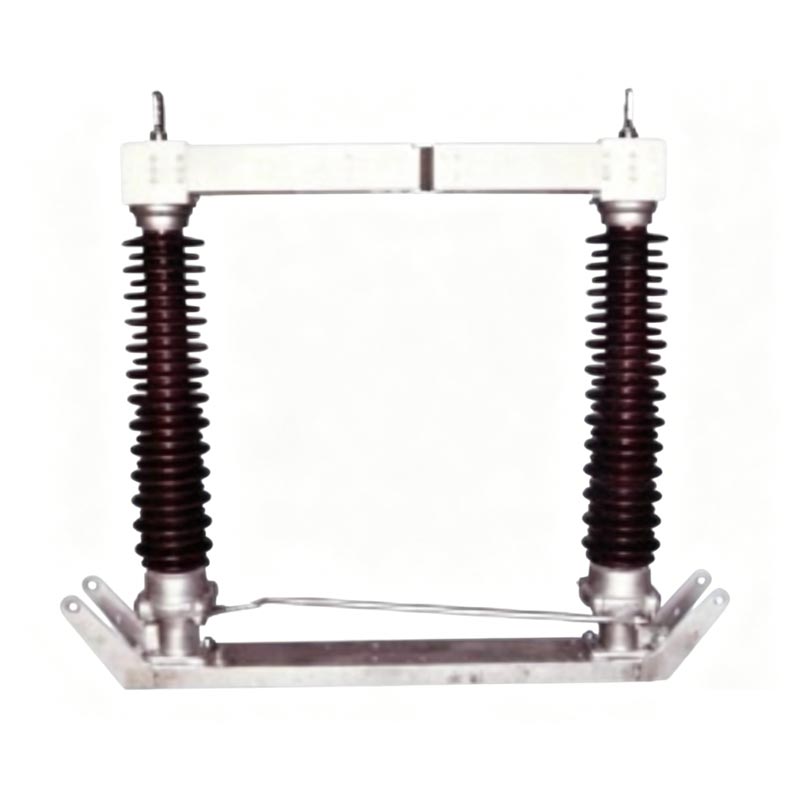

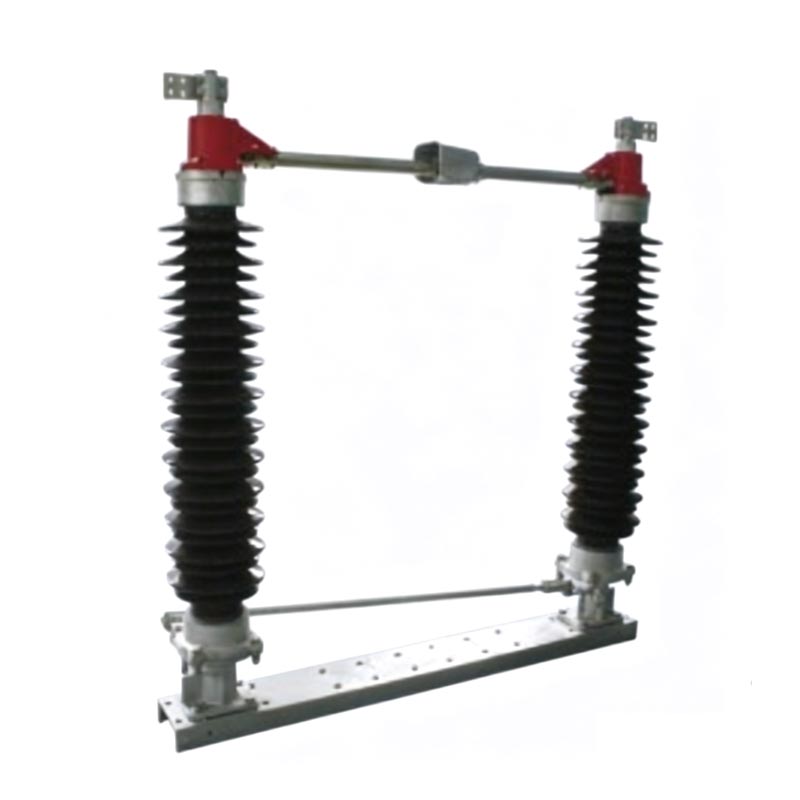

2. Kerncomponenten: Samengesteld uit een robuuste basis, hoogisolerende porseleinen pilaren en een nauwkeurig geleidend systeem.
3. Bedieningsmechanisme: Elke paal bevat twee keramische pilaren die op lagers zijn gemonteerd. De geleidende schakelaar is verdeeld
in twee helften, die horizontaal 91° draaien via een verknopingsmechanisme om synchrone opening te bereiken
sluiten in dezelfde richting.
4. Contactpunt: Gelegen tussen de twee keramische pilaren, wat zorgt voor stabiel contact en extreem lage weerstand.
1. Compatibel en betrouwbaar: volledig compatibel met nationale en IEC-normen, met stabiele prestaties en een lange levensduur
levensduur.
2. Uitstekende isolatie: hoogwaardige keramische pilaren zorgen voor een hoge isolatiesterkte en uitstekende anti-vervuiling
en anti-flashover-prestaties.
3. Soepele werking: het precisiekoppelingsmechanisme zorgt voor een flexibele en soepele werking met minimale mechanische slijtage.
4. Handige installatie en onderhoud: compacte en redelijke structuur, eenvoudige installatie ter plaatse en minimaal
onderhoud.
5. Sterk aanpassingsvermogen aan het milieu: geschikt voor verschillende buitenklimaten, inclusief grote hoogte, vervuild en
kustgebieden.

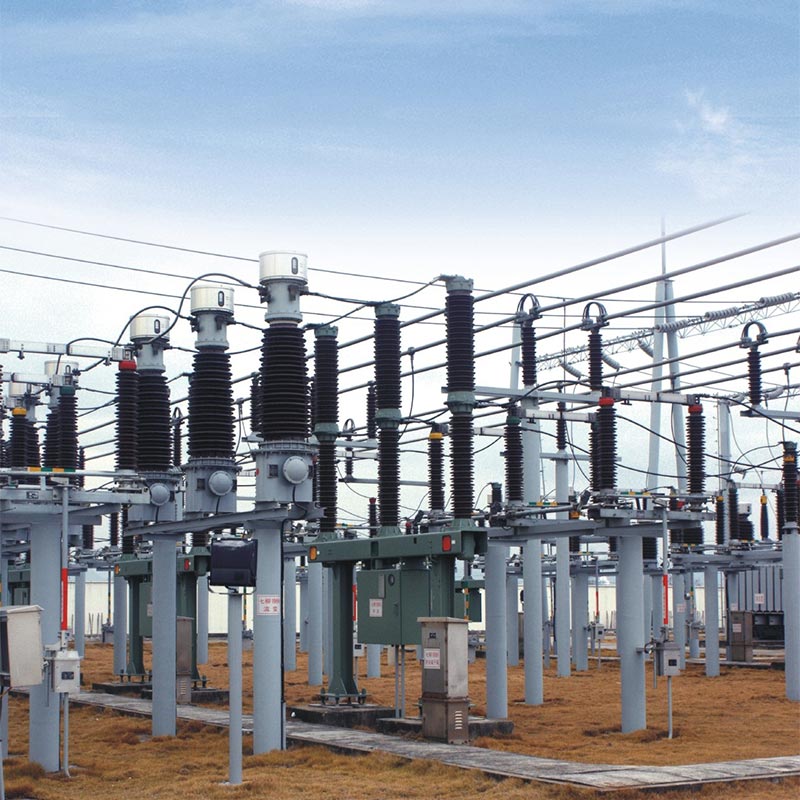

1. Projectnaam: Oost-China 110kV upgradeproject voor stedelijke onderstations
2. Locatie: provincie Zhejiang, China
3. Tijd: 2024-2025
4. Details: Usune leverde 36 GW4-126kV-scheidingsschakelaars voor dit belangrijke upgradeproject voor het stedelijke elektriciteitsnet om de
de betrouwbaarheid van de stroomvoorziening van een winkel- en woongebied van 20 vierkante kilometer.
5. Bedrijfsprestaties: Installatie en inbedrijfstelling werden binnen 45 dagen met succes voltooid. Stabiel
werking werd bereikt onder piekbelasting in de zomer (1,2 keer de nominale stroom) in 2025, zonder oververhitting of slecht contact
problemen. Bij de jaarlijkse isolatie- en mechanische inspecties zijn geen gebreken geconstateerd. De onderhoudswerklast werd verminderd met
40% vergeleken met de oude schakelaars, waardoor de onderhoudsveiligheid van het onderstation aanzienlijk wordt verbeterd.
6. Feedback van klanten: "Usune-scheidingsschakelaars hebben de veiligheid en efficiëntie van onderstations aanzienlijk verbeterd
operatie. Hun kwaliteit en stabiliteit zijn uitstekend. We zullen Usune blijven kiezen als onze voorkeursleverancier."
| Item | Eenheid | Parameters | |||||
| Nominale spanning | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nominaal isolatieniveau | 1min stroomfrequentie bestand tegen spanning (effectieve waarde) | Op de grond | kV | 95 | 160 | 230 | 275 |
| Breuk | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nominale bliksemimpuls is bestand tegen stroom (piek) | Op de grond | kV | 185 | 350 | 550 | 650 | |
| Breuk | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nominale frequentie | Hz | 50/60 | |||||
| Nominale stroom | A | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | ||
| Geschatte korte tijd is bestand tegen stroom | kA | 20,31,5,40,50 | 20,31,5,40,50 | 20,31,5,40,50 | 20,31,5,40,50 | ||
| Nominale piekstroom | kA | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| Nominale kortsluitingsduur | Mes/zwaard | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominale mechanische klembelasting | Horizontaal en verticaal | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontaal | N | 750 | 750 | 750 | 750 | ||
| Verticale kracht | N | 1000 | 1000 | 1000 | 1000 | ||
| Kruipafstand | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechanische levensduur | Tijden | 5000 | 5000 | 1000 | 5000 | ||
| Motoractuator | Model | CJ | CJ | CJ | CJ | ||
| Motorspanning | V | AC380, AC220, DC220, DC110 | |||||
| Spanningsregellus | V | AC380, AC220, DC220, DC110 | |||||
| Punten, sluitingstijd | s | 7±1 | |||||
| Menselijke aandrijver | Model | CS14 CS17 | |||||
| Elektromagnetische slotspanning | V | AC220, DC220, DC110 | |||||
A: Nee. De 110kv 126kv scheidingsschakelaarisolatoren zijn alleen ontworpen voor het schakelen van circuits onder nullastomstandigheden met spanning. Ze moeten worden gebruikt in combinatie met stroomonderbrekers. Vóór gebruik moet het circuit zijn worden losgekoppeld met behulp van de stroomonderbreker om ervoor te zorgen dat de stroom wordt uitgeschakeld voordat de hoofdschakelaar wordt bediend.
A: Het kan stabiel werken in de volgende omgevingen: omgevingstemperatuur -30℃ tot +40℃; hoogte ≤2000m (hoger hoogtemodellen kunnen op verzoek worden aangepast); vervuilingsniveau van algemeen tot matig tot zwaar (er zijn modellen beschikbaar die bestand zijn tegen vervuiling); windsnelheid ≤35m/s; seismische intensiteit ≤8 graden.
Als professionele fabrikant van elektrische hoogspanningsapparatuur is de GW4-serie van Usune Electric 110kv 126kv Disconnect Switch Isolator Isolators combineren een geavanceerd ontwerp, hoogwaardige materialen en precisieproductie. waardoor ze een ideale keuze zijn voor energiecentrales, onderstations en grote industriële faciliteiten. Ze zorgen voor veilige, betrouwbare en langdurige elektrische isolatiebescherming. Gebaseerd op een alomvattend kwaliteitssysteem en een volwassen veld prestaties zet Usune zich in voor de ondersteuning van diverse kritieke energie-infrastructuurprojecten wereldwijd.
