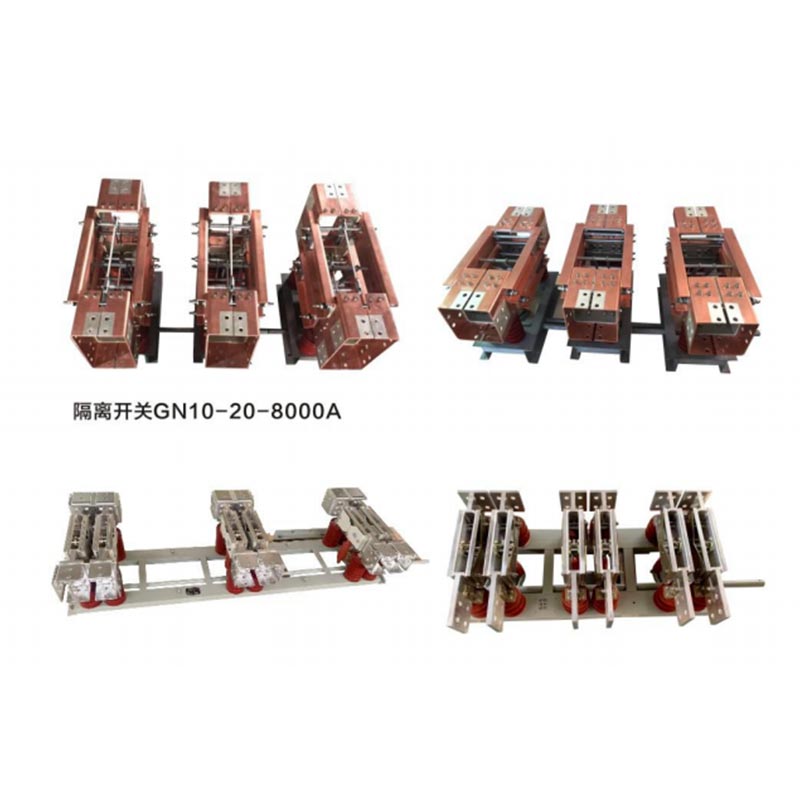

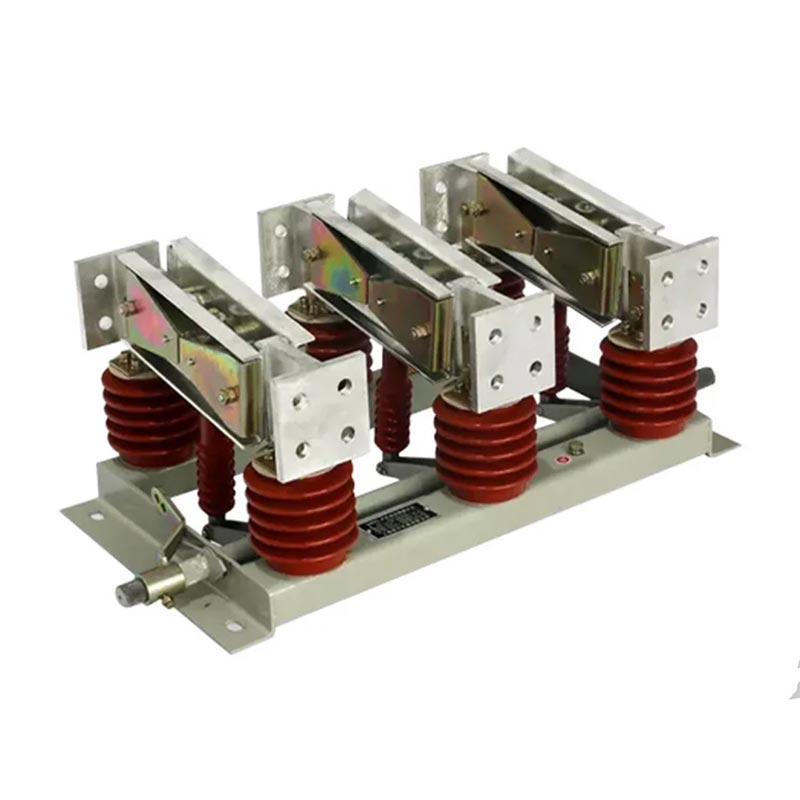

De Usune GN-serie binnenluchtisolatieschakelaar is een elektrisch hoogspanningsproduct dat onafhankelijk is ontwikkeld door Zhejiang Usune Electric Co., Ltd., een toonaangevende leverancier van elektrische hoogspanningsapparatuur in China. Het integreren van de nieuwste binnenlandse R&D-technologieën en productieprocessen, het is specifiek ontworpen voor hoge stromen bedrijfsomstandigheden bij de generatoruitgangen van grote energiecentrales en staalfabrieken, waardoor het marktgat wordt opgevuld hoogwaardige scheidingsschakelaars voor hoge stroomsterkte binnenshuis.

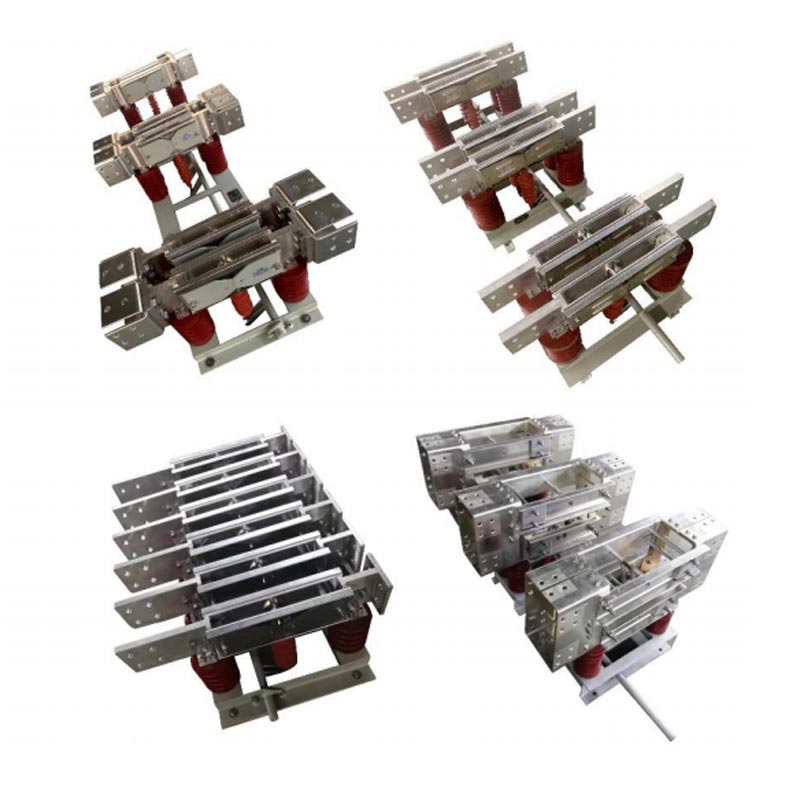

Deze schakelaar heeft een flexibel structureel ontwerp, waardoor hij kan worden gemonteerd in drie onafhankelijke, enkelpolige schakelaars eenheden of geconfigureerd als een driepolig geïntegreerd apparaat om te voldoen aan verschillende ruimtelijke indelingen en gebruiksvereisten, afhankelijk van de installatiebehoeften ter plaatse. De kernfunctie ervan is het bieden van betrouwbare stroomisolatie tijdens de onderhoud van elektrische apparatuur en systemen. Door een duidelijke onderbreking in het circuit te creëren, wordt de veiligheid van onderhoudspersoneel en de integriteit van de apparatuur, waarbij wordt voldaan aan de belangrijkste veiligheidsisolatievereisten van hoogspanning energiesystemen.
De Usune GN-serie heeft een wetenschappelijk robuust structureel ontwerp, dat een compacte lay-out en gebruiksgemak combineert operatie. De driepolige geïntegreerde configuratie bespaart effectief installatieruimte, terwijl de onafhankelijke het enkelpolige ontwerp vergemakkelijkt individueel onderhoud en vervanging, waardoor de productflexibiliteit wordt vergroot onderhoudbaarheid. De schakelaar maakt gebruik van hoogwaardige geleidende en isolerende materialen, waardoor een uitstekende geleiding wordt gegarandeerd terwijl de isolatieprestaties en levensduur worden verbeterd en wordt voldaan aan de stabiele werkingsvereisten op lange termijn van hoogspanningsomgevingen binnenshuis.
De modelnummers van de Usune GN-serie binnenluchtisolatieschakelaar volgen gestandaardiseerde coderingsregels, waardoor ze duidelijk zijn en gemakkelijk te begrijpen, waardoor klanten de juiste specificatie kunnen selecteren op basis van hun werkelijke behoeften. Typische modellen zijn GN□--20DW/8000--80. De specifieke betekenis van elke code (van links naar rechts) is als volgt:
- G: Ontkoppelingsschakelaar (kernproducttype, die de hoofdfunctie van het product, namelijk stroomisolatie, aangeeft)
- N: Binnentype (geeft aan dat het product is ontworpen voor installatie binnenshuis)
- □: Serienummer ontwerp (onderscheidt verschillende ontwerpversies binnen dezelfde serie)
- 20: Nominale spanning (eenheid: kV, geeft de hoogste spanning aan die de schakelaar stabiel kan weerstaan)
- D: Schakelaar met aarding (uitgerust met aardingsfunctie om een veilige ontlading tijdens onderhoud te garanderen)
- W: Anti-vervuilingstype (verbeterde anti-vervuilingsprestaties, geschikt voor zware binnenomgevingen met hoge
vervuilingsniveaus)
- 8000: Nominale stroom (eenheid: A, geeft de maximale stroom aan die de schakelaar continu kan weerstaan)
- 80: Nominale kortsluitstroom (eenheid: kA, geeft de maximale kortsluitstroom weer die de schakelaar kan
binnen een bepaalde tijd weerstaan)
Usune hanteert het principe van professionele precisie; de GN-serie Indoor Air Isolation... De schakelaar beschikt over uitgebreide technische parameters om aan uiteenlopende behoeften in verschillende industriële scenario's te voldoen. Alle parameters ondergaan strenge fabriekstests en -verificatie om naleving van de normen en stabiele productprestaties te garanderen:
- Spanningswaarde: 12 kV, 20 kV, 35 kV (drie specificaties voor verschillende hoogspanningsvoedingssysteemconfiguraties)
- Stroomsterkte: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (acht specificaties voor hoge stroomsterktes)
omstandigheden bij generatoruitgangen)
- Producttype: niet-geaard, enkelvoudig geaard, door de muur heen (drie typen voor verschillende installaties
omgevingen en functionele eisen)
1. Omgevingstemperatuur: -50℃~+50℃ (stabiele werking in omgevingen met extreme temperaturen)
2. Hoogte: ≤2000m (het aanpassingsvermogen kan op verzoek worden verbeterd voor hoogtes ≥2500m)
3. Winddruk: ≤700Pa (equivalent aan windsnelheid ≤34m/s, geschikt voor goed geventileerde binnenomgevingen)
4. Seismische intensiteit: ≤8 (bestand tegen gematigde aardbevingen, waardoor een stabiele werking wordt gegarandeerd in gebieden die gevoelig zijn voor aardbevingen
gebieden)
5. IJsdikte: ≤20 mm (geschikt voor koude binnenomgevingen waar ijsvorming mogelijk is)
6. Vervuilingsgraad: Klasse III, IV (vervuilingsbestendig ontwerp, geschikt voor binnenomgevingen met veel stof of
chemische vervuiling)
7. Installatielocatie: Vrij van ontvlambare en explosieve gevaren, chemische corrosie en ernstige trillingen
(speciale gebruiksomstandigheden kunnen worden bepaald door middel van onderhandelingen tussen de gebruiker en de fabrikant)
Casestudy: grote kolencentrale in Shandong, China
Een grote kolencentrale in de provincie Shandong, China, met een geïnstalleerd vermogen van 2 x 600 MW, heeft een hogestroomschakelaar bij de generatoruitgang om veilig onderhoud van de generatoreenheden en stroom te garanderen systeem. Na diepgaand onderzoek en vergelijking heeft de energiecentrale gekozen voor de Usune GN-serie 20kV/8000A voor binnengebruik hoogspanningsschakelaar (met aardingsschakelaar, vervuilingsbestendig type). Als aangewezen fabrikant, Usune biedt op maat gemaakte installatiebegeleiding en after-sales service. Het product werkt al drie jaar stabiel jaar sinds de implementatie ervan in 2023.
Tijdens bedrijf heeft de schakelaar de test van hoge stroomsterkte en ruwe binnenomgeving doorstaan (vervuilingsniveau IV) zonder gebreken zoals slecht contact of isolatieschade. Het vervulde effectief de taak van stroomisolatie tijdens het onderhoud van de generatorset, waarbij de veiligheid van het onderhoudspersoneel en de normale werking van de stroom worden gewaarborgd plant. De klant heeft grote waardering voor de productprestaties en de professionele service van Usune en heeft een overeenkomst ondertekend langdurige samenwerkingsovereenkomst met Usune, waarin deze wordt aangewezen als leverancier van scheidingsschakelaars.
A1: De kernfunctie is het bieden van betrouwbare stroomisolatie tijdens het onderhoud van elektrische apparatuur en systemen. Door een duidelijke onderbreking in het circuit te creëren, wordt de veiligheid van onderhoudspersoneel en apparatuur gegarandeerd. Het Het is belangrijk om te benadrukken dat dit product een stroomisolatieapparaat is en geen lastscheidingsschakelaar. Dat kan niet worden gebruikt om belastingsstroom of kortsluitstroom te onderbreken; het kan alleen worden gebruikt als het circuit onbelast is of nadat de belastingsstroom is onderbroken door andere schakelapparatuur.
A2: Ja. Als professionele fabrikant beschikt Usune over uitgebreide R&D- en aanpassingsmogelijkheden. Voor gebruikers met speciale gebruiksomstandigheden (zoals hoogte ≥2500m, speciale vervuilingsniveaus of speciale installatie ruimtevereisten), kunnen we diepgaande communicatie aangaan om het productontwerp en de parameters aan te passen op basis van de werkelijke omstandigheden ter plaatse, waardoor oplossingen op maat worden geboden. Speciale gebruiksvoorwaarden worden bepaald door onderhandeling tussen de gebruiker en de fabrikant om ervoor te zorgen dat het product geschikt is voor werkzaamheden op locatie omgeving en werkelijke behoeften.
