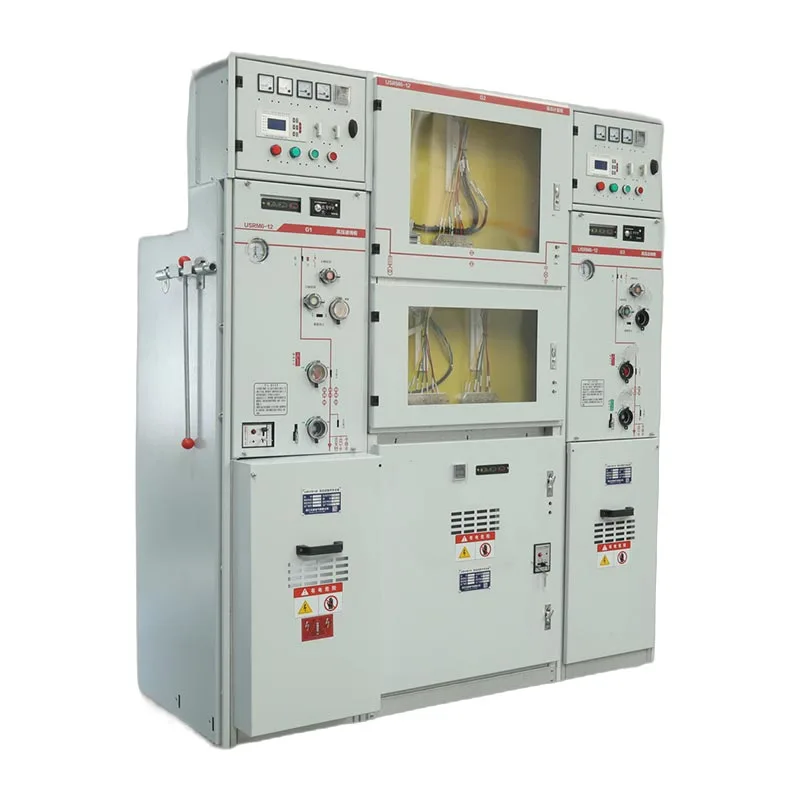

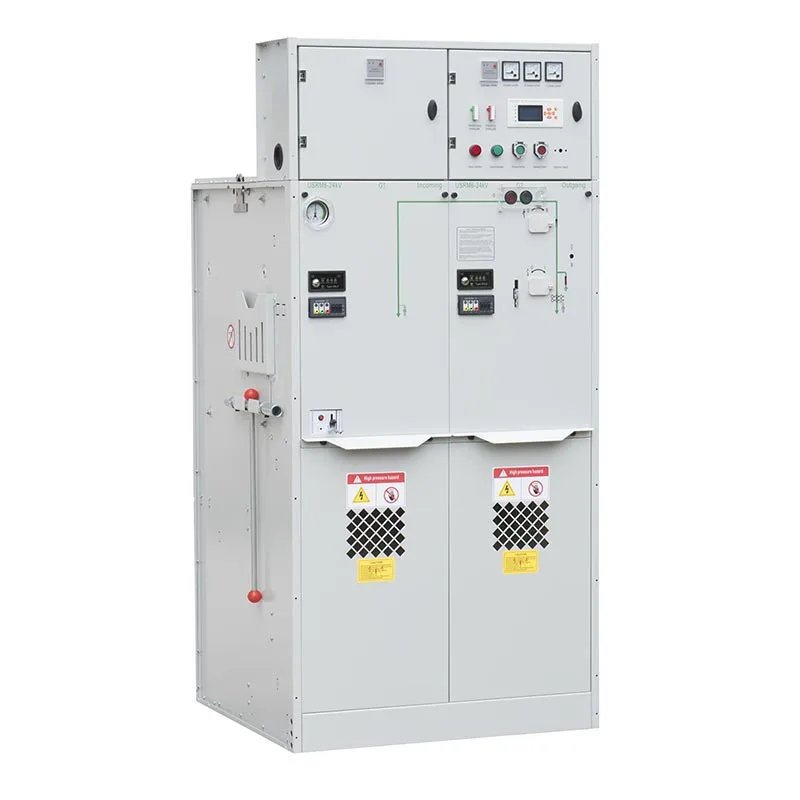

Anders dan conventionele schakelapparatuur die sterk afhankelijk is van installatieomgevingen, biedt Usune 11kv Sf6 Gis Gas Geïsoleerde schakelapparatuur isoleert de belangrijkste elektrische componenten in een afgesloten gascompartiment. De geïntegreerde mechanische Het vergrendelingssysteem helpt onjuiste handelingen te voorkomen, waardoor zowel de veiligheid van de machinist als de betrouwbaarheid van de apparatuur worden verbeterd.
Het schakelmateriaal wordt veel gebruikt in transformatorstations, industriële stroomdistributiesystemen, commerciële gebouwen, infrastructuurprojecten en andere 11kV middenspanningstoepassingen waarbij veiligheid, betrouwbaarheid en eenvoudige bediening voorop staan essentieel.
De hoofdcircuitcomponenten zijn ingesloten in een afgesloten SF6-gastank, waardoor directe blootstelling aan externe bronnen wordt verminderd omgevingsomstandigheden. Dit ontwerp helpt elektrische componenten te beschermen tegen stof, vocht, vervuiling en condensatie, waardoor de operationele stabiliteit op de lange termijn wordt verbeterd.
De gesloten structuur vermindert ook de benodigde ruimte in vergelijking met traditionele luchtgeïsoleerde schakelapparatuur Usune 11kv Sf6 Gis gasgeïsoleerd schakelmateriaal geschikt voor compacte onderstations en elektrische ruimtes met beperkte ruimte.
Usune 11kV SF6 GIS is ontworpen met meerdere mechanische veiligheidsbeveiligingen om onjuiste bediening te voorkomen. Allemaal schakelaars moeten worden bediend met behulp van de speciale bedieningshendel, waardoor gecontroleerde schakelprocedures worden gegarandeerd.
De lastscheidingsschakelaar of vacuümvermogenschakelaar en de bijbehorende aardingsschakelaar zijn voorzien van interne mechanische vergrendeling. Indien nodig kan er ook een extra hangslotvergrendeling worden toegepast, waardoor een hogere vergrendeling mogelijk is veiligheid tijdens onderhoud en bediening.
De onderste deur kan alleen worden geopend als de aardingsschakelaar gesloten is en de lastscheidingsschakelaar open staat positie, waardoor de toegang tot onder spanning staande onderdelen wordt verhinderd.
De aardingsschakelaar kan niet worden bediend als de onderste deur open is, waardoor onveilige onderhoudsomstandigheden worden voorkomen.
De lastscheidingsschakelaar kan niet worden gesloten als de aardingsschakelaar gesloten is, en de aardingsschakelaar kan dat ook niet zijn bediend als de lastscheidingsschakelaar gesloten is.
Voor werking op de voeding moet eerst de deur van het kabelcompartiment worden gesloten. De driestandenschakelaar is dan bediend vanuit de aardingspositie naar de isolatiepositie en uiteindelijk naar de sluitpositie.
Voor stroomisolatie wordt de driestandenschakelaar bediend van sluitpositie naar isolatiepositie en vervolgens naar aardingspositie, waardoor veilige toegang tot het kabelcompartiment mogelijk is.
| Nee. | Artikelen | Eenheid | Lastscheidingsschakelaareenheid | combinatie eenheid | Stroomonderbrekereenheid |
| 1 | Nominale spanning | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominale frequentie | Hz | 50 | 50 | 50 |
| 3 | Nominale stroom | A | 630 | 125 (afhankelijk van zekeringsstroom) | 630 |
| 4 | Nominaal isolatieniveau‑1min Frequentiehoudspanning‑Interfase, aarde | kV | 42/65 | 42/65 | 42/65 |
| Nominaal isolatieniveau - 1 min. Frequentie is bestand tegen spanningsisolatieafstand | kV | 48/79 | 48/79 | 48/79 | |
| Nominaal isolatieniveau - 1 min. Frequentie-houdspanning - Regel- en hulpcircuit | kV | 2/2 | 2/2 | 2/2 | |
| Nominaal isolatieniveau - Lichtimpuls-houdspanning - Interfase, aarde | kV | 75/125 | 75/125 | 75/125 | |
| Nominaal isolatieniveau - Verlichtingsimpuls is bestand tegen spanningsisolatieafstand | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominale kortsluiting is bestand tegen stroom | kA/sec | 25/4 | —— | 25/4 |
| 6 | Nominale piekstroom | kA | 63 | —— | 63 |
| 7 | Nominale kortsluitstroom | kA | 63 | Beperkt door HV-zekering | 63 |
| 8 | Nominale kortsluitbreekstroom | kA | —— | Beperkt door HV-zekering | 25/25 |
| 9 | Nominale transmissiestroom | A | —— | 1700/1400 | —— |
| 10 | Nominale actieve belastingsbreekstroom | A | 630 | —— | —— |
| 11 | Nominale breukstroom met gesloten lus | A | 630 | —— | 630 |
| 12 | Mechanische levensduurschakelaar/CB | Tijden | 10000 | 10000 | 20000 |
| Mechanische levensduur-isolatie/aardingsschakelaar | Tijden | 5000 | 5000 | 5000 | |
| 13 | Circuitweerstand | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominale laaddruk (20℃ manometerdruk) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Jaarlijks relatief lekkagepercentage gas | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-beschermingsgraad-kast | IP4X | IP4X | IP4X | |
| IP-beschermingsgraad-Gastank | IP67 | IP67 | IP67 |
Het bedieningsmechanisme maakt gebruik van veerlaadtechnologie om stabiele schakelprestaties te garanderen.
Bij de lastscheidingsschakelaar-zekeringcombinatie of vermogensschakelaar moet de veer vóór het schakelen worden gespannen operatie. Voor volledig opladen wordt de bedieningshendel met de klok mee gedraaid, gevolgd door het indrukken van de groene sluiting knop om de sluitingshandeling te voltooien.
De openingshandeling wordt uitgevoerd door de bedieningshendel tegen de klok in te draaien.
Bij transformatorbeveiligingstoepassingen waarbij gebruik wordt gemaakt van vacuümstroomonderbrekers, kan de stroomonderbreker door de transformator struikelen beveiligingsrelais wanneer zich abnormale omstandigheden voordoen.
Bij combinatie-units met lastscheidingsschakelaar en zekering zal de lastscheidingsschakelaar uitschakelen wanneer de zekeringindicator ondergaat overstroom of kortsluiting.
Usune 11kV SF6 GIS gasgeïsoleerde schakelapparatuur kan worden geconfigureerd volgens verschillende middenspanningsdistributies vereisten, waaronder:
● Toepassingen voor transformatorbeveiliging
● Industriële feedersystemen
● Ring belangrijkste distributienetwerken
● Energiesystemen voor commerciële gebouwen
● Compacte onderstations
Het afgedichte SF6-isolatieontwerp en het betrouwbare bedieningsmechanisme maken de apparatuur geschikt voor toepassingen die dit vereisen continubedrijf en hoge veiligheidsnormen.
Usune 11kv Sf6 Gis gasgeïsoleerde schakelapparatuur is ontworpen voor gemakkelijk transport en installatie op locatie.
Het materieel is voorzien van hijsogen voor kraantransport en kan tevens met heftruckapparatuur worden verplaatst. Verschillende modulecombinaties zijn ontworpen met praktische gewichtsindelingen om het hanteren tijdens het project te vereenvoudigen installatie.
Vóór de installatie moeten klanten de staat van de apparatuur na transport controleren, inclusief:
● Beschikbaarheid bedieningshendel
● Status drukindicator
● Mechanische functiebediening
● Eventuele zichtbare transportschade
De drukindicator moet vóór de inbedrijfstelling binnen het normale groene gebied blijven.
Voor een veilige en stabiele werking moet de installatiefundering aan de volgende eisen voldoen:
● Het draagvermogen van de grond moet minimaal 500 kg/m² zijn
● Het installatieoppervlak moet vlak en glad blijven
● Kabelgoten moeten worden voorbereid volgens de projectvereisten
● Kabelgoten moeten goed worden afgedicht om het binnendringen van vocht te voorkomen

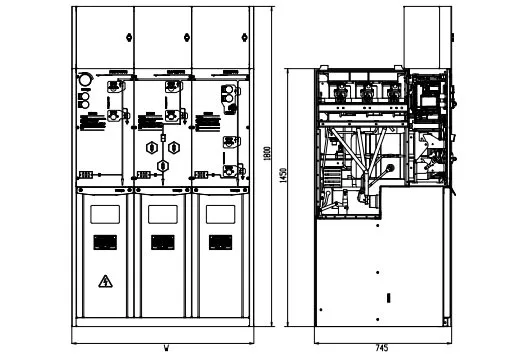

● De afmetingen van het stalen basiskanaal moeten worden voorbereid volgens de tekeningen van de fabrikant
Een goede voorbereiding van de fundering zorgt voor een nauwkeurige installatie, betrouwbare kabelverbinding en langdurige apparatuur prestatie.
| Vergelijking | Gebruik 11kV SF6 GIS | Traditionele AIS |
| Isolatiemethode | SF6 gasgeïsoleerde, afgedichte structuur | Lucht isolatie |
| Milieubescherming | Minder last van stof, vocht en vervuiling | Meer afhankelijk van de installatieomgeving |
| Veiligheid | Mechanische vergrendeling en vijf veiligheidsvoorzieningen | Bescherming is afhankelijk van de bedieningsprocedures |
| Installatieruimte | Compact ontwerp | Vereist een grotere speling |
| Onderhoud | Verminderde onderhoudsvereisten voor het milieu | Vereist meer milieubescherming |
| Operatie | Gecontroleerde schakelvolgorde | Grotere afhankelijkheid van ervaring van de machinist |
Een klant gebruikte de Usune 11kV SF6 GIS voor een industrieel stroomdistributiesysteem waarbij veilig schakelen en beperkte installatieruimte waren de belangrijkste aandachtspunten. Na de installatie benadrukte de klant de compacte kaststructuur en mechanische vergrendeling, waardoor de dagelijkse schakelhandelingen beter gecontroleerd werden en het risico op fouten werd verkleind operatie.
Voor een toepassing voor transformatorbeveiliging heeft de klant gekozen voor de vacuümstroomonderbrekerconfiguratie met op relais gebaseerde bescherming. De klant vond de automatische uitschakelfunctie en de duidelijke bedieningsvolgorde nuttig reageren op abnormale stroomomstandigheden en tegelijkertijd de routinematige bediening vereenvoudigen.
Tijdens de werkzaamheden op de locatie waardeerden klanten vooral het vijf-veiligheidssysteem. De vereiste volgorde tussen de kabeldeur, aardingsschakelaar en lastscheidingsschakelaar maakten de onderhoudsprocedures duidelijker en hielpen onveiligheid te voorkomen toegang tot het kabelcompartiment.
Zhejiang Usune Elektrisch Co., Ltd. heeft een uitgebreid managementsysteem opgezet volgens ISO 9001 Kwaliteit Managementsysteem, ISO 14001 Milieumanagementsysteem en ISO 45001 Arbo- en gezondheidsbeheer Systeem.
Om aan de internationale marktvereisten te voldoen, hebben de middenspanningsschakelaarproducten van Usune de relevante IEC en GB doorstaan standaard typetests en toepasselijke producten zijn CE-gecertificeerd. Er wordt een strenge kwaliteitscontrole toegepast tijdens productie-, inspectie- en testprocessen om betrouwbare prestaties voor de wereldwijde stroomdistributie te garanderen toepassingen.
Mechanische vergrendeling voorkomt onjuiste schakelsequenties tussen lastscheidingsschakelaars, stroomonderbrekers en aardingsschakelaars. Het helpt operators en apparatuur te beschermen tijdens bediening en onderhoud.
Vóór de installatie moeten klanten de transportomstandigheden, de status van de drukindicator en de bedieningshendel controleren beschikbaarheid en mechanische werkingsprestaties. Eventuele schade of ontbrekende onderdelen dienen onmiddellijk te worden gemeld.
Het is geschikt voor transformatorstations, industriële installaties, commerciële faciliteiten, infrastructuurprojecten en andere 11 kV middenspanningsdistributiesystemen die een betrouwbare en veilige werking vereisen.
Usune combineert SF6-gasisolatietechnologie, mechanische veiligheidsvergrendeling, betrouwbare bedieningsmechanismen en strikte kwaliteitscontrole om een veilige en compacte oplossing te bieden voor moderne 11 kV middenspanningsdistributienetwerken.
