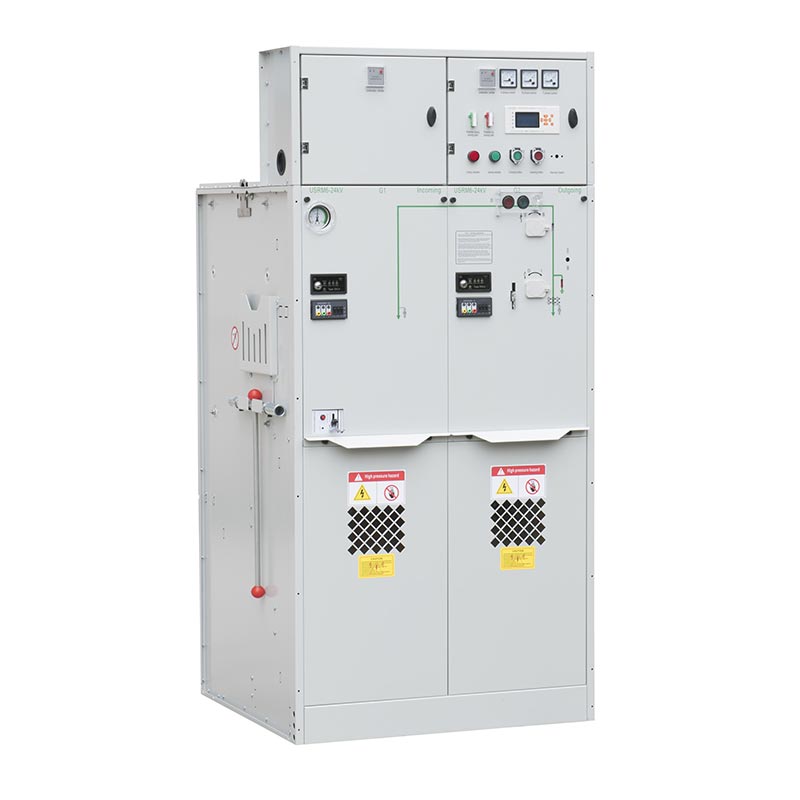

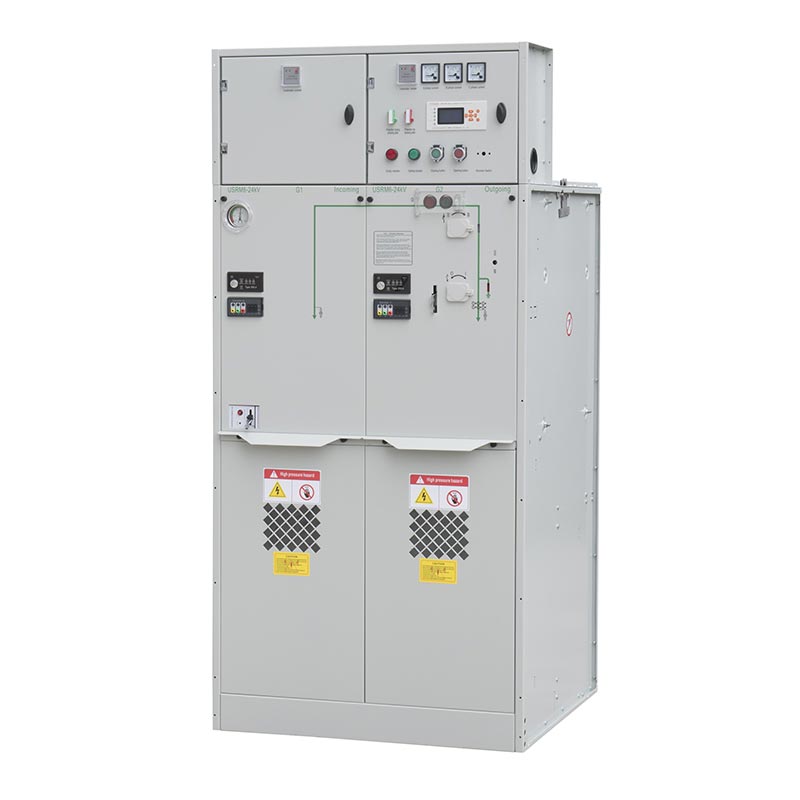

De Usune 24kV gasgeïsoleerde schakelapparatuur is verkrijgbaar met verschillende functionele eenheden die passen bij de specifieke distributie vereisten. De C-unit is een Load Break Switch Unit voor het schakelen van lasten en distributiecontrole, de F-unit is een Load Break Switch-Fuse Combination Unit voor transformator- en feederbeveiliging, en de V-unit is een stroomonderbrekerunit voor toepassingen die geavanceerde schakel- en beveiligingsfuncties vereisen.
Met zijn compacte gesloten structuur, flexibele functionele configuratie en betrouwbare isolatieprestaties is Usune biedt een praktische oplossing voor klanten die de veiligheid van de stroomdistributie willen verbeteren en tegelijkertijd de installatie willen verminderen ruimte.
Door het afgedichte, gasgeïsoleerde ontwerp zijn de belangrijkste elektrische componenten in een gesloten kast geplaatst, waardoor de hoeveelheid spanning wordt verminderd blootstelling aan stof, vocht en externe verontreiniging. Deze compacte structuur helpt bij het optimaliseren van de installatieruimte en is met name geschikt voor onderstations, industriële installaties en stedelijke distributieprojecten waar ruimte beschikbaar is beperkt.
Usune 24kV gasgeïsoleerde schakelapparatuur ondersteunt verschillende functionele configuraties afhankelijk van het distributienetwerk vereisten. De C-unit maakt gebruik van een lastscheidingsschakelaar voor een betrouwbare lastschakeling, de F-unit combineert een lastscheiding schakelaar met zekeringen voor transformator- en feederbeveiliging, terwijl de V-eenheid een stroomonderbreker gebruikt voor toepassingen waarvoor uitgebreidere schakel- en beveiligingsmogelijkheden nodig zijn.
De schakelapparatuur is ontworpen voor omgevingstemperaturen van -40°C tot +50°C, waarbij een 24-uursgemiddelde temperatuur niet hoger dan 35°C. Het kan worden gebruikt op hoogtes tot 4.000 m, waarbij speciale aandacht moet worden besteed aan het opladen van gas druk wanneer de apparatuur boven 1.000 m wordt geïnstalleerd. Voor installaties op grote hoogte: de definitieve configuratie moet door Usune worden bevestigd op basis van de werkelijke bedrijfsomstandigheden.
De gesloten structuur helpt de invloed van omgevingsverontreiniging op interne componenten te verminderen vereenvoudig het routinematige beheer van apparatuur. Dit maakt het schakelmateriaal geschikt voor klanten die behoefte hebben aan betrouwbaarheid middenspanningsapparatuur met verminderde onderhoudswerklast.
De standaard servicehoogte bedraagt maximaal 4.000 m. Wanneer de apparatuur op een hoogte van meer dan 1.000 m wordt geïnstalleerd, de laaddruk kan worden aangepast aan de werkelijke installatiehoogte. Voor installaties boven 2.000 m moet bijzondere aandacht worden besteed aan de verlaagde atmosferische druk en de daaruit voortvloeiende isolatie-eisen.
De apparatuur is ontworpen voor een omgevingstemperatuurbereik van -40°C tot +50°C, met een gemiddelde temperatuur van meer dan 24 uur niet hoger dan 35°C. Door dit brede bereik van de bedrijfstemperatuur kan de schakelapparatuur zowel koude als koude gebieden bedienen toepassingen in warme klimaten wanneer de algemene projectomstandigheden aan de gespecificeerde eisen voldoen.
De relatieve luchtvochtigheid is ontworpen voor omstandigheden van maximaal 95% binnen 24 uur en maximaal 90% op een maandelijkse basis. De installatieomgeving moet ook vrij zijn van explosieve of corrosieve gassen een negatieve invloed hebben op de apparatuur.
De schakelapparatuur moet worden geïnstalleerd op locaties zonder explosieve of corrosieve gassen of ernstige schokken en stoten. De het niveau van milieuverontreiniging mag niveau III niet overschrijden volgens GB/T 5582. Speciale bedrijfsomstandigheden moet vóór de productie aan de fabrikant worden meegedeeld, zodat de juiste apparatuurconfiguratie kan worden uitgevoerd bevestigd.
De C-eenheid is ontworpen voor het schakelen van middenspanningsbelastingen en distributiecontrole. Het biedt een praktische configuratie voor feeder- en netwerktoepassingen waarbij betrouwbare belastingschakeling vereist is zonder de noodzaak van een op stroomonderbrekers gebaseerde beveiligingsopstelling.
De F-eenheid combineert een lastscheidingsschakelaar met zekeringen om schakel- en beveiligingsfuncties te bieden. Het is bijzonder geschikt voor transformatorvoedingstoepassingen waarbij compacte apparatuur en effectieve kortsluitbeveiliging nodig zijn vereist.
De V-eenheid maakt gebruik van een stroomonderbreker voor toepassingen die uitgebreidere schakel- en beveiligingsfuncties vereisen. Het is geschikt voor middenspanningsdistributiesystemen waarbij circuitonderbreking en beschermingscoördinatie plaatsvinden belangrijke eisen.
| Nee. | Artikelen | Eenheid | Lastscheidingsschakelaareenheid | combinatie eenheid | Stroomonderbrekereenheid |
| 1 | Nominale spanning | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominale frequentie | Hz | 50 | 50 | 50 |
| 3 | Nominale stroom | A | 630 | 125 (afhankelijk van zekeringsstroom) | 630 |
| 4 | Nominaal isolatieniveau‑1min Frequentiehoudspanning‑Interfase, aarde | kV | 42/65 | 42/65 | 42/65 |
| Nominaal isolatieniveau - 1 min. Frequentie is bestand tegen spanningsisolatieafstand | kV | 48/79 | 48/79 | 48/79 | |
| Nominaal isolatieniveau - 1 min. Frequentie-houdspanning - Regel- en hulpcircuit | kV | 2/2 | 2/2 | 2/2 | |
| Nominaal isolatieniveau - Lichtimpuls-houdspanning - Interfase, aarde | kV | 75/125 | 75/125 | 75/125 | |
| Nominaal isolatieniveau - Verlichtingsimpuls is bestand tegen spanningsisolatieafstand | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominale kortsluiting is bestand tegen stroom | kA/sec | 25/4 | —— | 25/4 |
| 6 | Nominale piekstroom | kA | 63 | —— | 63 |
| 7 | Nominale kortsluitstroom | kA | 63 | Beperkt door HV-zekering | 63 |
| 8 | Nominale kortsluitbreekstroom | kA | —— | Beperkt door HV-zekering | 25/25 |
| 9 | Nominale transmissiestroom | A | —— | 1700/1400 | —— |
| 10 | Nominale actieve belastingsbreekstroom | A | 630 | —— | —— |
| 11 | Nominale breukstroom met gesloten lus | A | 630 | —— | 630 |
| 12 | Mechanische levensduurschakelaar/CB | Tijden | 10000 | 10000 | 20000 |
| Mechanische levensduur-isolatie/aardingsschakelaar | Tijden | 5000 | 5000 | 5000 | |
| 13 | Circuitweerstand | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominale laaddruk (20℃ manometerdruk) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Jaarlijks relatief lekkagepercentage gas | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-beschermingsgraad-kast | IP4X | IP4X | IP4X | |
| IP-beschermingsgraad-Gastank | IP67 | IP67 | IP67 |
Usune 24kV gasgeïsoleerde schakelapparatuur kan worden gebruikt in industriële installaties waar betrouwbare middenspanningsschakeling en bescherming zijn essentieel voor een continue productie. De compacte behuizing helpt de ruimte in de elektrische ruimte te optimaliseren, terwijl de C-, F- en V-configuraties ervoor zorgen dat de apparatuur kan worden gecombineerd met verschillende feeders en transformatoren vereisten.
De F- en V-units kunnen worden geconfigureerd voor transformator- en feedertoepassingen met beveiligings- en schakelfuncties moeten worden geïntegreerd in een compact middenspanningssysteem. Het gesloten ontwerp helpt ook de binnenkant te beschermen componenten tegen milieuvervuiling.
Stedelijke onderstations, commerciële voorzieningen en infrastructuurprojecten stellen vaak strenge eisen aan apparatuur omvang en operationele betrouwbaarheid. Het compacte ontwerp van Usune 24kV gasgeïsoleerde schakelapparatuur maakt het geschikt voor projecten waar de installatieruimte beperkt is en een betrouwbare middenspanningsdistributie vereist is.
Gasgeïsoleerde schakelapparatuur maakt gebruik van een gesloten en compacte structuur, waardoor de vereiste schakelingen en bescherming mogelijk zijn functies die kunnen worden geïntegreerd in een kleinere installatievoetafdruk. Traditionele luchtgeïsoleerde schakelapparatuur in het algemeen vereist grotere elektrische afstanden, wat resulteert in een grotere ruimtebehoefte.
De gesloten structuur van Usune gasgeïsoleerde schakelapparatuur vermindert de directe blootstelling van interne elektrische componenten tegen stof, vocht en externe vervuiling. Traditionele luchtgeïsoleerde apparatuur is meer afhankelijk van de omringende installatieomgeving en kan extra milieubescherming nodig zijn op veeleisende locaties.
Met de C-, F- en V-units kunnen klanten verschillende schakel- en beveiligingsfuncties selecteren, afhankelijk van hun situatie distributievereisten. Deze modulaire aanpak biedt meer flexibiliteit dan het gebruik van één vast schakelapparaat configuratie voor verschillende toepassingen.
Usune 24kV gasgeïsoleerde schakelapparatuur is ontworpen met verwijzing naar de toepasselijke Chinese normen voor middenspanning schakelapparatuur en elektrische apparatuur, inclusief GB 3804-2004 voor hoogspannings-AC-lastscheidingsschakelaars, GB 1984-2014 voor Hoogspannings-AC-stroomonderbrekers, GB 16926-2009 voor hoogspannings-AC-lastscheidingsschakelaar-zekeringcombinaties en GB 1985-2014 voor hoogspannings-AC-isolatie- en aardingsschakelaars.
De apparatuur verwijst ook naar GB 3906-2006 voor 3,6 kV–40,5 kV AC-metaalomsloten schakel- en besturingsapparatuur, GB/T 11022-2011 voor algemene technische vereisten voor hoogspanningsschakel- en besturingsapparatuur, GB 4208-2008 voor behuizing bescherming, GB/T 5582-1993 voor vervuilingsniveaus van externe isolatie en DL/T 404-2007 voor AC-metaalgesloten schakelapparatuur en besturingsapparatuur.
Andere toepasselijke eisen zijn onder meer GB/T 13384-2008 voor mechanische en elektrische producttechnische omstandigheden, GB 191-2008 voor verpakkings- en transportmarkeringen en GB 311.1-2012 voor isolatiecoördinatie van hoogspanning transmissie- en distributieapparatuur. De uiteindelijk toepasselijke normen moeten worden bevestigd op basis van het product configuratie en doelgroep.
Usune middenspanningsschakelapparatuur is toegepast in industriële projecten zoals chemische fabrieken en productie faciliteiten. Klanten richten zich op een stabiele werking, compacte installatie en betrouwbare beveiligingsprestaties. De De afgedichte, gasgeïsoleerde structuur helpt de invloed van stof, vochtigheid en omgevingsomstandigheden te verminderen en ondersteunt langdurige betrouwbaarheid van apparatuur.
Usune-producten zijn geleverd voor infrastructuur- en energiegerelateerde projecten, waaronder waterkrachtcentrales, olie opslagfaciliteiten en transportprojecten. Klanten waarderen de flexibele functionele C-, F- en V-configuratie, waardoor de schakelapparatuur kan worden aangepast aan verschillende schakel-, beveiligings- en distributievereisten.
Op basis van projecttoepassingen waarderen klanten Usune-schakelapparatuur vooral vanwege het compacte ontwerp en de betrouwbaarheid isolatieprestaties, flexibele configuratie en lage onderhoudsvereisten. De modulaire structuur helpt klanten selecteren geschikte oplossingen op basis van verschillende middenspanningsdistributiesystemen.
Zhejiang Usune Elektrisch Co., Ltd. heeft een uitgebreid kwaliteitsmanagementsysteem opgezet volgens ISO 9001 Kwaliteit Managementsysteem, ISO 14001 Milieumanagementsysteem en ISO 45001 Arbo- en gezondheidsbeheer Systeem.
Om aan verschillende marktvereisten te voldoen, heeft Usune 24kV gasgeïsoleerde schakelapparatuur het relevante IEC- en GB-standaardtype doorstaan tests en behaalde CE-certificering. De producten worden vervaardigd onder strikte kwaliteitscontroleprocedures ter ondersteuning betrouwbare prestaties, veiligheid en compliance voor wereldwijde middenspanningsstroomdistributietoepassingen.
Het gespecificeerde bereik van de omgevingstemperatuur is -40°C tot +50°C, met een gemiddelde temperatuur over 24 uur van niet meer dan 35°C.
De opgegeven relatieve luchtvochtigheid bedraagt maximaal 95% binnen 24 uur en maximaal 90% op maandbasis. De apparatuur moet worden geïnstalleerd in een omgeving zonder explosieve of corrosieve gassen en binnen de gespecificeerde specificaties vervuilingsniveau.
Ja. De functionele eenheden C, F en V kunnen worden geselecteerd op basis van het distributienetwerk van de klant, schakel- en beschermingseisen. Voor speciale gebruiksomgevingen moeten klanten vooraf de relevante voorwaarden verstrekken bestellen zodat Usune de juiste configuratie kan beoordelen.
Het productontwerp verwijst naar de toepasselijke GB- en DL/T-normen, inclusief eisen met betrekking tot lastscheidingsschakelaars, stroomonderbrekers, zekeringcombinaties, met metaal omsloten schakelapparatuur, behuizingsbescherming, isolatiecoördinatie en algemene technische eisen voor hoogspanningsschakelapparatuur.
Zhejiang Usune Elektrisch Co., Ltd. levert middenspannings-elektrische apparatuur voor verschillende stroomverdelingen vereisten. De 24kV gasgeïsoleerde schakelapparatuur combineert een compacte gesloten structuur met flexibele C, F en V functionele eenheden, waardoor klanten apparatuur kunnen configureren volgens specifieke netwerkvereisten.
Usune ondersteunt ook technische communicatie voor speciale bedrijfsomstandigheden. Voor toepassingen met hoge hoogte, extreme temperaturen of andere niet-standaard omgevingsomstandigheden kunnen klanten projectdetails verstrekken voordat u bestelt, zodat de configuratie van de apparatuur en de bedrijfsparameters goed kunnen worden geëvalueerd.
