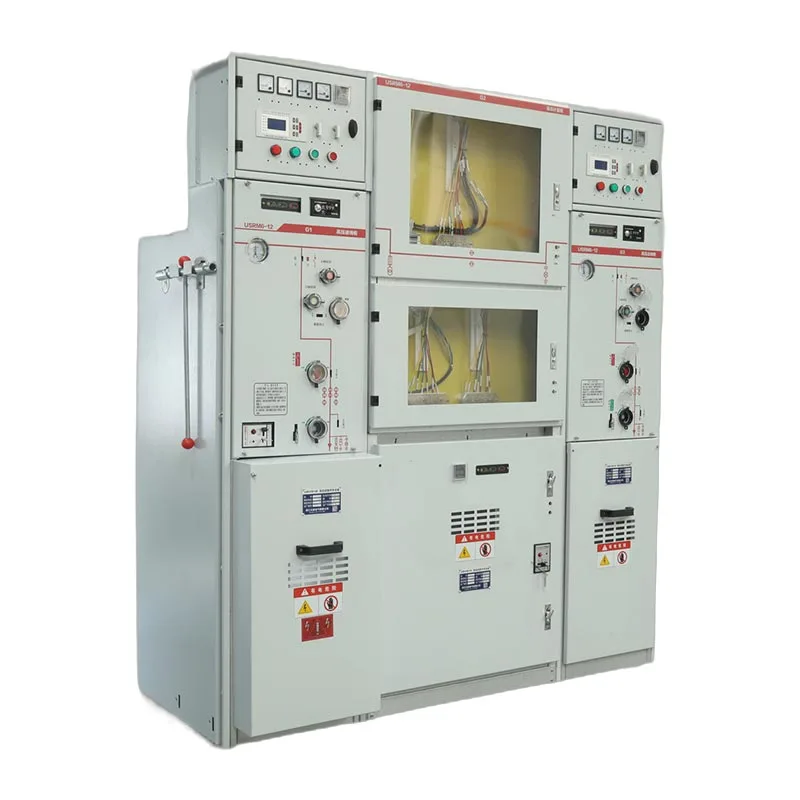

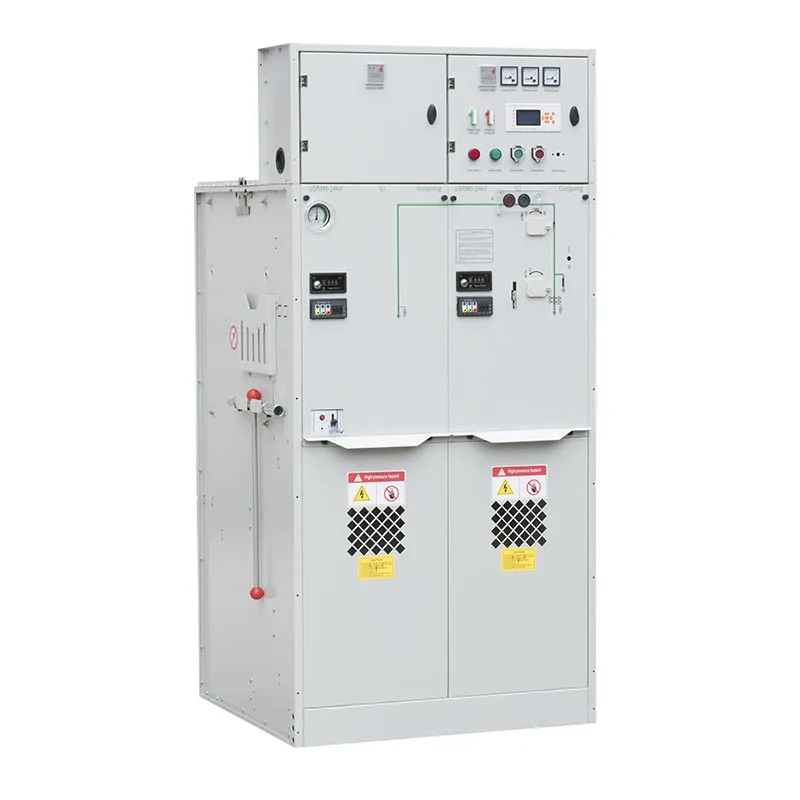

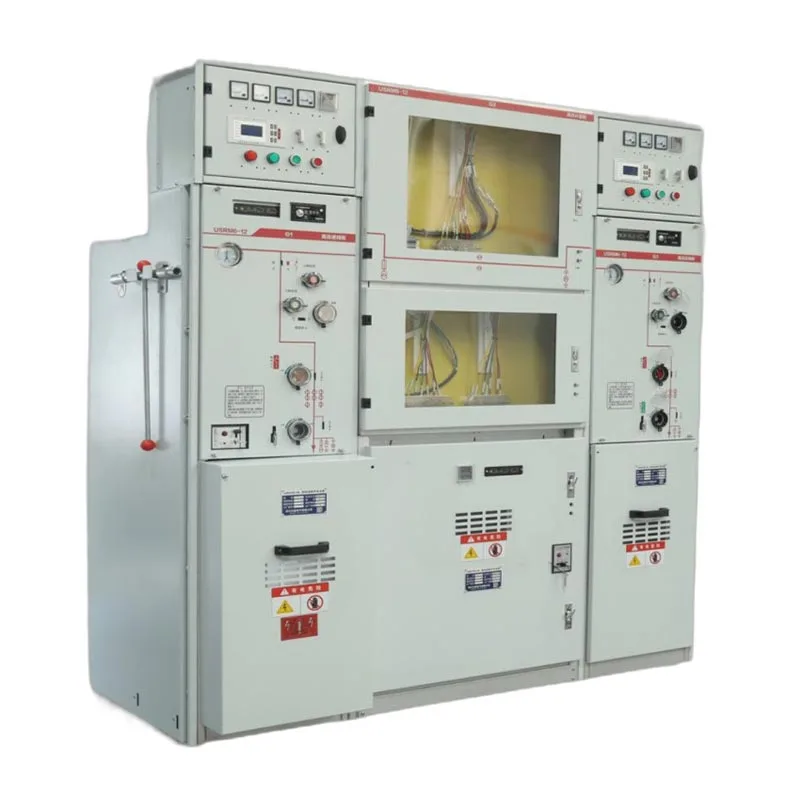

Voor kopers van 22kV SF6 GIS RMU Ring Main Unit-schakelapparatuur zijn de belangrijkste overwegingen niet alleen de schakelprestaties, maar ook hoe snel fouten kunnen worden gelokaliseerd, hoe veilig operators toegang kunnen krijgen tot de apparatuur en hoeveel onderhoud er nodig is nodig gedurende de gehele levensduur. Usune voldoet aan deze eisen door middel van hoogspannings-live-indicatie en storing indicatoren, microcomputerbescherming en een drukdicht gassysteem.
De RMU kan worden uitgerust met foutindicatoren voor fase-naar-fase- en fase-aarde-fouten. Zodra er een fout optreedt, de indicator geeft een alarm af, zodat het bedienend personeel de getroffen sectie kan identificeren en het storingspunt kan lokaliseren efficiënter.
Voor distributienetwerken die zijn aangesloten op een meldkamer, kan foutinformatie ook worden verzonden naar de monitoringserver, waardoor de controlekamer het foutgebied en de specifieke positie kan identificeren zonder erop te vertrouwen volledig op handmatige inspectie.
Het hoogspanningsstroomindicatieapparaat geeft een visuele herinnering om te controleren of het primaire circuit in orde is bekrachtigd. Het ondersteunt ook faseverificatie om operators te helpen de elektrische status te bevestigen vóór gebruik.
Een elektrische vergrendelingsverbinding en een bijbehorend magnetisch slot kunnen voorkomen dat de deur van het kabelcompartiment wordt geopend geopend terwijl de inkomende kabel onder spanning blijft staan, wat een extra beschermingslaag biedt tijdens onderhoud.
Het optionele microcomputerbeveiligings-, meet- en regelapparaat vervangt het traditionele elektromagnetische relais bescherming met digitale monitoringtechnologie. Het kan worden gebruikt voor lijnen, distributietransformatoren en andere primaire uitrusting.
Het systeem kan stroom- en spanningsbeveiliging, meet-, alarm- en regelfuncties integreren en ondersteunen intelligent energiebeheer en communicatie met het monitoringnetwerk van de klant.

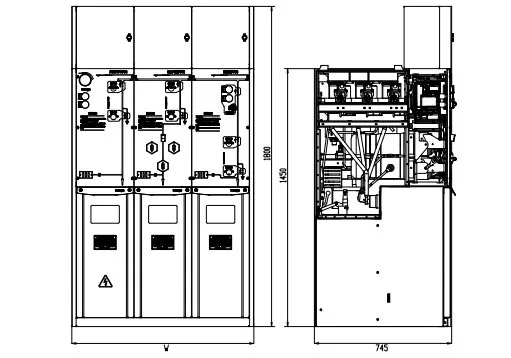

| Nee. | Artikelen | Eenheid | Lastscheidingsschakelaareenheid | combinatie eenheid | Stroomonderbrekereenheid |
| 1 | Nominale spanning | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominale frequentie | Hz | 50 | 50 | 50 |
| 3 | Nominale stroom | A | 630 | 125 (afhankelijk van zekeringsstroom) | 630 |
| 4 | Nominaal isolatieniveau‑1min Frequentiehoudspanning‑Interfase, aarde | kV | 42/65 | 42/65 | 42/65 |
| Nominaal isolatieniveau - 1 min. Frequentie is bestand tegen spanningsisolatieafstand | kV | 48/79 | 48/79 | 48/79 | |
| Nominaal isolatieniveau - 1 min. Frequentie-houdspanning - Regel- en hulpcircuit | kV | 2/2 | 2/2 | 2/2 | |
| Nominaal isolatieniveau - Lichtimpuls-houdspanning - Interfase, aarde | kV | 75/125 | 75/125 | 75/125 | |
| Nominaal isolatieniveau - Verlichtingsimpuls is bestand tegen spanningsisolatieafstand | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominale kortsluiting is bestand tegen stroom | kA/sec | 25/4 | —— | 25/4 |
| 6 | Nominale piekstroom | kA | 63 | —— | 63 |
| 7 | Nominale kortsluitstroom | kA | 63 | Beperkt door HV-zekering | 63 |
| 8 | Nominale kortsluitbreekstroom | kA | —— | Beperkt door HV-zekering | 25/25 |
| 9 | Nominale transmissiestroom | A | —— | 1700/1400 | —— |
| 10 | Nominale actieve belastingsbreekstroom | A | 630 | —— | —— |
| 11 | Nominale breukstroom met gesloten lus | A | 630 | —— | 630 |
| 12 | Mechanische levensduurschakelaar/CB | Tijden | 10000 | 10000 | 20000 |
| Mechanische levensduur-isolatie/aardingsschakelaar | Tijden | 5000 | 5000 | 5000 | |
| 13 | Circuitweerstand | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominale laaddruk (20℃ manometerdruk) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Jaarlijks relatief lekkagepercentage gas | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-beschermingsgraad-kast | IP4X | IP4X | IP4X | |
| IP-beschermingsgraad-Gastank | IP67 | IP67 | IP67 |
Wanneer er kortsluiting optreedt tussen fasen of tussen een fase en aarde, geeft de storingsindicator een alarm indicatie. Onderhoudspersoneel kan het signaal gebruiken om de getroffen feeder te identificeren en de fout te lokaliseren locatie.
Voor projecten die gecentraliseerde monitoring vereisen, kan foutinformatie naar het meldkamer worden verzonden. De De bewakingscomputer kan de bijbehorende storingssectie en -locatie weergeven, waardoor onderhoudsteams het aantal storingen kunnen verminderen foutzoektijd en herstel de stroom efficiënter.
De primaire componenten van de SF6-kast zijn ontworpen als een afgedicht systeem en vereisen over het algemeen geen routine onderhoud gedurende de gespecificeerde levensduur onder normale bedrijfsomstandigheden.
De gastank is vervaardigd uit roestvrij staal, wat langdurige corrosiebestendigheid biedt. De mechanische De bedieningscomponenten zijn buiten de gastank geplaatst, waardoor inspectie, bediening en vervanging van componenten mogelijk is handiger als service nodig is.
Voor installaties die zijn blootgesteld aan extreem stof, zand of vervuiling, is periodieke inspectie van mechanisch roterende onderdelen en smeringsomstandigheden worden aanbevolen.
De USRM6-serie maakt gebruik van een drukdicht gassysteem en vereist onder normale omstandigheden geen speciale gasinspectie bedrijfsomstandigheden.
Vóór gebruik moet de manometer worden gecontroleerd. Onder normale omstandigheden zou de drukindicator dat moeten doen binnen het groene werkgebied blijven. De referentiedruk bedraagt 0,14 MPa, waarbij de gasdruk daarboven wordt gehandhaafd 0,135 MPa bij 20°C onder de gespecificeerde afdichtingsomstandigheden.
Het verwachte jaarlijkse gaslekpercentage bedraagt minder dan 0,1%, wat de gasafdichtingsprestaties op de lange termijn ondersteunt.
Het 22kv Sf6 Gis Rmu Ring-hoofdeenheidschakelapparaat is ontwikkeld met verwijzing naar de IEC 298-vereisten, met een ontworpen levensduur van meer dan 30 jaar onder normale bedrijfsomstandigheden.
Het luchtdichte ontwerp van de schakelaar zorgt ervoor dat de gasafdichting gedurende de verwachte serviceperiode behouden blijft, waardoor de noodzaak voor gasafdichting wordt verminderd frequent gasgerelateerd onderhoud en helpt klanten de bedrijfskosten op de lange termijn onder controle te houden.
| Belangrijke overweging | Gebruik 22kV SF6 GIS RMU | Conventionele RMU |
| Isolatie | SF6 gasgeïsoleerd | Afhankelijk van het ontwerp van de apparatuur |
| Foutdetectie | Optionele lokale en externe foutindicatie | Vertrouwt vaak meer op handmatige inspectie |
| Toezicht | Digitale bescherming en communicatie beschikbaar | Mogelijk is aparte bewakingsapparatuur vereist |
| Veiligheid | Live-indicatie en elektrische/magnetische vergrendeling | Afhankelijk van de configuratie |
| Onderhoud | Afgedicht primair systeem met weinig onderhoud | Onderhoudsvereisten variëren |
| Gastank | Roestvrijstalen afgedichte tank | Afhankelijk van de constructie |
| Levensduur | Ontworpen voor meer dan 30 jaar onder normale omstandigheden | Afhankelijk van productontwerp en onderhoud |
Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear is geschikt voor industriële distributienetwerken waar meerdere feeders hebben betrouwbare schakelingen en snelle foutopsporing nodig. Foutindicatoren en digitale beveiligingsapparatuur kunnen helpen onderhoudsteams identificeren abnormale secties efficiënter.
De RMU kan worden geconfigureerd met microcomputerbeveiliging en meetfuncties voor distributietransformatoren, het leveren van stroom- en spanningsbewaking, alarm- en beveiligingsfuncties binnen het middenspanningsnetwerk.
Voor klanten die intelligente stroomdistributiesystemen ontwikkelen, kan de RMU bescherming, metingen en fouten aansluiten indicatie- en communicatiefuncties naar een centraal monitoringsysteem, ter ondersteuning van foutidentificatie op afstand efficiënter netwerkbeheer.
Een klant gebruikte de Usune 22kv Sf6 Gis Rmu Ring Main Unit-schakelapparatuur voor een industrieel ringnetwerk met meerdere inkomende en uitgaande feeders. Tijdens de inbedrijfstelling concentreerde de klant zich op de vraag of operators snel konden werken identificeer de betrokken feeder wanneer er een fase-naar-fase- of fase-naar-aarde-fout is opgetreden. De geïntegreerde foutindicator verstrekte lokale alarminformatie, waardoor het onderhoudspersoneel de storingssectie kon opsporen voordat deze werd uitgevoerd inspectie ter plaatse.
Voor een toepassing voor transformatordistributie heeft de klant gekozen voor de RMU met microcomputerbeveiliging en controle apparaat. Het systeem zorgde voor digitale stroom- en spanningsbewaking, beveiliging en alarm functies. De klant vond deze configuratie handiger voor het bewaken van de bedrijfsomstandigheden van transformatoren dan alleen te vertrouwen op conventionele relaisbescherming.
Een klant die gecentraliseerde distributiemonitoring nodig had, verbond de foutindicatie en digitale beveiliging van de RMU functies naar het meldcentrum. Wanneer een foutsignaal werd gegenereerd, kon het bewakingsscherm de fout identificeren overeenkomstige storingssectie, waardoor het operationele team kon bepalen waar inspectie ter plaatse vereist was de efficiëntie van het oplossen van problemen verbeteren.
Voor klanten die de RMU onder normale bedrijfsomstandigheden gebruiken, vermindert de afgedichte SF6-gastank de behoefte aan brandstof routinematig intern onderhoud. Klanten waarderen ook de externe mechanische bedieningscomponenten omdat ze dat kunnen gemakkelijker geïnspecteerd of vervangen wanneer onderhoud nodig is.
Zhejiang Usune Elektrisch Co., Ltd. heeft managementsystemen opgezet volgens ISO 9001 Quality Management System, ISO 14001 Milieumanagementsysteem en ISO 45001 Managementsysteem voor gezondheid en veiligheid op het werk.
Om aan de verschillende internationale marktvereisten te voldoen, zijn de middenspanningsschakelaarproducten van Usune relevant geworden IEC- en GB-standaardtypetests, waarbij toepasselijke producten CE-certificering verkrijgen. Deze systemen ondersteunen consistent productiekwaliteit, producttests en technische conformiteit voor middenspanningsstroomdistributieprojecten.
Ja. De RMU kan worden uitgerust met foutindicatoren die fase-naar-fase- en fase-naar-aarde-fouten kunnen detecteren en het verstrekken van lokale alarmindicaties.
Ja. Indien uitgerust met het bijbehorende communicatie- en bewakingssysteem, kan foutinformatie worden verzonden naar een meldkamer, waar de getroffen sectie en foutpositie kunnen worden weergegeven.
Onder normale bedrijfsomstandigheden vereist het onder druk afgedichte systeem geen speciale routinematige gasinspectie. De De manometer moet vóór gebruik worden gecontroleerd en moet onder normale omstandigheden binnen het groene gebied blijven.
De USRM6-serie is ontworpen voor een levensduur van meer dan 30 jaar onder normale bedrijfsomstandigheden, met een verwacht jaarlijks gaslekpercentage van minder dan 0,1%.
Usune combineert SF6 afgedichte isolatie, foutindicatie, indicatie van onder spanning staande onderdelen, digitale veiligheidsvergrendeling bescherming en onderhoudsarme werking in één middenspanning RMU-oplossing, waardoor deze geschikt is voor moderne ringen netwerk- en intelligente distributietoepassingen.
