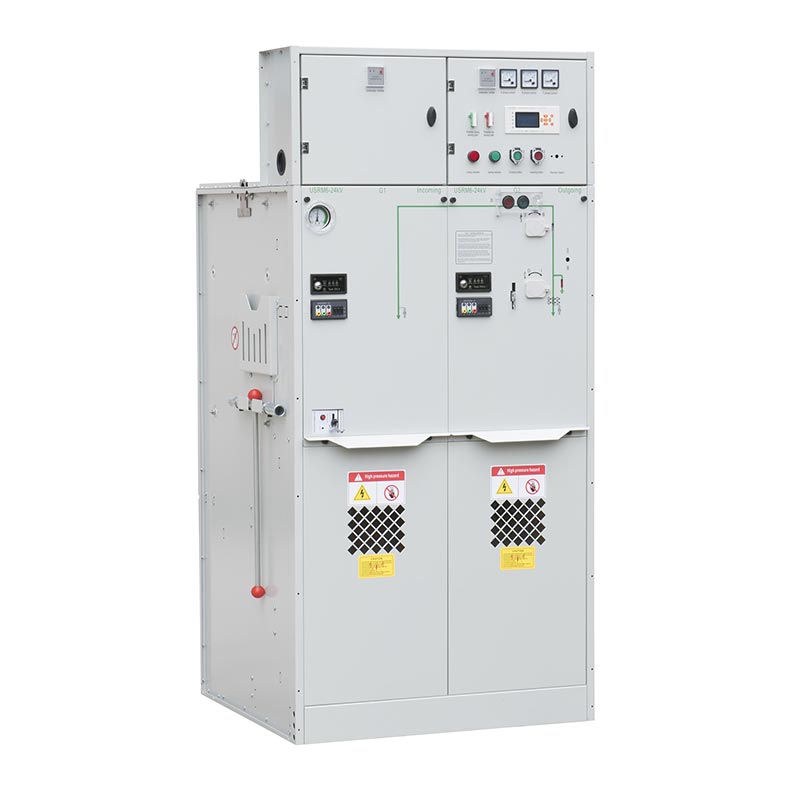

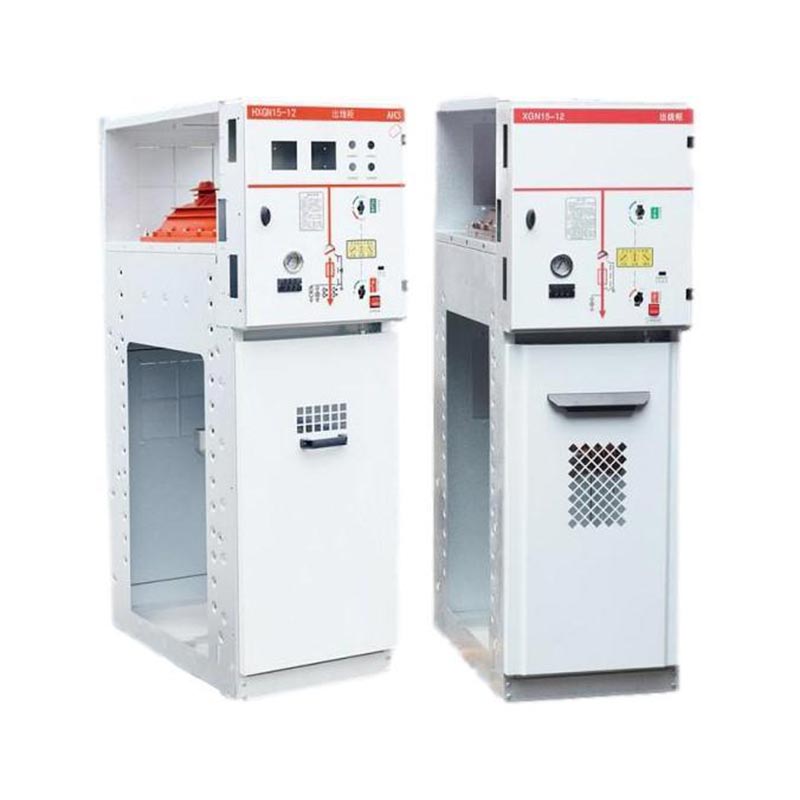

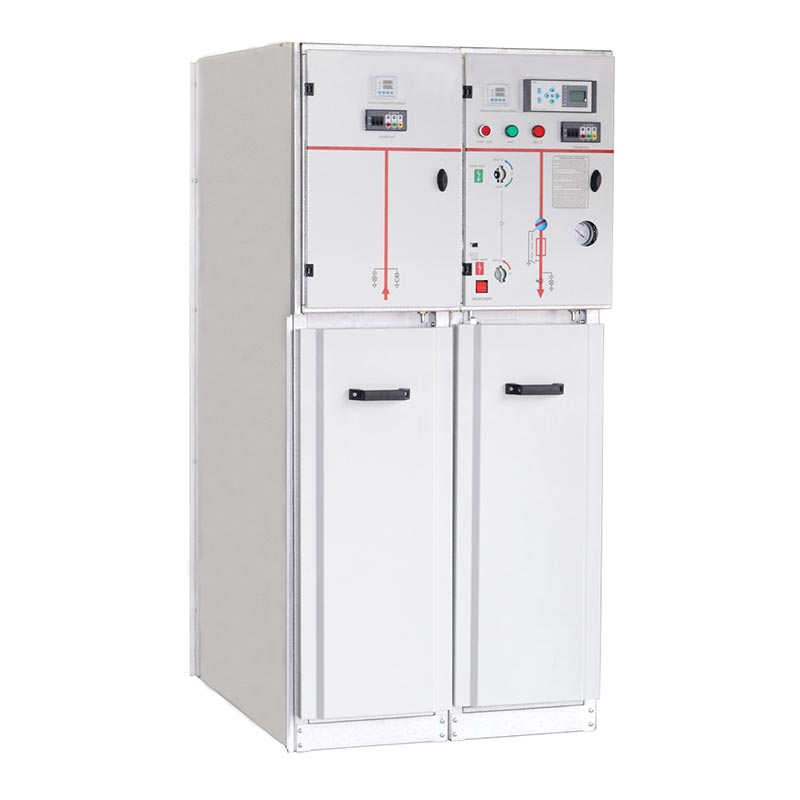

630a Sf6 Ring-hoofdeenheid

De USUNE 630a Sf6 Ring-hoofdeenheid is een krachtige, onafhankelijke middenspanningsstroomdistributieapparatuur ontwikkeld en vervaardigd door Zhejiang Yousi Electric Co., Ltd. (een professionele fabrikant die R&D integreert, productie en verkoop van elektrische apparatuur). Dit product is voorzien van een vaste, metalen omsloten structuur van het doostype SF6-gas als isolatie- en boogdovend medium. Uitgerust met SF6-gasgeïsoleerde schakelzekeringen, wordt deze voornamelijk gebruikt in secundaire distributienetwerken met een maximale nominale spanning van 36 kV en een nominale stroom van 630 A, perfect aanpasbaar aan de stroomvoorzieningsvereisten van AC 50/60Hz voedingssystemen.

Als toonaangevende leverancier in de Chinese elektrische apparatuurindustrie houdt USUNE zich aan een hoogwaardige productiefilosofie. Deze 630A SF6-ringhoofdunit wordt vervaardigd in de gestandaardiseerde fabriek van het bedrijf, waar strenge kwaliteitscontroles plaatsvinden. geïmplementeerd gedurende het hele proces, van componenten tot eindproduct, waardoor de productbetrouwbaarheid wordt gegarandeerd consistentie.

Kernproductkenmerken

1. Compact en lichtgewicht ontwerp

De 630a SF6 Ring-hoofdeenheid heeft een compacte structuur en een lichtgewicht ontwerp, waardoor installatieruimte effectief wordt bespaard en het verlagen van de transport- en installatiekosten. De epoxyharsmantel zorgt voor een goede afdichting, waardoor deze geschikt is voor scenario's met beperkte ruimte, zoals kleine machinekamers en geprefabriceerde substations, ter verbetering op locatie flexibiliteit van de toepassing.

2. Uitstekende isolatie en boogonderdrukkende prestaties

De gesloten behuizing is gevuld met SF6-gas en zorgt voor uitstekende isolatie en boogonderdrukkende prestaties. Het is zeer goed bestand tegen vocht en vervuiling, waardoor een stabiele werking in ruwe omgevingen mogelijk is vrijwel onderhoudsvrije werking, waardoor de daaropvolgende onderhoudskosten aanzienlijk worden verlaagd.

3. Eenvoudige bediening en eenvoudige installatie

De 630a SF6-ringhoofdeenheid heeft een front-end kabelaansluitingsontwerp, waarbij alle bedieningsfuncties zijn gecentraliseerd op het voorpaneel, wat het bedieningsproces vereenvoudigt en de bediening en foutopsporing vergemakkelijkt. Het is lichtgewicht en het compacte ontwerp maakt de installatie efficiënter, waardoor een snelle implementatie na installatie mogelijk is.

4. Overvloedige accessoires

Er kunnen verschillende accessoires zoals relais, transformatoren en overspanningsafleiders worden uitgerust om aan de verschillende eisen te voldoen functionele vereisten van verschillende stroomdistributiescenario's, waardoor het aanpassingsvermogen en de bruikbaarheid van het product worden verbeterd.

Toepasselijke scenario's

De USUNE 630a SF6 Ring Main Unit wordt veel gebruikt in industriële en civiele kabelringnetwerken en voedingsterminals. Het is met name geschikt voor kleine secundaire onderstations, schakelstations, stedelijke residentiële stroomdistributie, industriële en mijnbouwondernemingen, winkelcentra, luchthavens, metro's, windenergieopwekking, ziekenhuizen, stadions, spoorwegen en andere locaties, die een betrouwbare stroomvoorziening bieden voor verschillende scenario's.

Bedrijfsomstandigheden

Om een ​​stabiele en veilige werking te garanderen, heeft deze ringhoofdunit de volgende strenge milieueisen:

- Hoogte: ≤1000 mm
- Omgevingstemperatuur: -35℃~45℃
- Relatieve vochtigheid: dagelijks gemiddelde niet hoger dan 95%; maandgemiddelde niet hoger dan 90%
- Seismische weerstand: Seismische intensiteit niet hoger dan 8 graden
- Milieuvereisten: Locaties die vrij zijn van ernstige trillingen, schokken, brand, chemische corrosie en explosiegevaren.

Technische parameters

Structuur en configuratie van schakelapparatuur

Bedieningsmechanisme

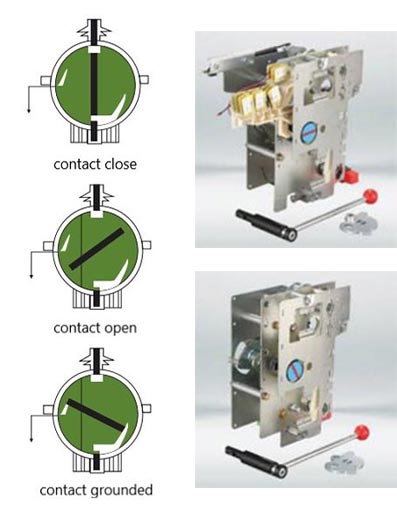

(1) Dubbelfunctioneel bedieningsmechanisme met enkele veer: type K

De schakelfunctie wordt onafhankelijk bediend met een hendel of motor.
De grondschakelaarfunctie opent en sluit onafhankelijk met behulp van een bedieningshendel en de bedrijfsenergie is geleverd door een drukveer, die wordt losgelaten om het contact te sluiten of te verbreken.

(2) Bedieningsmechanisme met dubbele veer en dubbele functie: Type A

De schakelfunctie wordt onafhankelijk bediend door een hendel of motor en de bedrijfsenergie wordt geleverd door een drukveer, die wordt losgelaten om het contact te sluiten. Onafhankelijke openings- en sluitingsbediening met knop (0) of uitschakeleenheid of shuntuitschakelapparaat.
De grondschakelaarfunctie werkt onafhankelijk met een bedieningshendel en de bedieningsenergie wordt geleverd door een drukveer, die wordt losgelaten om het contact te sluiten of te verbreken.

(3) Optionele componenten

Eén elektrische bediening: AC 220V 110V; Gelijkstroom 220v 110v
Hulpschakelaar
Eén shunt-uitschakelspoel (type A-mechanisme): AC 220V 110V; Gelijkstroom 220v 110v
Een zekering zorgt voor de zekering van de extra indicatorschakelaar
Aardfoutindicator

Schakel- en zekeringskastkasten

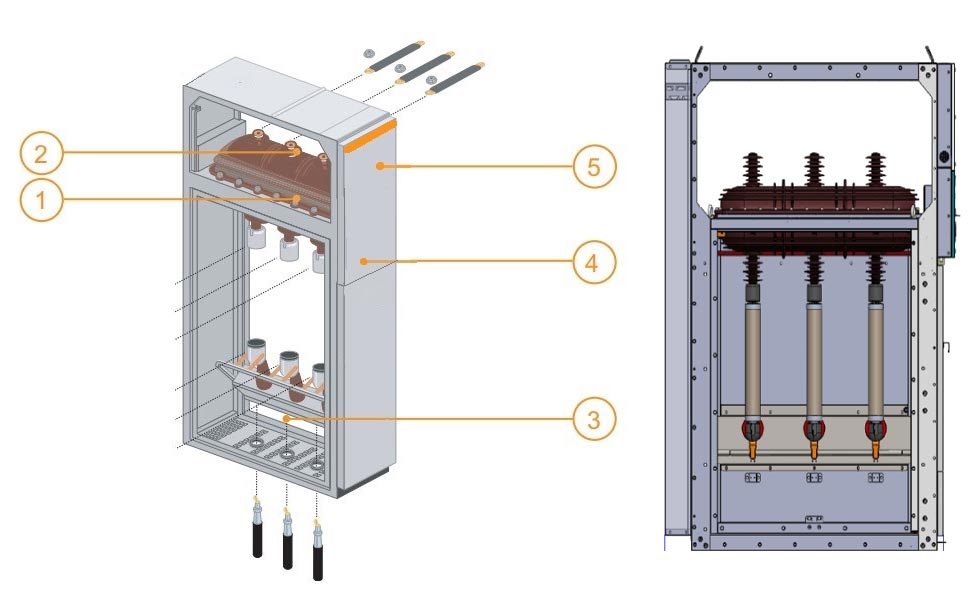

1 Schakeltoestel Schakelaar en aardingsschakelaar in een behuizing gevuld met SF6.
2 rails allemaal in hetzelfde horizontale vlak, waardoor latere uitbreidingen van het schakelbord en aansluiting op bestaande apparatuur mogelijk zijn.
3 Aansluiting bereikbaar via voorzijde, aansluiting op de onderste schakelaar- en aardingsschakelaarklemmen of de onderste zekeringhouder. Dit compartiment is tevens uitgerust met een aardingsschakelaar stroomafwaarts van de MS-zekeringen voor de beveiligingseenheden.
4 Bedieningsmechanisme bevat de elementen die worden gebruikt om de schakelaar en aardingsschakelaar te bedienen en de bijbehorende indicaties te activeren (positieve onderbreking).
5 Laagspanningsinstallatie van een klemmenblok (indien motoroptie geïnstalleerd), laagspanningszekeringen en compacte relaisapparaten. Als er meer ruimte nodig is, kan de paneelhoogte worden vergroot.

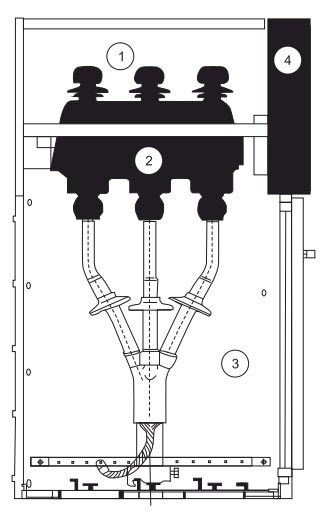

① Railruimte
② Hoofdschakelaar
③ Kabelruimte
④ Bedieningsmechanisme, vergrendelingsmechanisme en lagedrukcontrolekamer

De gehele schakelkast kan worden verdeeld in de bovenste en onderste twee eenheden, de bovenste eenheid van de kast omvat de busruimte, belastingschakelaar, bedieningsmechanismeruimte en laagspanningsruimte, en de onderste eenheid is gescheiden van de kabel kamer. De gehele bovenunit kan vervangen worden.

◇ Railruimte

De railruimte bevindt zich op het bovenste deel van de kast. In de railruimte worden de hoofdrails aangesloten samen en loop door de hele rij schakelapparatuur.

◇ Lastscheidingsschakelaar

De schakelruimte is uitgerust met een zwavelhexafluoride-lastschakelaar van het type SFG. De schaal van de belastingsschakelaar is gemaakt epoxyhars gegoten, gevuld met zwavelhexafluoride (SF6) gas als isolatiemedium, en de schaal wordt geleverd met een observatiegat. De schakelkamer kan worden uitgerust

met SF6 gasdichtheidsmeter of gasdichtheid met alarmcontact volgens klantwens.

◇ Kabelkamer

De lastschakelkast beschikt over een ruime kabelruimte, die voornamelijk wordt gebruikt voor kabelaansluiting, zodat eenaderig of Drie-aderige kabels kunnen worden aangesloten met behulp van de eenvoudigste, niet-afgeschermde kabelkop, en er kan ook voldoende ruimte zijn geschikt voor bliksemafleider, stroomtransformator, onderste grondschakelaar en andere componenten. Volgens de standaardontwerp, de kastdeur heeft een observatievenster en een veiligheidsvergrendeling. Bodemplaat kabelruimte met afdichtingsdeksel en kabelklem van de juiste maat met steunbeugel. Bodemplaat van kabelruimte en deurkozijn kunnen zijn verwijderd om de kabelinstallatie te vergemakkelijken.

◇ Bedieningsmechanisme, vergrendelingsmechanisme en lagedrukcontrolekamer

De onderling verbonden mechanismeruimte fungeert tevens als bedieningspaneel. De laagspanningsruimte is voorzien van een veerbediend mechanisme met een positie-indicator en een mechanische vergrendeling, en kan ook worden uitgerust met een hulpstuk contacten, uitschakelspoelen, nooduitschakelmechanismen, capacitieve live-displays, sleutelsloten en elektrische bedieningsapparaten. Tegelijkertijd kan de lagedrukkamerruimte ook worden uitgerust met regelcircuits, meters en beveiligingen relais, en de 750 mm brede kast heeft twee identieke lagedrukkamers voor meer accessoires.

Configuratieparameter behuizing

Inkomende LBS

Trafo beschermen

Meten

Cbog met meter

CB uitgaand

Beschrijving van de werking

1. Bediening van de hendel: Ga voor het schakelapparaat staan, houd de bovenkant van de hendel omhoog en duw naar voren, terwijl je met de andere hand het uiteinde van de hendel vasthoudt om te draaien.
2. Zorg ervoor dat de kastdeur goed gesloten is vóór de stroomtoevoer of gescheiden is van de aarding.
3. De schakelaar voor de manometer moet worden gecontroleerd voordat u hem in- en uitschakelt.

Schakel in

1. Bevestig dat de kastdeur gesloten is. Steek de hendel in het bovenste bedieningsgat en draai 180° tegen de klok in totdat u de stem van de scheidingsrem hoort. De centrale indicator van het paneel staat op zijn plaats; de onderste deur is gesloten en de aardingsschakelaar is uitgeschakeld.
2. Steek de bedieningshendel in het onderste bedieningsgat en draai 180° met de klok mee totdat u de sluitende stem hoort; de centrale indicator van het paneel staat in positie D; de schakelaar staat aan en de stroomvoorziening is voltooid.

Uitschakelen

1. Schakel uit: steek de bedieningshendel in het onderste bedieningsgat en draai 180 ° tegen de klok in totdat u het geluid hoort scheiding van de remstem (knop voor direct gebruik als er een knop is); het midden van het paneel staat in positie en vervolgens de schakelaar zal uitgeschakeld zijn.
2. Controleer of de live-weergave erop gericht is om ervoor te zorgen dat de kabelruimte elektrisch neutraal is; plaats de bedieningshendel in het bovenste bedieningsgat en draai met de klok mee 180 ° totdat u de sluitende stem hoort; de centrale indicator van de het paneel is op zijn plaats en de onderste deur is ontgrendeld; de aardingsschakelaar wordt gesloten en vervolgens wordt de stroom onderbroken is voltooid.

Transport en opslag

Wanneer de schakelkast op de bodemplaat is bevestigd, kan deze met een vorkheftruck worden opgeschept. Als het niet aan de onderkant is bevestigd plaat moet de schakelkast in zijn geheel worden gehesen of gedragen, maar mag deze te allen tijde verticaal worden getransporteerd en mag niet worden omgevallen om schade aan de componenten in de kast te voorkomen. Schakelapparatuur (zelfs met buitenverpakking) mag niet voor langere tijd buiten worden opgeslagen.

Onderhoud

◇ De ringkast is onder normale omstandigheden drie jaar onderhoudsvrij.

◇ De enkelveer- en dubbelveerbedieningsmechanismen van de lastschakelaar zijn onderhoudsvrij en niet enige smering vereisen.

◇ Het relaisbeveiligingsapparaat moet worden gecontroleerd volgens de eisen van de fabrikant voordat het wordt geïnstalleerd operatie.

◇ De onderhoudscyclus van de ringnetwerkkast is over het algemeen één keer per jaar, en specifieke onderhoudsmaatregelen wordt als volgt uitgevoerd:
(1) Draai alle elektrische aansluitingen (hoofdbus, schakelaars, kabels, meetinstrumenten) vast volgens de vereisten van de installatie-instructies.
(2) Stofzuig alle componenten (hoofdschakelaar, hulpschakelaar, uitschakelmechanisme, motor, enz.) en leid het uiterlijk ervan inspectie.
(3) Voer een enkele sluitings-/openingshandeling uit op alle schakelaars, inclusief de grondschakelaar.
(4) Schakel de hulpvoeding voor de besturing in (geef geen signaal van de afstandsbediening) voor een elektrische sequentieel signaal operatie.

Bestel goederen

Bij het verlaten van de fabriek worden de volgende documenten en bijlagen met de kast overhandigd:

◇ Productgekwalificeerd certificaat
◇ Productgebruiksinstructies
◇ Producttechnische ontwerpgegevens
◇ Schakelkastaccessoires:
◇ Elke montagecombinatie is voorzien van een lastschakelaarbedieningshendel.

Gebruikers moeten de volgende informatie verstrekken bij het bestellen van producten:

◇ Bedradingsschema hoofdcircuit en speciale technische vereisten
◇ Installatieplan schakelapparatuur.
◇ Modelspecificaties van schakelkastcomponenten en hulplus, schematisch diagram van de regellus (indien noodzakelijk)
◇ Andere speciale verzoeken om schriftelijke informatie.
