24kv 36kv lastscheidingsschakelaar

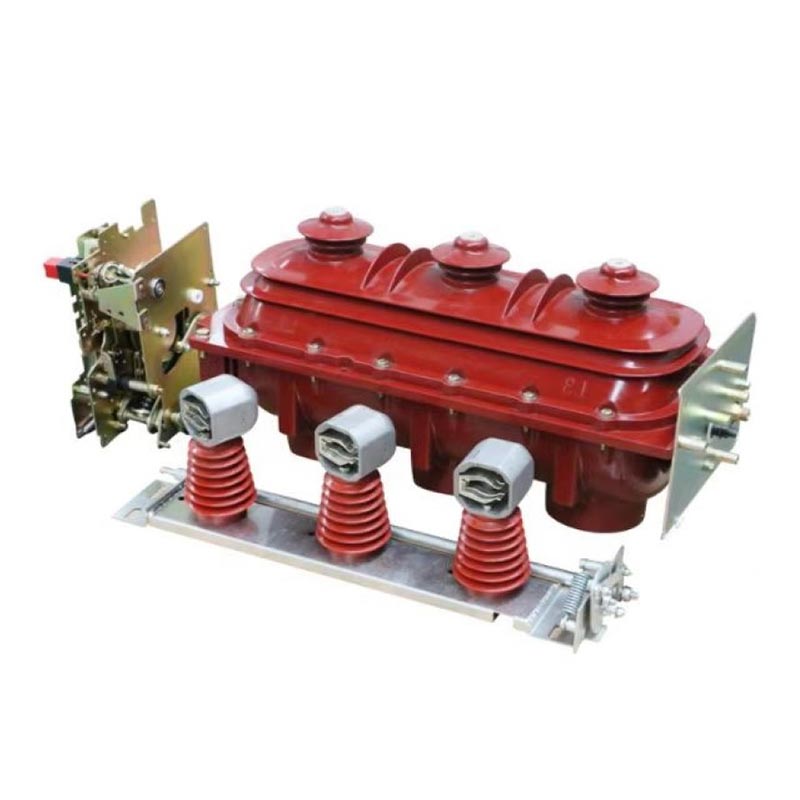

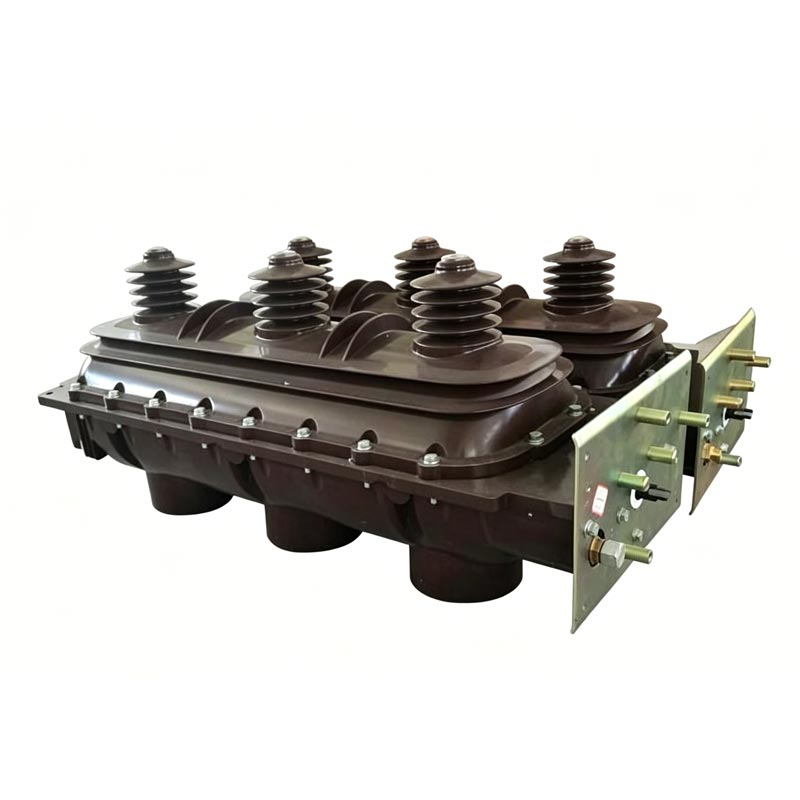

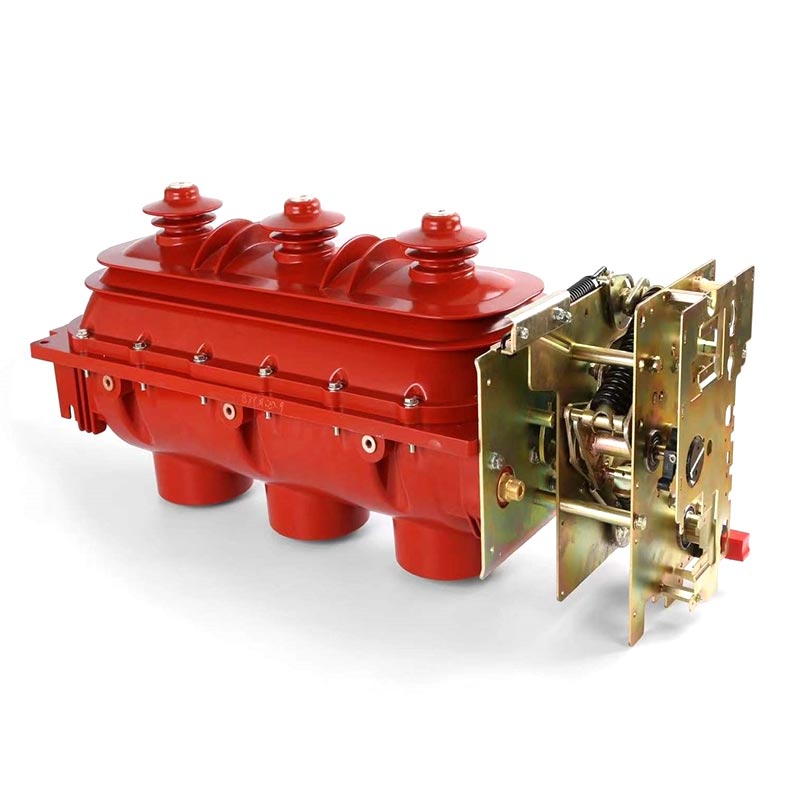

De Usune Indoor 24kV 36kV lastscheidingsschakelaar FLN36-24kV 36KV-serie is een kern middenspanningsschakelapparaat onafhankelijk ontwikkeld en vervaardigd door Zhejiang Usune Electric Co., Ltd. Deze serie is speciaal ontworpen voor binnentoepassingen, aanpasbaar aan nominale spanningen van 24 kV en 36 kV, en geschikt voor driefasige AC 50 Hz-ring netwerken en dual-radiale voedingssystemen. Usune, een professionele leverancier met wortels in China, integreert geavanceerd technologie en praktische ervaring in elk product, waardoor wordt gegarandeerd dat de schakelaars de belastingsstroom stabiel kunnen verwerken en overbelastingsstroomschakeling, evenals de schakelhandelingen van lange onbelaste lijnen, onbelaste transformatoren, en condensatorbanken.

Het belangrijkste voordeel van deze serie is de flexibiliteit: bij gebruik met stroombegrenzende zekeringen kan deze een circuit vervangen brekers. De lastschakelaar zorgt voor het schakelen van verschillende belastingstromen, terwijl de stroombegrenzende zekering zorgt het onderbreken van grotere overbelastings- en kortsluitstromen. Dit verlaagt de kosten van apparatuur voor stroomdistributie en verbetert de veiligheid en stabiliteit van het stroomvoorzieningssysteem, waardoor brede erkenning door de industrie wordt verkregen.

Belangrijkste productkenmerken

1. Geavanceerd structureel ontwerp

Door gebruik te maken van een draaicontactontwerp met dubbele onderbreking en drie standen, wordt de bedieningspositie van de schakelaar (gesloten, open, geaard) is duidelijk gedefinieerd, waardoor verkeerde bediening effectief wordt vermeden en nauwkeurig en betrouwbaar schakelen wordt gegarandeerd; de Het algehele driefasige installatieontwerp biedt goede synchronisatie, minder onderdelen en gemakkelijke aanpassing installatie, waardoor de installatieproblemen en -tijd op locatie aanzienlijk worden verminderd.

2. Uitstekende isolatieprestaties

De schakelaar is afgedicht met bovenste en onderste epoxy-gegoten behuizingen, intern gevuld met SF6-gas van 0,045–0,07 MPa. SF6 gas beschikt over uitstekende isolatie- en boogdovende eigenschappen, waardoor het hoofdcircuit volledig wordt afgedicht aardcircuit in de behuizing, waardoor deze wordt geïsoleerd van extern vocht, stof en andere verontreinigingen. Dit zorgt voor stabiele isolatieprestaties, zelfs in ruwe binnenomgevingen, waardoor isolatiefouten worden voorkomen het garanderen van de veilige werking van het energiesysteem.

3. Hoge veiligheidsprestaties

Veiligheid vormt de kern van het productontwerp van Usune. In het geval van interne vonken kan de zwakke achterstructuur van de behuizing zal automatisch scheuren, en tegelijkertijd zal de overdrukklep aan de bovenkant van de kast dat doen open, waardoor het overdrukgas buiten de kast wordt verdreven, waardoor explosie van de kast effectief wordt voorkomen en beschermd de veiligheid van operators ter plaatse en de omliggende apparatuur. Dit ontwerp heeft meerdere veiligheidstests doorstaan en voldoet voldoet aan de internationale veiligheidsnormen en biedt betrouwbare bescherming voor stroomdistributieactiviteiten.

4. Flexibele en betrouwbare werking

De 24kV 36kV lastscheidingsschakelaar voor binnen ondersteunt zowel handmatige als elektrische bedieningsmodi, selecteerbaar op basis van werkelijke locatievereisten. Het is handig en betrouwbaar in gebruik, met een gestroomlijnde mechanische structuur en stabiele prestaties, aanpasbaar aan frequente schakelingen. Het heeft een onderhoudsvrij ontwerp en gaat lang mee levensduur, met een mechanische levensduur van maximaal 2000 cycli, waardoor de daaropvolgende onderhoudskosten en werklast worden verminderd.

Technische parameters

Gebruiksvoorwaarden

Om een stabiele en betrouwbare werking te garanderen, moet de Usune Indoor 24kV 36kV lastscheidingsschakelaar worden gebruikt onder de volgende voorwaarden (gebaseerd op daadwerkelijke toepassingservaring in China en wereldwijd):

a) Hoogte: niet meer dan 1000 meter;
(b) Omgevingstemperatuur: bovengrens +40℃, ondergrens -25℃;
(c) Relatieve vochtigheid: daggemiddelde ≤95%, maandgemiddelde ≤90%;
(d) Geen significante corrosieve gassen, brandbare gassen of waterdampverontreiniging in de omringende lucht;
(e) Geen frequente of ernstige trillingen.

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Real-world toepassingscasus

Casestudy: Stedelijk residentieel stroomdistributieproject in Hangzhou, China

Een grote woonwijk in Hangzhou, China, stelde hoge eisen aan energie-efficiëntie, veiligheid en stabiliteit de overdekte stroomverdeelkamers. Het project selecteerde 20 Usune 24kV lastscheidingsschakelaars voor binnen (FLN36-24kV serie) voor het schakelen van belastingen en de bescherming van het stroomvoorzieningssysteem in woningen. Als aangewezen leverancier voor dit project verzorgde Usune installatiebegeleiding en after-sales service op maat. De fabriek rigoureus testte elk product vóór verzending om naleving van de technische vereisten van het project te garanderen. Sinds zijn Bij de inbedrijfstelling in 2023 hebben de schakelaars effectief stabiel gewerkt, zonder isolatiefouten of storingen zorgen voor een stabiele stroomvoorziening voor ruim 5.000 huishoudens. Het projectteam prees de productprestaties zeer en de professionele diensten van Usune.

Veelgestelde vragen

Vraag 1: Kan de Usune Indoor 24kV 36kV lastscheidingsschakelaar alleen worden gebruikt om kortsluitstroom te onderbreken?

A1: Nee. Belastingsschakelaars worden voornamelijk gebruikt voor het schakelen van belastingsstromen en overbelastingsstromen, en voor het aansluiten en het loskoppelen van onbelaste lange lijnen, onbelaste transformatoren en condensatorbanken. Ze kunnen niet zelfstandig kortsluitstromen onderbreken. Om kortsluitstromen te kunnen verwerken, kunnen lastschakelaars worden gecombineerd met stroombegrenzende zekeringen. De stroombegrenzende zekeringen kunnen de onderbreking van grotere overbelastingen en kortsluitingen aan stroom, en deze combinatie kan stroomonderbrekers vervangen, waardoor een uitgebreide bescherming van de stroomvoorziening wordt geboden systeem. Dit ontwerp, geoptimaliseerd door Usune op basis van jarenlange professionele ervaring, balanceert kosten en veiligheid.

Vraag 2: Wat moet er worden gedaan als de SF6-gasdruk van de lastschakelaar te laag is?

A2: Het SF6-gas in Usune indoor 24kV- en 36kV-belastingsschakelaars is afgedicht in een epoxy-gegoten behuizing. De standaard de druk bedraagt 0,045–0,07 MPa. Een lage druk heeft invloed op de isolatie- en boogdovende prestaties van de schakelaar. Gebruikers moet eerst op gaslekken worden gecontroleerd. Als er een lek wordt gevonden, neem dan onmiddellijk contact op met het after-salesteam van Usune. Als een professionele fabrikant, Usune biedt deskundige gaslekdetectie- en reparatiediensten. Nadat het lek is verholpen, SF6-gas moet worden bijgevuld tot de standaarddruk om ervoor te zorgen dat de schakelaar normaal werkt. Het wordt aanbevolen om tijdens het dagelijks gebruik regelmatig de gasdruk te controleren.
