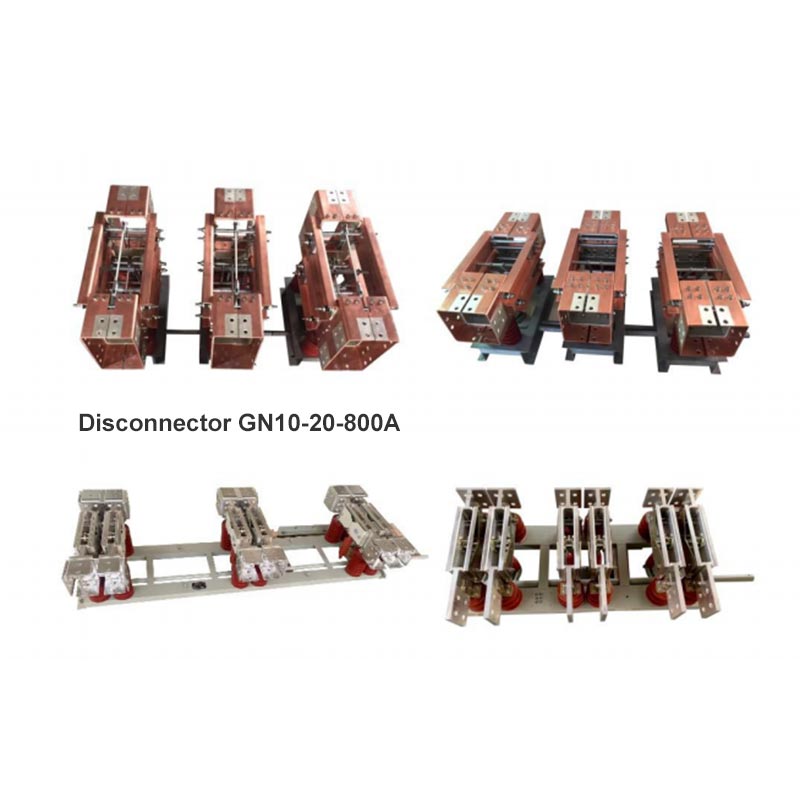

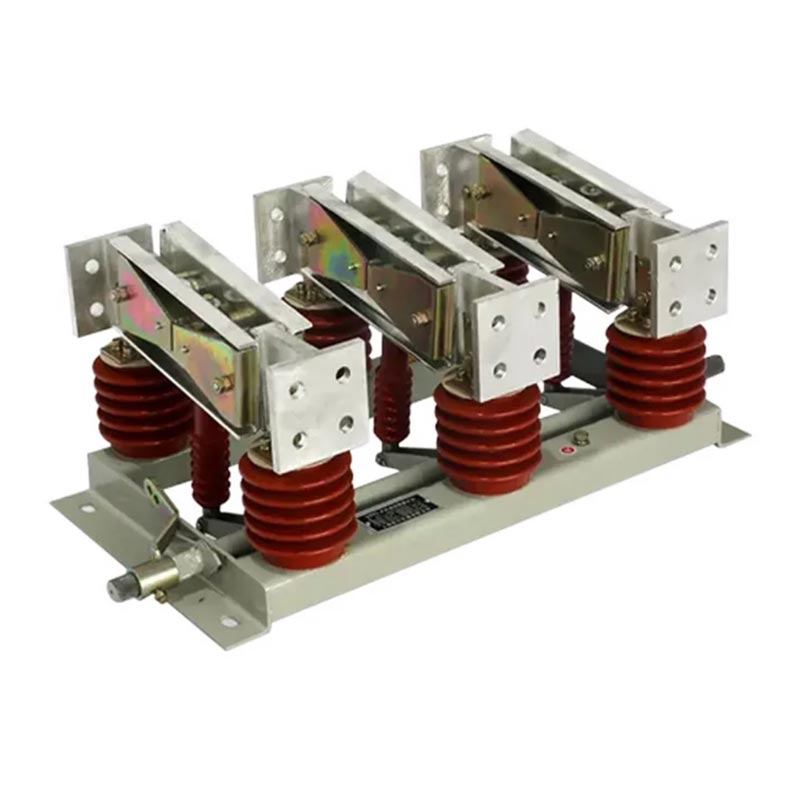

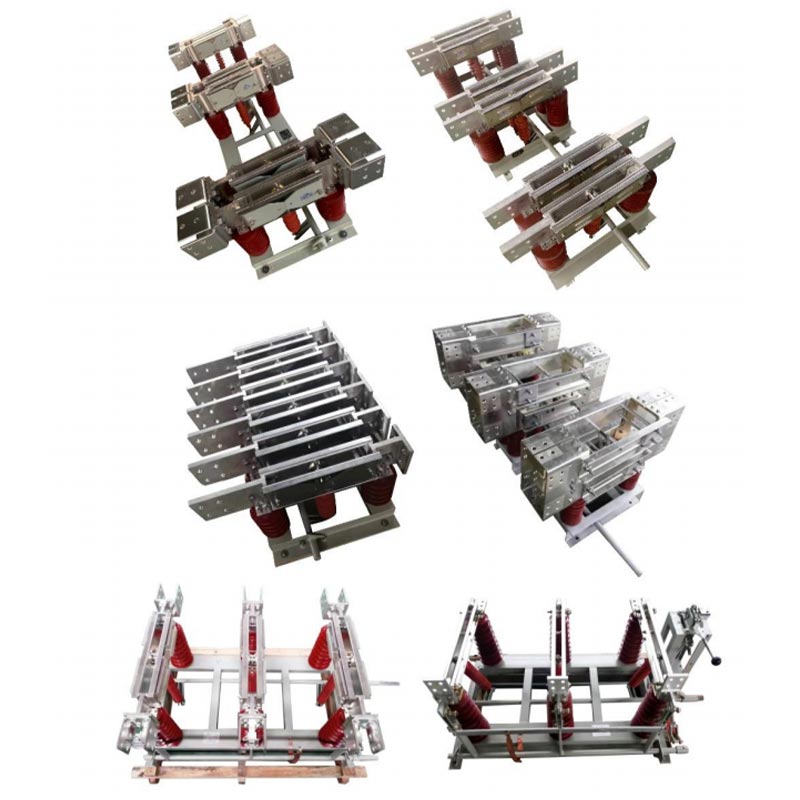

Isolatieschakelaar voor binnentype

De binnentype-isolatieschakelaar uit de GN-serie is een onbelast schakelapparaat dat speciaal is ontworpen voor binnen hoogspanningssystemen. Het bereikt een fysieke stroomonderbreking door een zichtbare isolatiekloof te creëren, waardoor het een essentieel apparaat voor het veilige onderhoud van elektrische apparatuur en systemen.

Structurele kenmerken

1. Modulair ontwerp: samengesteld uit drie onafhankelijke enkelpolige units, die flexibel kunnen worden gecombineerd tot een driepolige geïntegreerde structuur, aanpasbaar aan verschillende installatiescenario's.

2. Systeem met hoge stroomgeleiding: maakt gebruik van zeer sterke contacten van een koperlegering en biedt een uitstekende geleidbaarheid en thermische stabiliteit, bestand tegen langdurig gebruik met stromen tot 10.000 A.

3. Betrouwbare isolatieprestaties: uitgerust met hoogwaardige anti-vervuilingsisolatoren, geschikt voor klasse III en IV vervuilingsomgevingen.

4. Optionele aardingsschakelaar: Sommige modellen integreren een aardingsschakelaar, waardoor een veilige aarding van de isolatie wordt bereikt circuit en het verbeteren van de operationele veiligheid.

Modelbeschrijving

Toepasselijke normen

Als professionele leverancier van elektrische hoogspanningsapparatuur houdt Usune zich strikt aan de nationale en industriële normen normen om de productkwaliteit en veiligheid te garanderen:

- GB 1985-2014 "AC-scheidingsschakelaars en aardingsschakelaars met hoge spanning"
- GB/T 11022-2011 "Gemeenschappelijke technische vereisten voor hoogspanningsschakelapparatuur en besturingsapparatuurnormen"
- DL/T 486-2010 "Technische bestelvoorwaarden voor hoogspannings-AC-scheidingsschakelaars en aardingsschakelaars"
- DL/T 593-2006 "Technische eisen voor hoogspanningsschakel- en besturingsapparatuur"

Technische parameters

1. Spannings- en stroomspecificaties

- Spanningswaarden: 12 kV, 20 kV, 35 kV
- Nominale stroom: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Nominale kortstondige weerstandsstroom: maximaal 80 kA

2. Productcategorieën

- Op functie: niet-geaard, enkelvoudig geaard, door de muur heen
- Volgens bedieningsmethode: handmatig, elektrisch (optioneel)

Gebruiksvoorwaarden

De binnentype isolatieschakelaar is geschikt voor zware industriële omgevingen en heeft een breed aanpassingsvermogen:

1. Omgevingstemperatuur: -50℃ ~ +50℃
2. Hoogte: ≤2000m (Hoogte ≥2500m kan worden aangepast om het aanpassingsvermogen te verbeteren)
3. Winddruk: ≤700Pa (equivalent aan windsnelheid ≤34m/s)
4. Seismische intensiteit: ≤8
5. Dikte van het glazuur: ≤20 mm
6. Verontreinigingsniveau: Klasse III, IV
7. Installatieomgeving: Geen ontvlambare of explosieve gevaren, geen chemische corrosie en geen ernstige trillingen

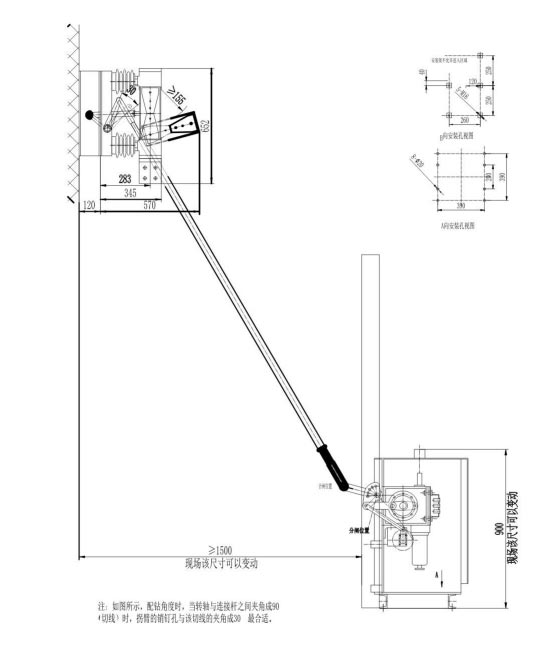

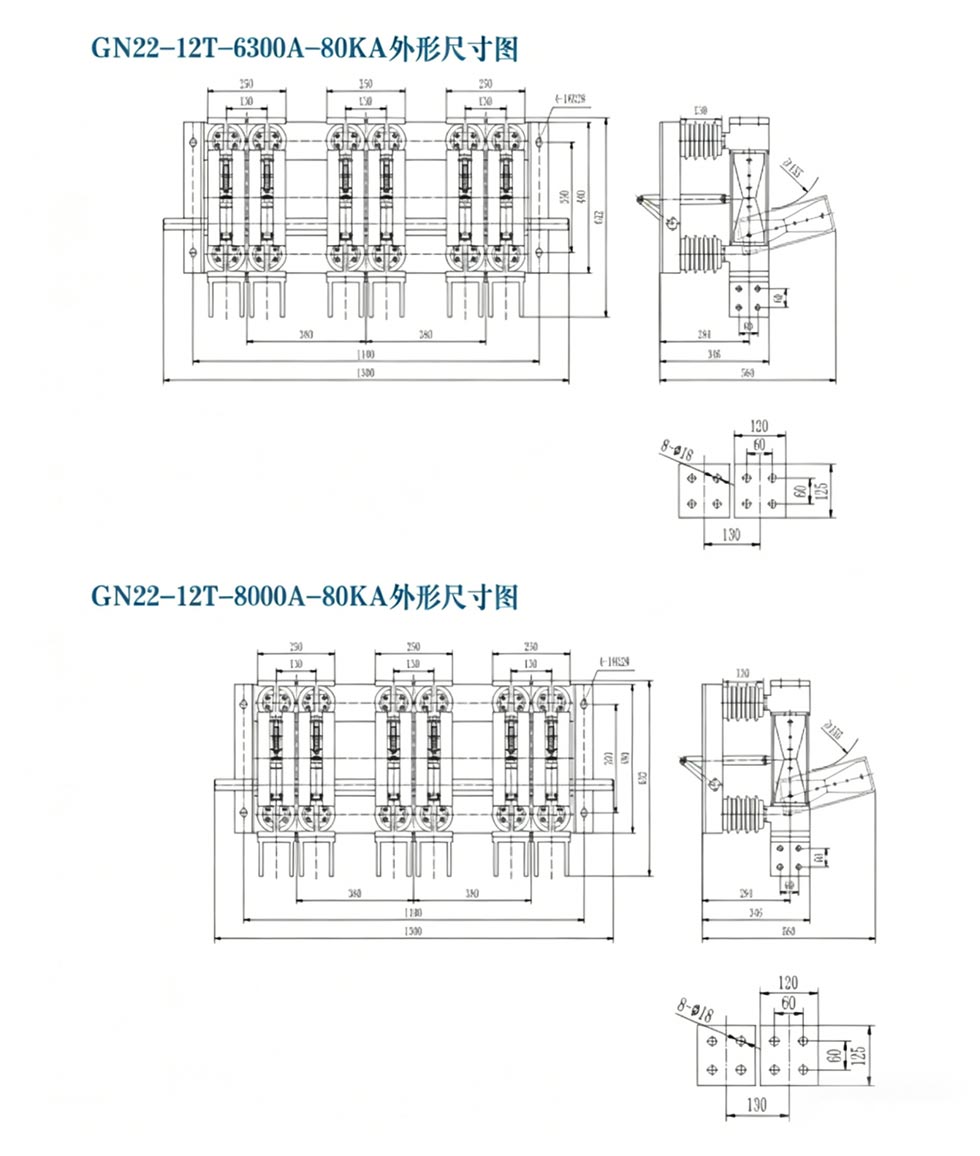

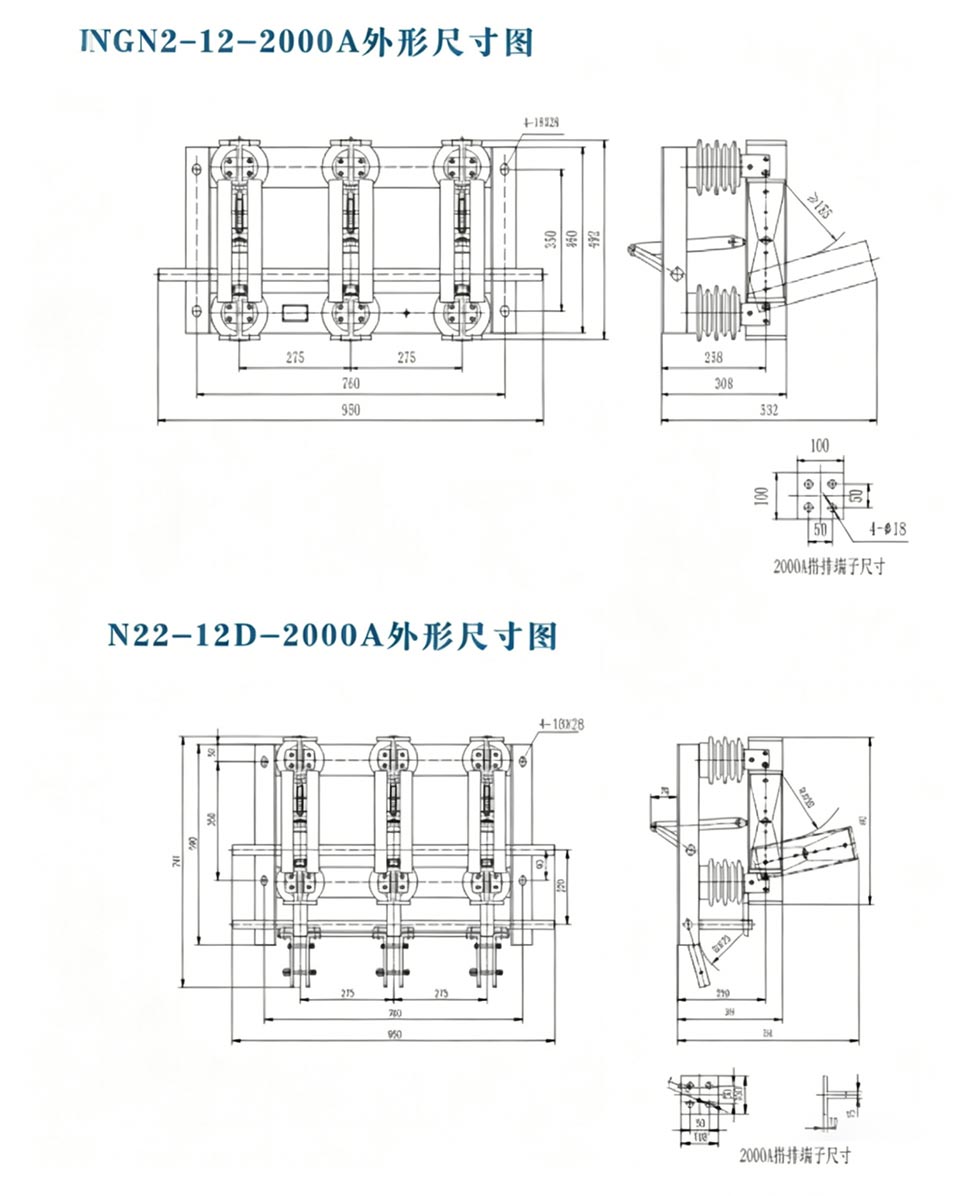

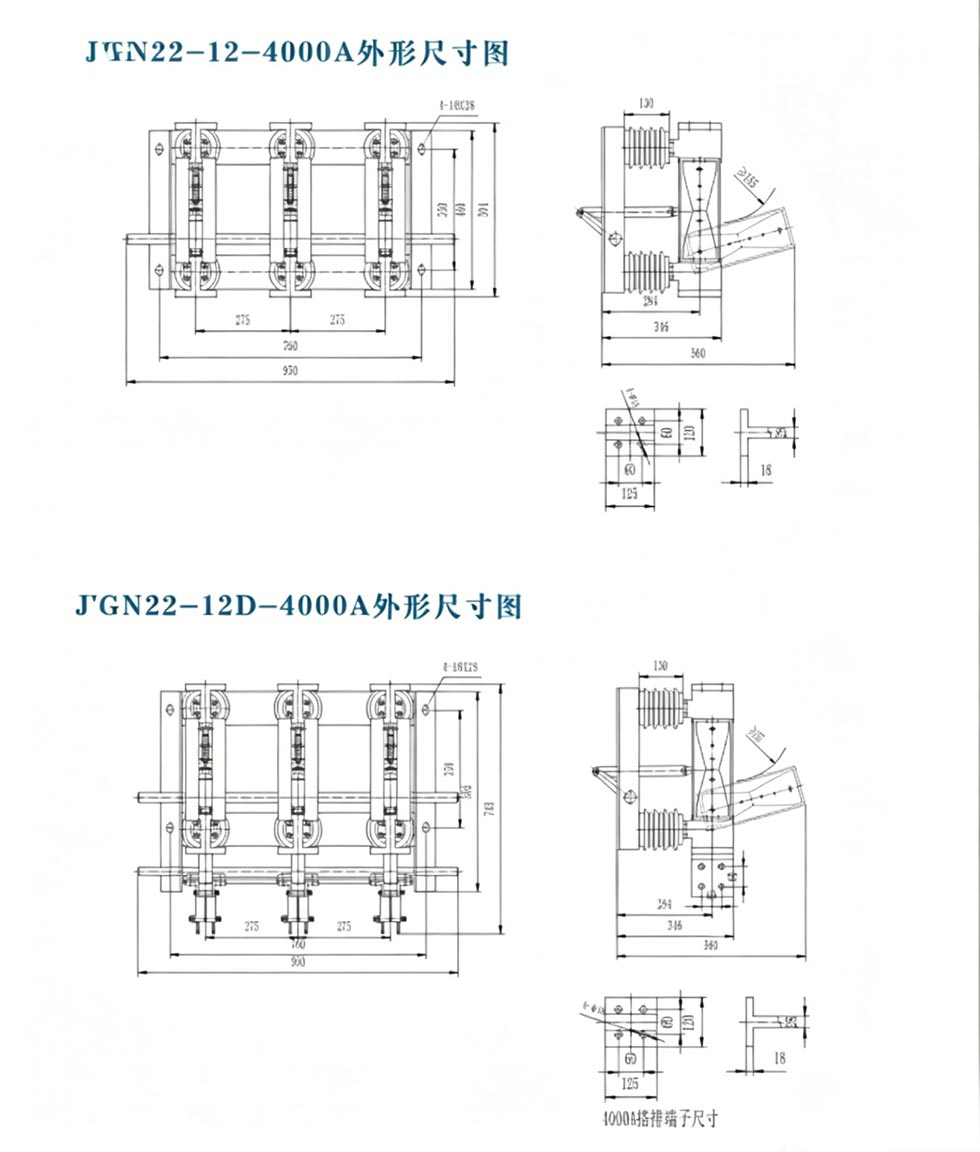

Buitenafmeting

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Praktische toepassing

Case: Een grote staalfabriek in Oost-China moest zijn 20 kV-generatoruitgangssysteem uitrusten met hogestroomisolatie uitrusting. De fabrieksomgeving was zwaar (veel stof, klasse IV-vervuiling) en er werden hoge stroomeisen gesteld (8000A), waarbij strenge eisen worden gesteld aan de betrouwbaarheid van apparatuur. Uiteindelijk heeft de fabriek gekozen voor de Usune GN□-20DW/8000-80 scheidingsschakelaar. De belangrijkste redenen waren het vervuilingsbestendige ontwerp en het aanpassingsvermogen aan klasse IV omgevingen met vervuiling, een nominale stroom van 8000 A die overeenkomt met de uitgangsbelasting van de generator, en een geïntegreerde aardingsschakelaar het garanderen van de onderhoudsveiligheid. Sinds de inbedrijfstelling in 2023 heeft de apparatuur ruim twee jaar stabiel gefunctioneerd. zorgt voor betrouwbare isolatie tijdens maandelijks onderhoud, waardoor het risico op elektrische schokken wordt geëlimineerd. De vervuilingsbestendige isolatoren vertonen geen duidelijke verouderings- of ontladingssporen, waardoor het onderhoud aanzienlijk wordt verminderd frequentie en kosten, wat bewijst dat de Usune GN-serie scheidingsschakelaar een ideale keuze is voor zwaar gebruik industriële energiesystemen.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste verschil tussen een scheidingsschakelaar en een belastingsschakelaar?

A1: Een scheidingsschakelaar is een onbelast schakelapparaat zonder boogdovend vermogen; het is alleen maar gewend Isoleer het circuit nadat de stroomonderbreker de belasting heeft uitgeschakeld. Een lastschakelaar kan een bepaalde belasting uitschakelen actueel. De scheidingsschakelaar uit de GN-serie biedt een zichtbare isolatieopening, waardoor absolute veiligheid wordt gegarandeerd onderhoud.

Vraag 2: Kan de binnentype-isolatieschakelaar uit de GN-serie normaal werken in gebieden op grote hoogte (≥2500m)?

A2: Ja. Het standaardmodel is geschikt voor hoogtes ≤2000m. Voor hoogtes ≥2500m kan Usune de isolatie verbeteren mechanische prestaties volgens de behoeften van de gebruiker om een stabiele werking van de apparatuur te garanderen.

Vraag 3: Welk onderhoud is vereist voor de hoofdschakelaars uit de GN-serie?

A3: Regelmatig onderhoud omvat: (1) Het controleren van isolatoren op scheuren en ontladingssporen; (2) Testen van de contactdruk en temperatuur (≤70℃ bij nominale stroom); (3) Het verifiëren van de integriteit van de aardingsschakelaar en het vergrendelingsapparaat; (4) Regelmatig smeren van het bedieningsmechanisme. Goed onderhoud kan een levensduur van 20-30 jaar garanderen.

De Usune GN-serie isolatieschakelaar voor binnen combineert geavanceerde technologie, betrouwbare prestaties en een breed bereik aanpassingsvermogen, waardoor het het voorkeursproduct is voor grote energiecentrales, staalfabrieken en industriële energiesystemen. Als Zhejiang Usune Electric Co., Ltd., een toonaangevende fabrikant in de Chinese hoogspanningselektronica-industrie, vertrouwt op het professionele R&D-team, het strikte kwaliteitscontrolesysteem en de rijke projectervaring bieden gebruikers hoogwaardige producten en maatwerkoplossingen. Of het nu gaat om nieuwe projecten of upgrades van apparatuur, het kan veilige, stabiele en efficiënte stroomisolatiebescherming.
