Lastscheidingsschakelaar voor binnen

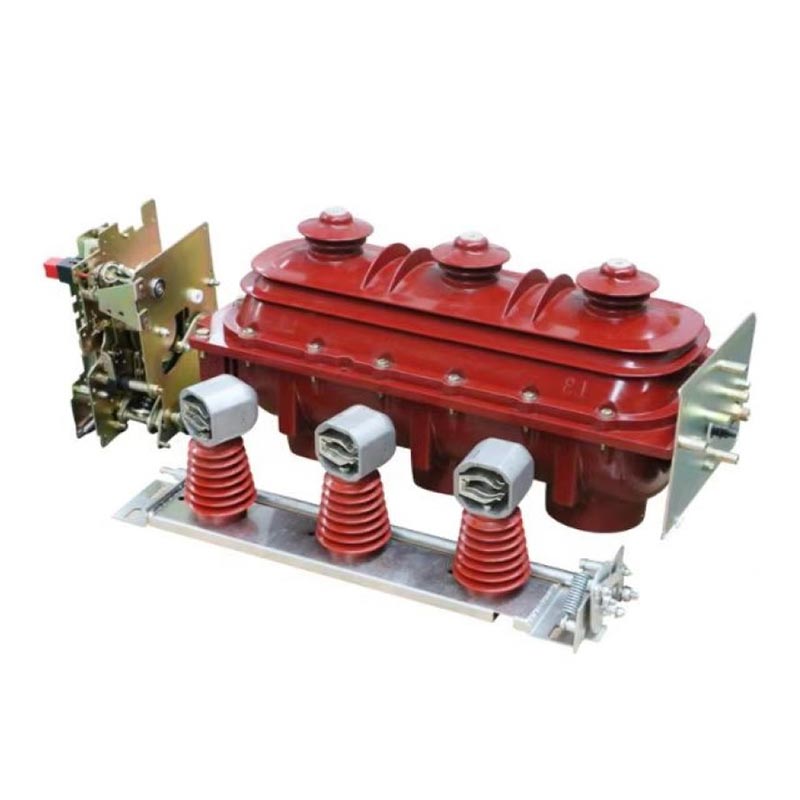

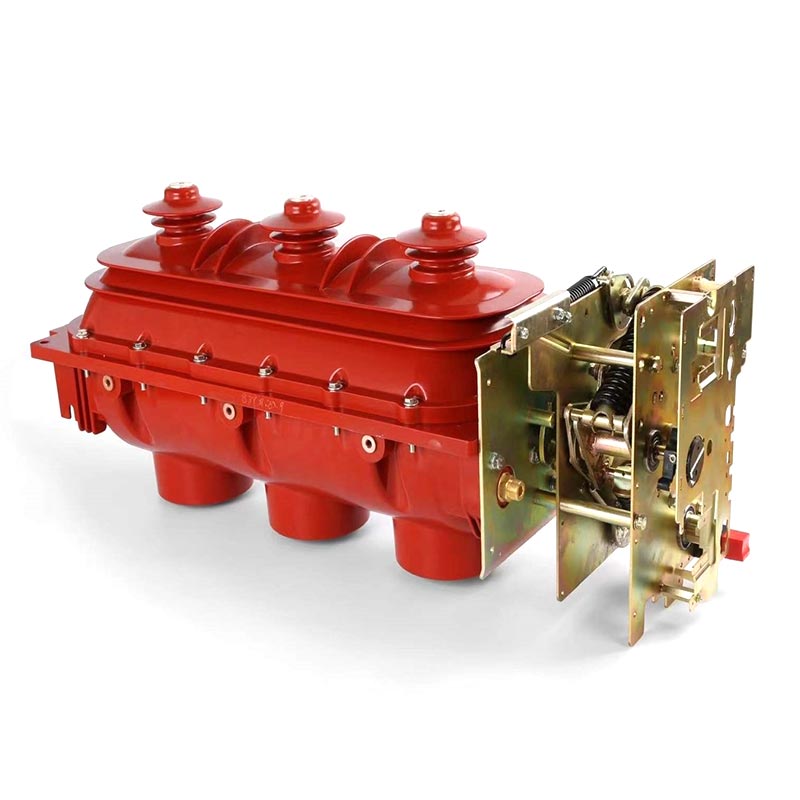

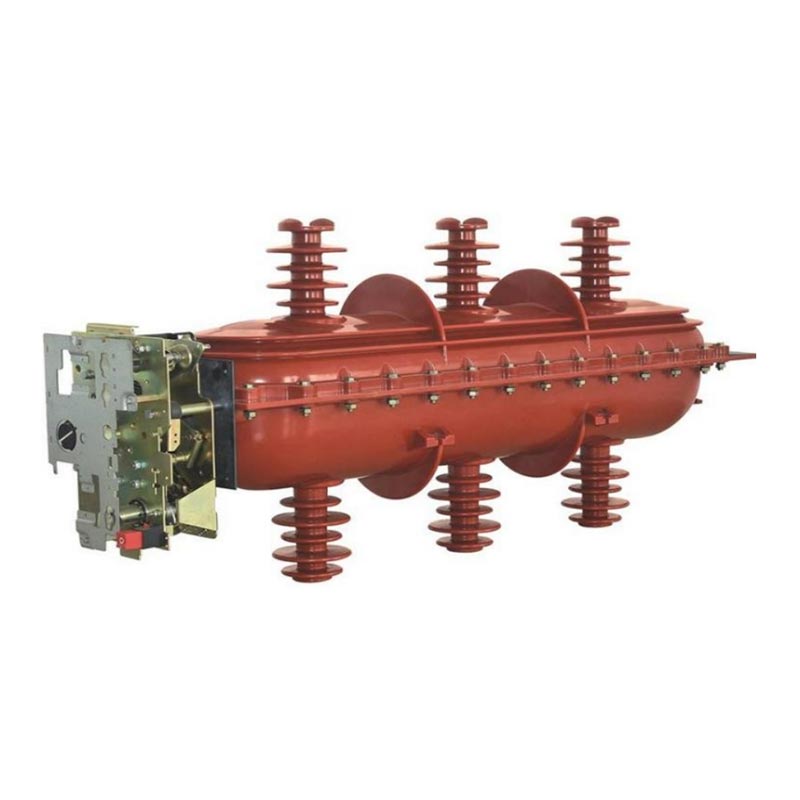

De Usune FLN36-40.5 lastscheidingsschakelaar voor binnen is een elektrisch hoogspanningscomponent die onafhankelijk is ontwikkeld en vervaardigd door Zhejiang Usune Electric. Het is speciaal ontworpen voor veilige en efficiënte stroomvoorziening distributiebehoeften van scenario's met een nominale spanning van 35 kV en is een belangrijk onderdeel van de moderne stroomdistributie systemen, vooral geschikt voor ringnetwerk- en dual-radiale voedingssystemen, spelen een cruciale rol bij het waarborgen ervan stabiele en veilige krachtoverbrenging en -distributie. Dit product kan zelfstandig belastingsstromen in- en uitschakelen en overbelastingsstromen, of kan in serie worden gecombineerd met een stroombegrenzende zekering ter vervanging van een stroomonderbreker. De belastingsschakelaar zorgt voor het schakelen van verschillende belastingstromen, terwijl de stroombegrenzende zekering voor het breken zorgt van zware overbelastingsstromen en kortsluitstromen, waardoor bescherming op meerdere niveaus voor het voedingssysteem wordt bereikt. Het is Dankzij de compacte structuur, eenvoudige installatie en onderhoudsvrije werking is het een ideaal product voor het stedelijke elektriciteitsnet upgrades en optimalisatie van de industriële stroomdistributie.

Producteigenschappen

1. Structurele voordelen

De Indoor Load Break Switch maakt gebruik van een dubbel-break, drie-positie, roterende bewegende contactstructuur, uitgerust met een boogdovende kamer met drie standen (open-dicht-grond), waardoor soepel schakelen onder verschillende bedrijfsomstandigheden wordt gegarandeerd omstandigheden en het verbeteren van de systeemstabiliteit. Het algehele driefasige installatieontwerp biedt een goede synchronisatie, minder componenten en gemakkelijke inbedrijfstelling en installatie, waardoor de moeilijkheid van constructie ter plaatse wordt verminderd onderhoud.

2. Isolatieprestaties

De schakelaar maakt gebruik van een bovenste en onderste gegoten behuizing van epoxyhars voor een afgedichte montage. Het hoofdcircuit en aarding circuitsysteem zijn allemaal in de behuizing ondergebracht, waardoor de externe omgeving effectief wordt geïsoleerd en stof wordt voorkomen en vochtcorrosie. De hoge isolatiesterkte van de breekpunten en de grote kruipafstand komen daarbij kijken de spanningsvereffenende afscherming op de uitgaande klemmen verbetert de betrouwbaarheid van de isolatie verder en voldoet aan de eisen strenge eisen aan hoogspanningsstroomdistributiesystemen.

3. Veiligheidsprestaties

Uitstekende veiligheidsprestaties. In het geval van een interne vlamboogfout, de zwakke achterstructuur van de buitenkabel zal scheuren en de overdrukklep aan de bovenkant van de kast gaat open, waardoor de overdrukluchtstroom wordt verdreven buiten de kast, waardoor schade aan apparatuur en persoonlijke veiligheidsrisico's worden voorkomen. Uitgerust met een vijfvoudige vergrendeling functie, elimineert het fundamenteel verkeerde bediening, waardoor de veiligheid van operators en apparatuur wordt gegarandeerd.

4. Bedieningsgemak

De Indoor Load Break Switch ondersteunt zowel handmatige als elektrische bedieningsmodi en kan zich flexibel aanpassen aan de locatie vereisten, die gemak en betrouwbaarheid bieden. Het heeft een onderhoudsvrij ontwerp, met een lange elektrische en mechanische levensduur, waardoor latere onderhoudskosten worden verminderd. Het schakelmateriaal is volledig vervaardigd uit aluminium-zink plaat, die corrosieweerstand en hoge mechanische sterkte biedt, geschikt voor verschillende werkomstandigheden binnenshuis.

Technische voordelen

1. Hoge isolatieveiligheid: gebruik van een primair hoogspanningsisolatieontwerp met hoge marge en een IP33 beschermingsklasse, het verbetert effectief het isolatieveiligheidsniveau van het voorste bedieningscompartiment het beschermen van de persoonlijke veiligheid van operators.

2. Brede toepasbaarheid: geschikt voor compacte, geminiaturiseerde en vaak gebruikte scenario's, die veel worden gebruikt in de stad elektriciteitsnetwerken, industriële en commerciële stroomdistributie, en nieuwe energienetwerkverbindingen, die tegemoetkomen aan uiteenlopende behoeften in de wereld verschillende scenario's.

3. Geïntegreerd ontwerp: compact combinatieschakelaarontwerp, geïntegreerde scheidingsschakelaar en aardingsfuncties, het verminderen van de bezetting van apparatuurruimte en het vergemakkelijken van de integratie van stroomdistributiesystemen.

4. Hoge betrouwbaarheid: maakt gebruik van een zeer betrouwbare SF6-belastingsschakelaar. De SF6-gasdruk is laag, de werking is betrouwbaar en de levensduur van het gasretentie kan 20 jaar bedragen, waardoor de noodzaak van frequente gasaanvulling wordt geëlimineerd langdurige stabiele werking.

Technische parameters

Boogblusprincipe

Deze lastscheidingsschakelaar voor binnen gebruikt SF6-gas als boogblusmedium, dat een uitstekende boogdoving heeft en isolatieprestaties. Wanneer de schakelaar de stroom onderbreekt, wordt er onmiddellijk een boog gegenereerd bij het scheiden van de spanning de bewegende en stationaire contacten. Aangedreven door het magnetische veld van de permanente magneet beweegt de boog snel en is langwerpig, terwijl het continu wordt geïoniseerd en gekoeld door het SF6-gas, en uiteindelijk uitdooft als de stroom stroomt overschrijdt nul, waardoor een veilige en snelle stroomonderbreking wordt bereikt.

Dubbele breekpuntafstand zorgt voor hoge isolatie- en breukisolatieniveaus. Gebruik maken van de permanente magneet Het roterende boogprincipe heeft een laag energieverbruik bij gebruik, een sterk boogdovende vermogen en minimale contactslijtage, waardoor de elektrische levensduur van de schakelaar effectief wordt verlengd.

Gebruiksvoorwaarden

Om een ​​stabiele werking van het product te garanderen, moet bij installatie en gebruik aan de volgende voorwaarden worden voldaan:
1. Hoogte: niet groter dan 1000 meter (bij bestelling moeten speciale vereisten worden opgegeven);
2. Omgevingstemperatuur: -25℃~+40℃;
3. Relatieve vochtigheid: dagelijks gemiddelde ≤95%, maandelijks gemiddelde ≤90%;
4. Seismische intensiteit: niet hoger dan klasse B;
5. Omgevingslucht vrij van ernstige vervuiling zoals stof, rook, chemische bijtende stoffen, brandbare gassen, benzine en zoutnevel.

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Praktische toepassingscasus

Als professionele fabrikant van elektrische hoogspanningsapparatuur in China leverde Yu Shun Electric FLN36-40.5 Indoor Load Break Switches voor een grootschalig upgradeproject voor het stedelijke elektriciteitsnet in Oost-China. Het betrokken project 35kV-distributielijnen in acht stedelijke gebieden, die woonwijken, commerciële centra en industrieparken bestrijken, met extreem hoge eisen aan de stabiliteit en veiligheid van de stroomvoorziening.

Vóór de upgrade had de bestaande schakelinstallatie last van slechte isolatie, frequent onderhoud en lage veiligheid. het niet voldoen aan de behoeften van de ontwikkeling van het stedelijke elektriciteitsnet. Na het selecteren van dit product is het project gerealiseerd drie belangrijke verbeteringen: Ten eerste vermindert het vijfvoudige in elkaar grijpende en boogdovende ontwerp verkeerde bediening en boogfouten, waardoor de systeemveiligheid wordt verbeterd; ten tweede vermindert het onderhoudsvrije ontwerp de maandelijkse onderhoudstijd met 80%, het verlagen van de exploitatie- en onderhoudskosten; en ten derde past de compacte structuur zich aan de installatieruimte binnenshuis aan van stedelijke onderstations, waardoor de integratie van het stroomdistributiesysteem wordt vergemakkelijkt. Het product heeft geen fouten gekend in ruim twee jaar werking, waardoor een stabiele stroomvoorziening voor meer dan 500.000 inwoners en meer dan 300 bedrijven is verzekerd, het verdienen van hoge erkenning van de projecteigenaar en de lokale energievoorzieningsafdeling. Usune Electric, als leverancier, leverde uitgebreide after-salesdiensten, waaronder installatiebegeleiding ter plaatse en technische training.

Veelgestelde vragen

Vraag 1: Wat is de levensduur van de Usune FLN36-40.5 lastschakelaar voor binnen en is regelmatig onderhoud vereist?

A1: Het product heeft een onderhoudsvrij ontwerp met een lange elektrische en mechanische levensduur. Het SF6-gas de retentielevensduur kan 20 jaar bedragen. Onder normale gebruiksomstandigheden is er geen regelmatig onderhoud vereist; alleen periodiek controles van de behuizing van de apparatuur, het bedieningsmechanisme en de gasdruk (indien nodig) zijn nodig. Alle Usune-producten ondergaan strenge kwaliteitstests voordat ze de fabriek verlaten om de levensduur en betrouwbaarheid van het product te garanderen.

Vraag 2: Wat zijn de verschillen tussen deze lastscheidingsschakelaar voor binnenshuis en een traditionele stroomonderbreker, en waarin? scenario's Kan het een stroomonderbreker vervangen?

A2: Het belangrijkste verschil is dat lastscheidingsschakelaars hoofdzakelijk worden gebruikt voor het in- en uitschakelen van belastingsstromen en overbelasting stroom, terwijl traditionele stroomonderbrekers bovendien kortsluitstromen kunnen onderbreken. Dit product, gecombineerd met een stroombegrenzende zekering in serie, kan een stroomonderbreker vervangen: de lastscheidingsschakelaar is verantwoordelijk voor het in- en uitschakelen van verschillende belastingstromen, terwijl de stroombegrenzende zekering bestand is tegen zware overbelasting en kortsluitstroomonderbreking. Het is geschikt voor 35kV-ringnetwerken en dual-radiale voedingssystemen (zoals zoals stedelijke elektriciteitsnetvertakkingen, industriële en commerciële distributieruimten, enz.), terwijl de apparatuurkosten worden verlaagd het garanderen van de systeemveiligheid. Als professionele fabrikant in China kan Yushun Electric professionele technische apparatuur leveren begeleiding om klanten te helpen bij het selecteren van geschikte oplossingen.
