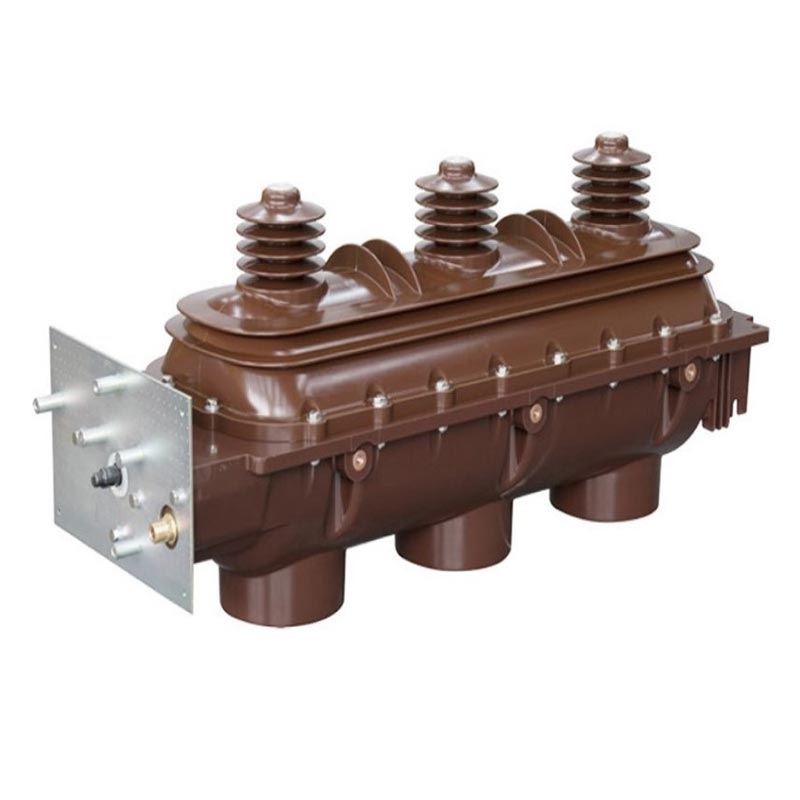

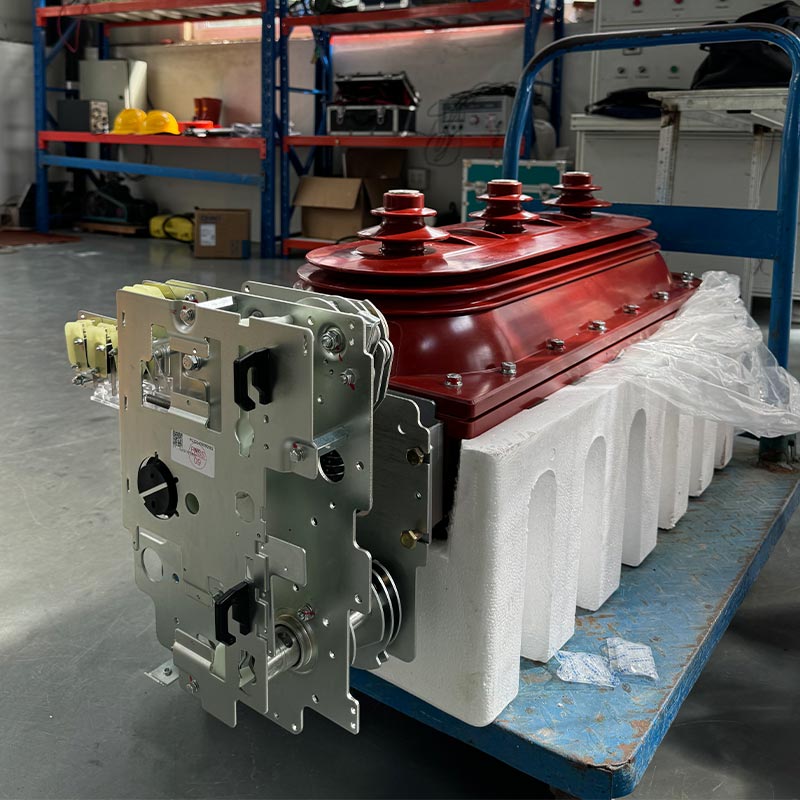

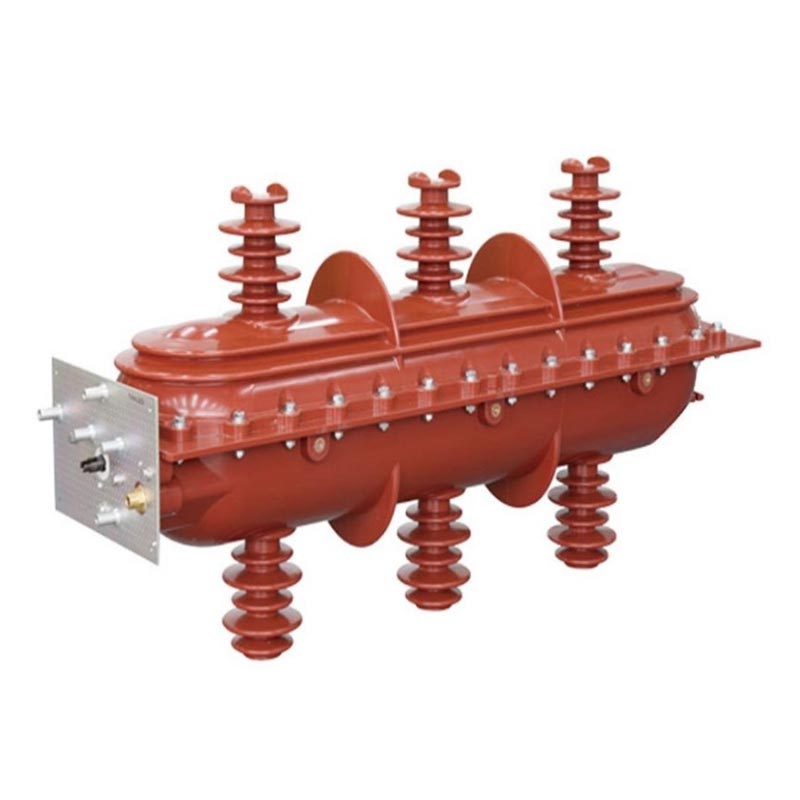

Sf6-belastingsschakelaar voor binnen

De Usune Indoor Sf6 Load Switch is een nieuwe generatie hoogspanningsschakelapparatuur, speciaal ontworpen voor binnen scenario's voor stroomverdeling. Het is ontwikkeld door het professionele R&D-team van Usune en heeft een uitgebreid type ondergaan testen en de prestaties ervan voldoen aan de GB3804-, GB16926-, IEC60265- en IEC60420-normen.

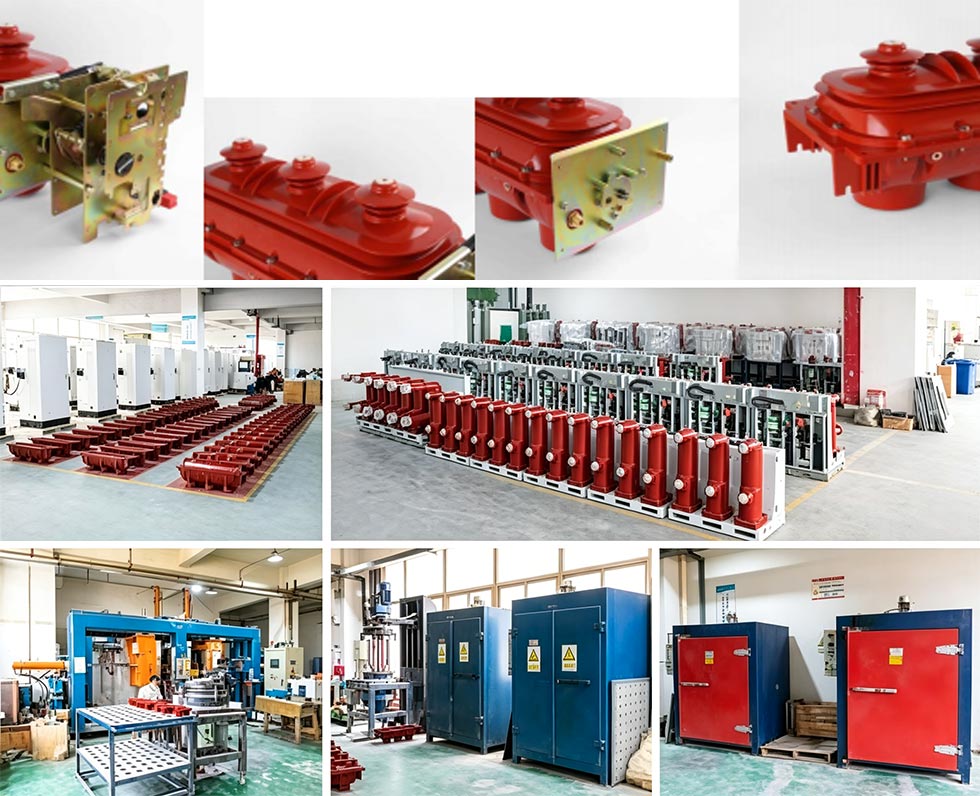

Als professionele fabrikant van elektrische hoogspanningsapparatuur heeft Usune productie-installaties gestandaardiseerd in China is uitgerust met geavanceerde productieapparatuur en strenge kwaliteitscontroleprocessen om ervoor te zorgen dat elk product voldoet aan de normen. De producten gebruiken SF6-gas als isolatie- en boogblusmedium, wat dergelijke voordelen biedt als hoge isolatiesterkte, efficiënte boogdoving, compacte structuur en lange levensduur, effectief het oplossen van de pijnpunten van slechte stabiliteit en hoge onderhoudskosten van traditionele lastschakelaars.

Kern technische parameters

1. Toepasselijke systemen: Driefasige AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Boogdovend medium: SF6-gas (inert, niet-giftig, hoge elektronegativiteit, hoog rendement op millisecondenniveau boog doven)

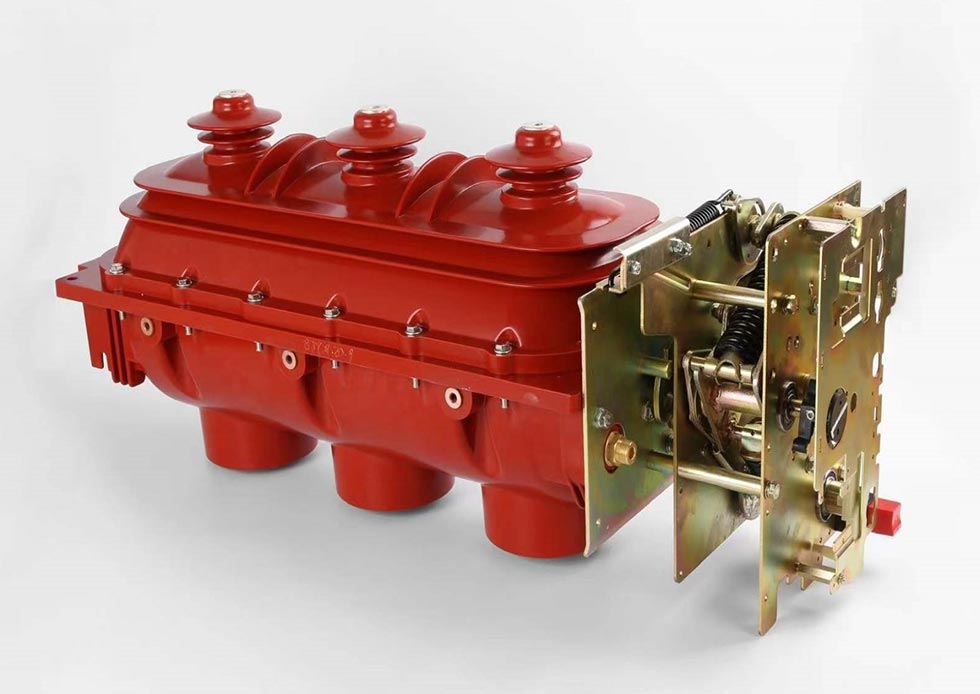

3. Bedieningsmechanisme: veerbediend mechanisme (standaard handmatige energieopslag, optionele elektrische opening en sluiting voor afstandsbediening)
4. Werkstatus: boogbluskamer met drie posities: "Close-Open-Ground"
5. Afdichtingsprestaties: speciaal dynamisch en statisch afdichtingsontwerp, uitgerust met een manometer voor realtime toezicht houden

Toepassingsbereik

SF6-belastingsschakelaars voor binnenshuis worden veel gebruikt in scenario's voor stroomdistributie binnenshuis, zoals in de industrie en de mijnbouw ondernemingen, hoogbouw, stedelijke woonwijken, onderstations, grote winkelcentra, luchthavens, metro's en ziekenhuizen voor het schakelen van belastingsstromen, het besturen en beschermen van circuits en distributietransformatoren; wanneer Uitgerust met een tastbare kabelfrontconnector aan de uitgang, zijn ze bijzonder geschikt voor kabelaftakking (aansluit)kasten.

Belangrijkste technische parameters

Structurele kenmerken en veiligheidsvoordelen

1. Superieure isolatie en boogdovende structuur

De bovenste en onderste schaal zijn spuitgegoten met epoxyhars en vormen een afgesloten, met gas gevulde binnenholte isoleert effectief de externe omgeving. De boogdovende kamer met drie standen voltooit het sluiten, openings- en aardingsoperaties stap voor stap door de rotatie van een gemeenschappelijk bewegend contact, waardoor duidelijkheid wordt gegarandeerd status en betrouwbare werking. SF6-gas heeft een hoge diëlektrische sterkte en uitstekende boogdovende prestaties, snel doven van de boog die ontstaat tijdens het schakelen.

2. Betrouwbare afdichting en drukbewaking

De Indoor SF6 Load Switch maakt gebruik van een speciaal dynamisch en statisch afdichtingsontwerp, dat een uitstekende afdichting biedt prestaties en het voorkomen van SF6-gaslekkage. Een manometer is prominent op de mechanismekast geplaatst om te controleren gasdruk in realtime, waardoor tijdige detectie van potentiële gevaren door operators wordt vergemakkelijkt.

3. Uitgebreide veiligheidsvergrendelingen

Er zijn betrouwbare mechanische vergrendelingen geïnstalleerd tussen de lastschakelaar en de aardingsschakelaar, en tussen de aardingsschakelaar en de voordeur (voor stroomverdeling in een kast), waardoor verkeerde bediening wordt voorkomen en de veiligheid van personeel en materieel. Ter verbetering is aan het uitlaatuiteinde een egaliserende beschermkap aangebracht isolatie prestaties.

4. Flexibele bediening en ruimtebesparend ontwerp

De standaardconfiguratie omvat een handmatig veerbelast bedieningsmechanisme; optioneel elektrisch openen en sluiten maakt bediening op afstand mogelijk. De compacte structuur en kleine voetafdruk maken het geschikt voor kleine hoogbouw onderstations en andere toepassingen met beperkte installatieruimte.

Gebruiksvoorwaarden

1. Normale bedrijfsomstandigheden

- Omgevingstemperatuur: -25℃~+40℃
- Hoogte: niet meer dan 2000 meter
- Luchtvochtigheid: dagelijkse gemiddelde relatieve vochtigheid <95%, maandgemiddelde <90%; dagelijkse gemiddelde dampdruk ≤2,2 kPa, maandgemiddelde ≤1,8kPa

2. Speciale bedrijfsomstandigheden

Volgens de GB/T11022-1999-norm moet de Indoor Sf6 Load Switch onder normale omstandigheden werken. Als de Er wordt niet voldaan aan de bedrijfsomstandigheden (bijvoorbeeld een hoogte van meer dan 2000 meter, te hoge temperatuur en vochtigheid, etc.), alstublieft Neem vooraf contact op met de fabrikant om een normale werking van het product te garanderen.

Toepassingscasus uit de echte wereld

Casestudy: China Stedelijk Metro-stroomdistributieproject

Een belangrijke metrolijn heeft betrouwbare indoor hoogspanningslastschakelaars nodig voor het stroomdistributiesysteem van het station. hoge eisen stellen aan de veiligheid, stabiliteit en compactheid van de apparatuur. Bij dit project is gekozen voor de Usune FLN36-12D model, waarvan de compacte structuur geschikt is voor de beperkte ruimte van metro's. Zijn betrouwbare afdichting en boogdovende prestaties zorgen voor een stabiele werking in de vochtige ondergrondse omgeving. Sinds de ingebruikname in 2024 heeft het geen enkele storing gekend en veel lof ontvangen van de projecteigenaar.

Veelgestelde vragen

Vraag 1: Wat moet ik doen als de SF6-gasdrukmeter op de schakelaar een abnormale waarde weergeeft?

A1: Stop onmiddellijk met het gebruik van de schakelaar om schade aan apparatuur of veiligheidsongevallen te voorkomen. Controleer eerst op gaslekken. Als er geen lekkages zijn, wacht tot de temperatuur zich heeft hersteld en kijk of de druk weer normaal wordt. Als er Als er een lek is of als de druk niet kan worden hersteld, neem dan onmiddellijk contact op met de klantenservice van Usune. De De fabrikant zal professionele technici sturen om het probleem op te lossen.

Vraag 2: Kan de Usune Indoor SF6 Load Switch worden gebruikt in omgevingen boven 2000 meter hoogte?

A2: De normale bedrijfshoogte bedraagt ​​niet meer dan 2000 meter. Grotere hoogten zullen de isolatieprestaties beïnvloeden. Als gebruik in omgevingen op grote hoogte, raadpleeg vooraf Usune. Als professionele leverancier kunnen wij maatwerk leveren oplossingen en pas het isolatieontwerp aan om een stabiele werking te garanderen.

Vraag 3: Hoe vaak heeft het product onderhoud nodig en wat zijn de belangrijkste onderhoudspunten?

A3: Onder normale omstandigheden wordt een uitgebreid onderhoud elke 1-2 jaar aanbevolen. Kernitems zijn onder meer: (1) Controleren van SF6-gasdruk en afdichting; (2) Controle van de betrouwbaarheid van mechanische vergrendelingen; (3) De schakelaar reinigen en mechanismedoosoppervlakken; (4) Controle van de nauwkeurigheid van positie-indicatoren; (5) Controle van het bedieningsmechanisme en indien nodig smeermiddel toevoegen. Raadpleeg voor meer informatie de producthandleiding of neem contact op met de klantenservice. Gebruiker verzorgt tevens professionele onderhoudstrainingen.

Merkbetrokkenheid en after-sales service

Als professionele fabrikant en leverancier van elektrische hoogspanningsapparatuur heeft Usune de productie gestandaardiseerd fabrieken in China. Volgens het principe 'Kwaliteit eerst, veiligheid eerst' ondergaan alle producten een strenge kwaliteit inspectie voordat het de fabriek verlaat, waarbij wordt voldaan aan de relevante certificeringsnormen om de autoriteit van het product te garanderen betrouwbaarheid.

Wij bieden uitgebreide after-sales services, waaronder installatiebegeleiding, inbedrijfstelling, onderhoud en technische opleiding. Ons after-salesteam bestaat uit ervaren professionele technici die snel reageren behoeften en efficiënte oplossingen bieden. Wij handhaven altijd het kernconcept ‘Alles voor een veilig gebruik van elektriciteit" en samen met gebruikers werken aan het creëren van een veilige en stabiele energiedistributieomgeving.
