Ontkoppel schakelaar 12kv 10kv 1000a 1250a

Usune Disconnect Switch 12kV 10kV 1000A 1250A is een kernproduct ontwikkeld door het bedrijf dat zich richt op de behoeften van industriële hoogspanningsstroomdistributie. Het is speciaal ontworpen voor generatoruitgangen en hoogspanningsaansluitingen systemen, die zich aanpassen aan spanningsniveaus van 10 kV en 12 kV, en die de reguliere stroomspecificaties van 1000 A en 1250A.

De 12kV/10kV/1000A/1250A scheidingsschakelaar bestaat uit drie onafhankelijke enkelpolige units en kan bovendien flexibel worden ingezet geconfigureerd als een driepolig geïntegreerd elektrisch hoogspanningsapparaat. Het beschikt over een compacte structuur, handig werking en betrouwbare isolatie. Als vlaggenschipproduct dat in eigen huis is ontwikkeld, voldoet het aan de isolatie-, aardings- en eisen ter voorkoming van verontreiniging onder verschillende bedrijfsomstandigheden. Het bereikt betrouwbare circuitschakeling onder onbelaste omstandigheden, waardoor een duidelijk zichtbare isolatiebreuk ontstaat, waardoor de veiligheid van onderhoudspersoneel tegen de bron.

Kernvoordelen

1. Geavanceerde technologie en stabiele prestaties

- Integreert de nieuwste elektrische hoogspanningstechnologie voor huishoudelijk gebruik, optimaliseert het geleidende circuit en de isolatie ontwerp, vermindert de contactweerstand en verbetert het draagvermogen van hoge stromen;
- Ondersteunt binnen- (N) en buitenconfiguraties, met optionele aardingsschakelaar (D) en vervuilingsbestendige (W) typen zich aanpassen aan complexe bedrijfsomstandigheden;
- Maakt gebruik van zeer sterke isolatiematerialen en roestbestendige metalen componenten, die bestand zijn tegen veroudering en corrosie, levensduur verlengen.

2. Conform en gecertificeerd, veilig en betrouwbaar

- GB 1985-2014 "AC-scheidingsschakelaars voor hoogspanning en aardingsschakelaars"
- GB/T 11022-2011 "Gemeenschappelijke technische vereisten voor hoogspanningsschakelapparatuur en besturingsapparatuurnormen"
- DL/T 486-2010 "Technische voorwaarden voor het bestellen van hoogspannings-AC-scheidingsschakelaars en aardingsschakelaars"
- DL/T 593-2006 "Technische vereisten voor hoogspanningsschakel- en besturingsapparatuur"

3. Sterk aanpassingsvermogen en breed scala aan toepassingen

- Spannings-/stroomspecificaties: 10 kV, 12 kV; 1000A, 1250A, uitbreidbaar naar 2000A-10000A hoogstroommodellen;
- Beschikbare typen: niet-geaard, enkelvoudig geaard, doorwandig type, dat voldoet aan verschillende installatievereisten;
- Omgevingstolerantie: breed bedrijfstemperatuurbereik van -50 ℃ tot +50 ℃, hoogte ≤2000 m (aanpasbaar voor hoogtes boven 2500 m), aardbevingsbestendig tot magnitude 8, 20 mm... Bestand tegen ijsvorming, geschikt voor klasse III en IV vervuilingsgebieden.

Technische parameters

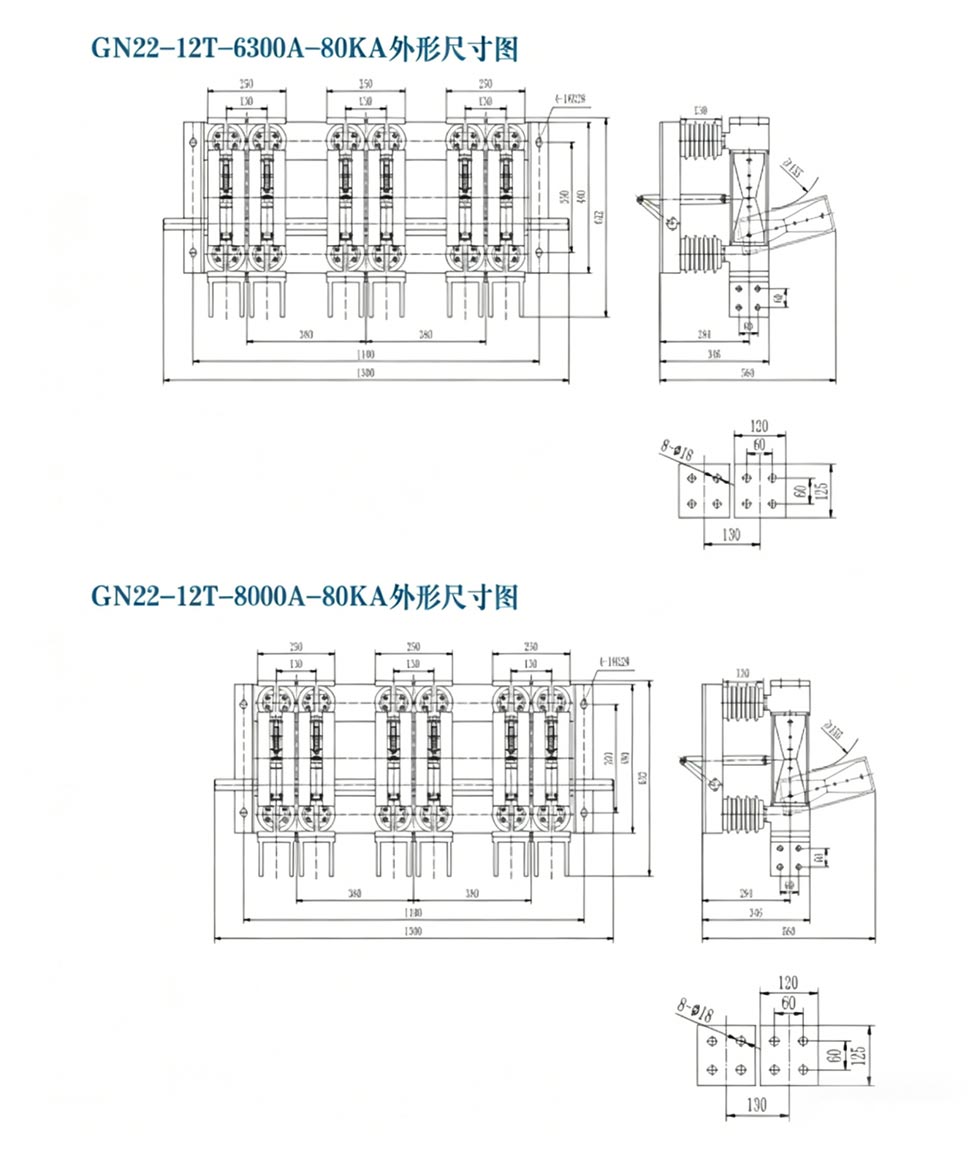

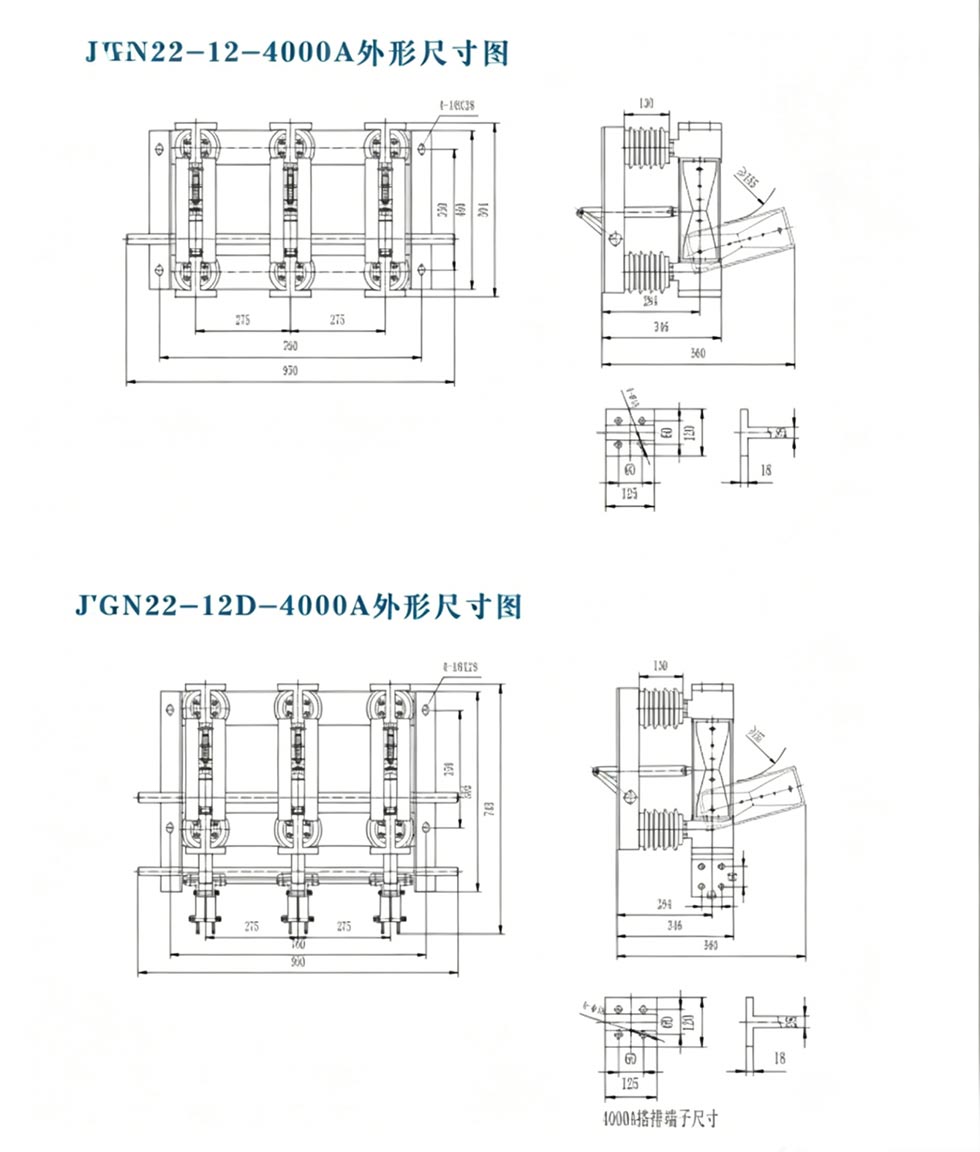

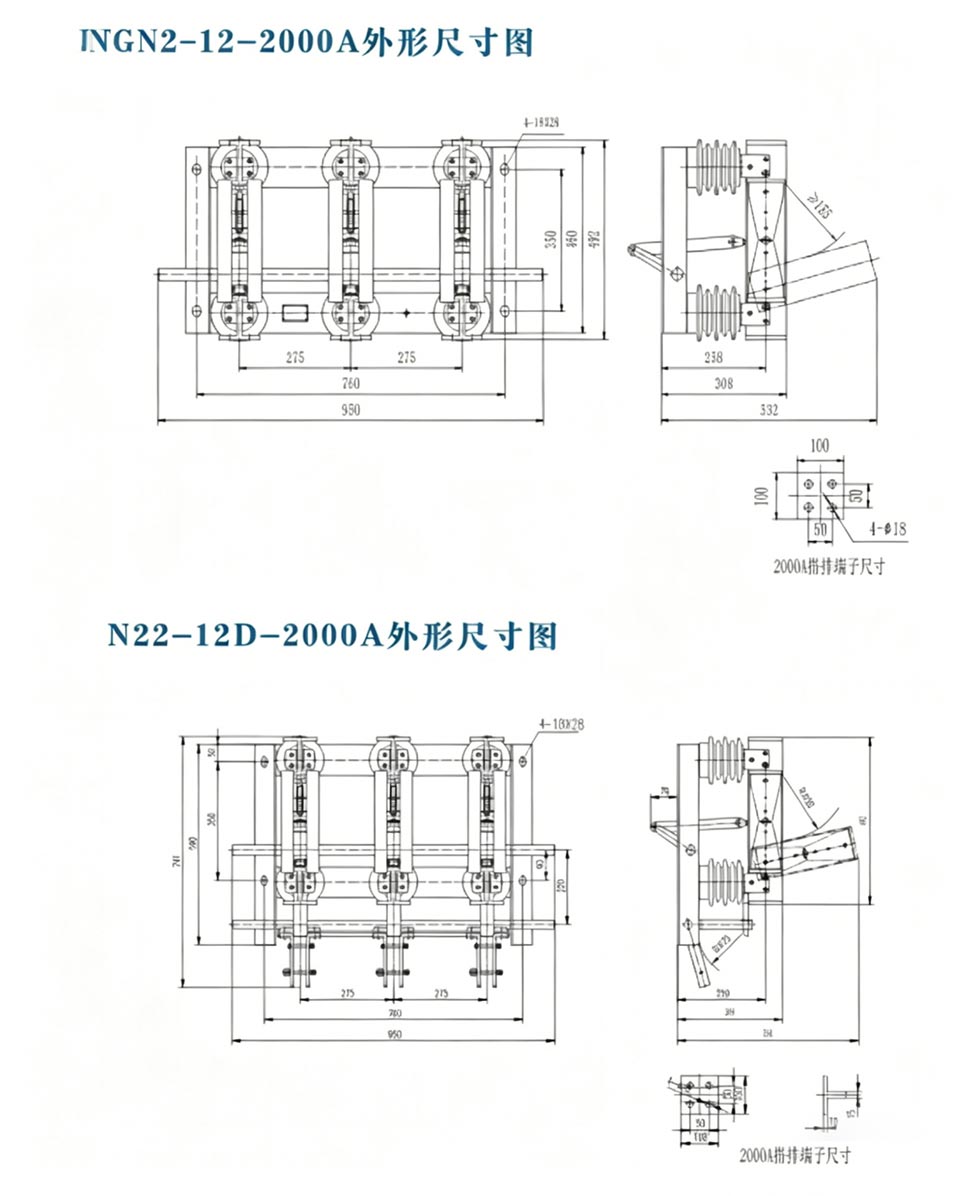

Buitenafmeting

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Echte toepassingsgevallen

Geval 1: Upgrade van het 12 kV-stroomdistributiesysteem in een grote staalfabriek

Een staatsstaalfabriek moest de isolatieapparatuur voor de 12 kV-hoogspanningsdistributieruimte upgraden. De De belangrijkste uitdagingen waren verwarming met hoge stroomsterkte, slechte bescherming tegen vervuiling buitenshuis en hoge onderhoudsveiligheidsrisico's. De Er werd gekozen voor de Usune GN□-12DW/1250A scheider (met aarding en bescherming tegen vervuiling), geschikt voor zware omstandigheden buitenshuis stof omgevingen. De nominale stroom van 1250A voldoet aan de vereisten voor vollastgebruik van de staalproductie lijn.

- Implementatieresultaten: De apparatuur is 2 jaar in bedrijf geweest zonder oververhitting of isolatie mislukkingen. De aardingsfunctie is betrouwbaar en de isolatieonderbreking is duidelijk tijdens onderhoud. Onderhoud de efficiëntie is met 40% toegenomen, wat heeft geresulteerd in langdurige bulkinkooporders van de klant.

Geval 2: Isolatie van 10 kV-generatoruitgang bij een grote thermische energiecentrale

Er was een thermische energiecentrale van 300 MW nodig om isolatieapparatuur te configureren bij de 10 kV-generatoruitgang aanpassingsvermogen op grote hoogte, hoge stroomstabiliteit en trillingsweerstand. De Usune GN□-10/1000A voor binnen Er werd gekozen voor een hoofdschakelaar, met een op maat gemaakte, versterkte oplossing op grote hoogte die geschikt is voor fabrieksgebieden met hoogtes ≤2200m en bestand tegen sterke trillingsomstandigheden.

- Implementatieresultaten: De apparatuur heeft gedurende 3 jaar stabiel gefunctioneerd en is bestand tegen de impact van grote stromen bij de generatoruitgang zonder dat er sprake is van struikelen of storingen, waardoor een veilige isolatiebescherming voor de unit wordt geboden onderhoud en wordt een referentietoepassing in energiecentrales.

Veelgestelde vragen

Vraag 1: Wat is het kernverschil tussen de Usune Disconnect Switch 12kV 10kV 1000A 1250A en gewone ontkoppeling schakelaars?

A: Het kernverschil ligt in het hoge stroomdraagvermogen en het aanpassingsvermogen aan de omgeving. Gewoon scheidingsschakelaars hebben een nominale stroom van ≤630A, terwijl Usune-producten zich richten op 1000A en 1250A hoge stroom scenario's, waarbij de geleidende structuur wordt geoptimaliseerd om de warmteontwikkeling te verminderen; tegelijkertijd ondersteunen ze maatwerk voor gebruik binnen/buiten, bescherming tegen vervuiling, aarding, enz., en is bestand tegen extreme temperaturen van -50℃ tot +50℃, waardoor ze geschikt zijn voor zware omstandigheden zoals staalfabrieken en energiecentrales, waar gewone producten kunnen niet voldoen.

Vraag 2: Ondersteunt deze ontkoppelingsschakelaar het gebruik in omgevingen op grote hoogte en in zwaar vervuilde omgevingen?

EEN: Ja. Het standaardmodel is geschikt voor hoogtes ≤2000m en vervuilingsniveaus III-IV. Voor hoogtes ≥2500m, de compatibiliteit kan worden verbeterd door op maat gemaakte oplossingen zoals versterkte isolatie en verminderde nominale stroom. Voor zwaar vervuilde omgevingen is er een vervuilingsbestendig (W) model beschikbaar, waarbij gebruik wordt gemaakt van vervuilingsbestendig isolatoren om de anti-flashover-mogelijkheden te verbeteren. Dit model is uitgevoerd in diverse hoogtestaalsoorten fabrieken en energiecentrales.

Vraag 3: Wat is de garantieperiode voor de 12kV, 10kV, 1000A en 1250A scheidingsschakelaars? Is installatiebegeleiding voorzien van after-sales?

A: Usune biedt een garantie van 2 jaar, die gratis reparatie en vervanging van onderdelen dekt voor niet door de mens veroorzaakte fouten binnen de garantieperiode. Het after-salesteam biedt gratis installatiebegeleiding en technische training en kan u helpen met inbedrijfstelling op afstand of ter plaatse. Aangepaste technische oplossingen worden ook ondersteund om apparatuur te garanderen aanpassingsvermogen aan de omstandigheden ter plaatse en elimineert onderhoudsproblemen.
