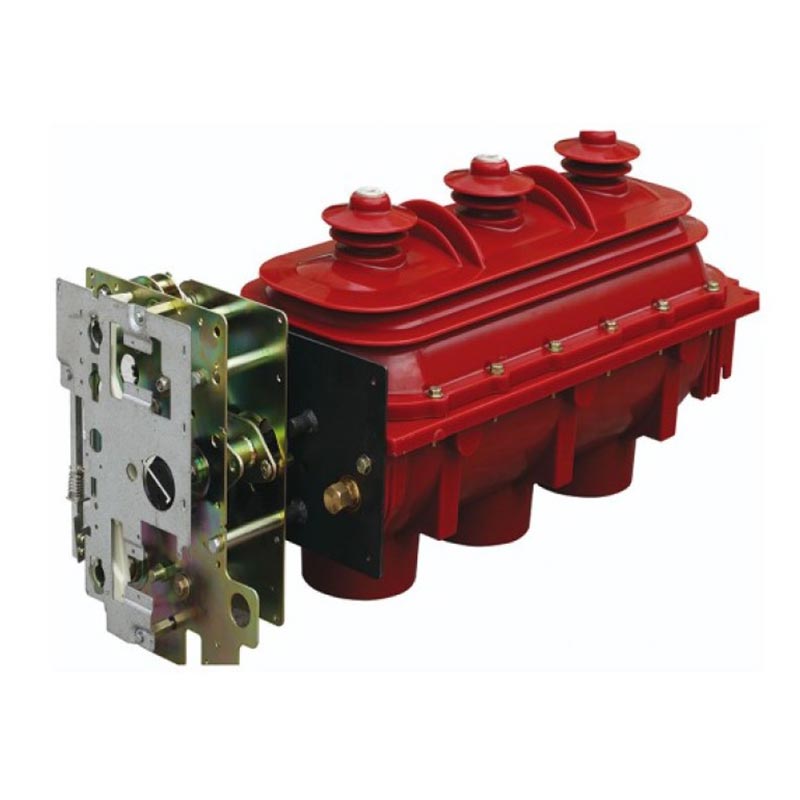

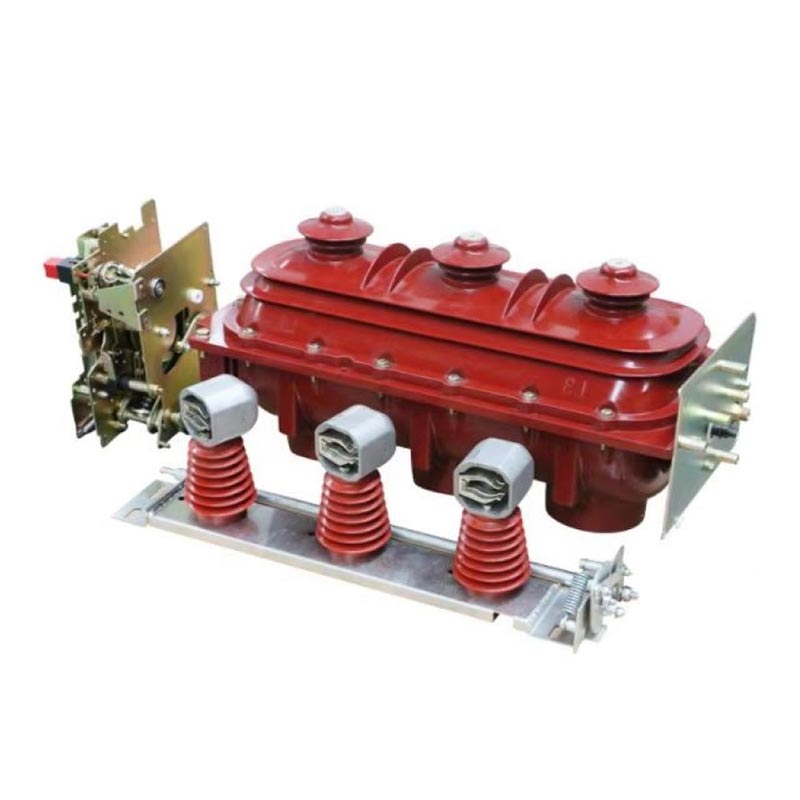

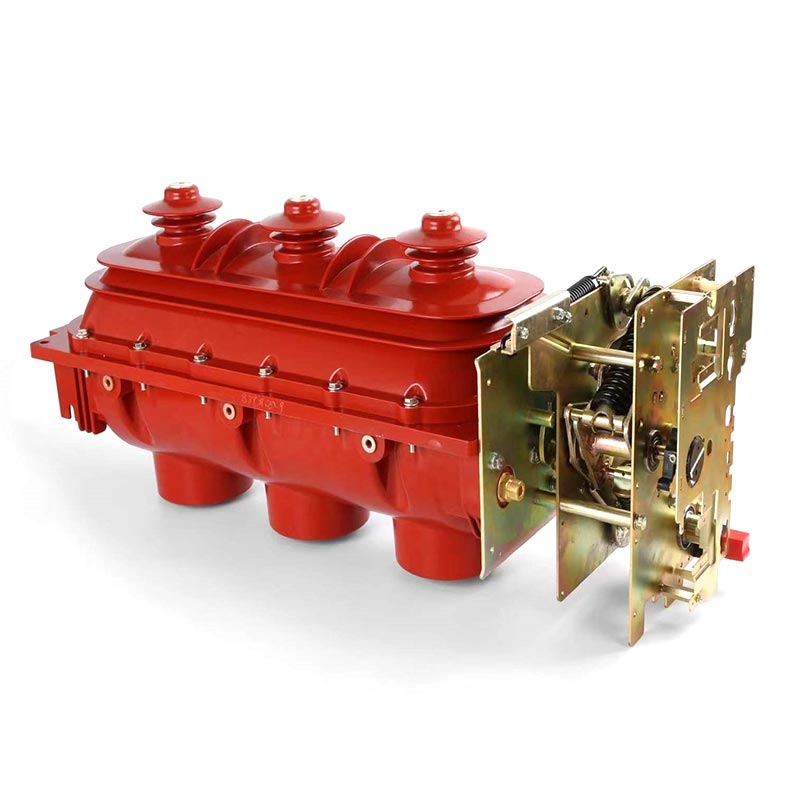

Rmu lastscheidingsschakelaar

De Usune RMU Load Break Switch omvat hoofdzakelijk drie soorten onafhankelijk ontwikkelde producten: AC voor binnen hoogspannings-SF6-lastschakelaars, apparaten met een combinatie van lastschakelaar en zekering en op de kabel gemonteerde lastschakelaars, voor de modellen FLN36-12D (lastschakelaar) en FLRN36-12D (combinatieapparaat lastschakelaar en zekering). Deze producten kunnen voldoen aan de behoeften van diverse stroomdistributiescenario's en zijn bijzonder geschikt voor het complex operationele vereisten van het Chinese energiesysteem. Als kernproduct van Zhejiang Usune Electric Co., Ltd. is dit De schakelaar wordt vervaardigd in de moderne fabriek van het bedrijf en ondergaat gedurende het hele proces strenge kwaliteitstests om stabiele en betrouwbare prestaties te garanderen.

Kernvoordelen

1. Usune is al vele jaren nauw betrokken bij de R&D en productie van elektrische hoogspanningsapparatuur, het accumuleren van rijke ervaring in veldtoepassingen. De RMU-lastscheidingsschakelaar wordt door duizenden mensen op grote schaal gebruikt projecten zowel nationaal als internationaal, waarbij het aanpassingsvermogen en de betrouwbaarheid ervan in verschillende omgevingen worden geverifieerd.

2. De RMU Load Break Switch is onafhankelijk ontwikkeld door het professionele R&D-team van Usune en absorbeert geavanceerde buitenlandse technologieën en het optimaliseren van het ontwerp ervan om te voldoen aan de werkelijke kenmerken van het Chinese energiesysteem. Het is het boogdovende principe, het structurele ontwerp en het bedieningsmechanisme weerspiegelen allemaal een diepgaande professionele expertise in op het gebied van hoogspanningsschakelapparatuur.

3. Het product heeft een volledige reeks typetests doorstaan en de prestaties zijn volledig in overeenstemming met GB 3804, GB 16926, IEC 60265- en IEC 60420-normen, wat de technische autoriteit en naleving ervan aantoont.

4. Het maakt gebruik van een speciale dynamische en statische afdichtingsstructuur, beschikt over uitstekende afdichtingsprestaties en is uitgerust met een visuele manometer voor realtime monitoring. Betrouwbare mechanische vergrendelingen zorgen voor operationele veiligheid. Als Usune, een professionele fabrikant, biedt uitgebreide after-sales service, waardoor het vertrouwen van de klant verder wordt vergroot.

Structurele kenmerken

1. De belastingsschakelaar en gecombineerde elektrische apparaten bestaan uit een uniforme geïsoleerde behuizing, schakellichaam en veer bedieningsmechanisme, zekeringhouder en zekeringuitschakelsysteem. Op de kabelkop gemonteerde lastschakelaars zijn uitgerust met een speciale geïsoleerde behuizing en een universeel veerbedieningsmechanisme.

2. De bovenste en onderste behuizing zijn gegoten met epoxyhars om een ​​afgedichte, met gas gevulde binnenholte te vormen. De rotatie van het gemeenschappelijke bewegende contact bereikt drie posities: "sluiten", "openen" en "aarden", waardoor flexibel en betrouwbaar schakelen.

3. De voorkant van de mechanismekast is uitgerust met een SF6-manometer en een positie-indicator. De positie indicator is direct gekoppeld aan de aandrijfas met bewegend contact, waardoor een nauwkeurige en betrouwbare indicatie wordt gegarandeerd.

4. Aan de achterkant van de behuizing bevindt zich een drukontlastingspoort. Bij interne overdruk als gevolg van een storing, gas wordt achterwaarts afgevoerd, waardoor voorwaartse uitstoot wordt voorkomen en de veiligheid van het personeel wordt gewaarborgd.

5. Er zijn betrouwbare mechanische vergrendelingen aangebracht tussen de lastschakelaar en de aardingsschakelaar, en tussen de aardingsschakelaar en de voordeur (paneel passend) om het risico van verkeerde bediening te voorkomen.

6. Op de kabelklemmen gemonteerde belastingsschakelaars zijn uitgerust met anti-aanraakkabelconnectoren aan de voorkant, die hoogspanning ondersteunen kabelverbindingen aan zowel de inkomende als uitgaande uiteinden, en zijn specifiek ontworpen voor kabelaftakkingen/-aansluitingen dozen.

Boogblusprincipe

De RMU Load Break Switch gebruikt SF6-gas als boogdovend medium en vertoont een uitstekende boogdovende werking prestatie. Wanneer de schakelaar de stroom onderbreekt, scheiden de bewegende en stationaire contacten zich, waardoor een boog ontstaat. Aangedreven door een permanent magnetisch veld, roteert de boog snel rond de contacten, waardoor een snelle deïonisatie wordt bereikt afkoelen, blussen op het huidige nuldoorgangspunt; na het breken, een dubbele breuk met een hoog niveau van Er wordt isolatie-isolatie gevormd, wat resulteert in een sterk breekvermogen, minimale contactslijtage en een lange elektrische levensduur leven.

Bedieningsmechanisme

1. Type II handmatig veerbedieningsmechanisme

Wordt gebruikt voor het schakelen, sluiten, openen en aarden van de lastschakelaar. De bovenste bedieningsgaten bedienen de aardingsschakelaar en het onderste bedieningsgat besturen de belastingsschakelaar; na sluitingstijd begint de reisveer slaat synchroon energie op en de trip kan alleen worden vrijgegeven via een handmatige knop of zekeringsignaal.

2. Type II elektrisch veerbedieningsmechanisme

Gebaseerd op het handmatige mechanisme, voegt dit ontwerp een motorenergieopslagapparaat en een uitschakelspoel toe. Handmatig en elektrisch werking zijn onafhankelijk en interfereren niet met elkaar. Het ondersteunt afstandsbediening en bediening spanning omvat AC220V, DC220V, DC110V en DC48V.

Bedrijfsomstandigheden

1. Normale bedrijfsomstandigheden

- Omgevingstemperatuur: −25 °C ~ +40 °C
- Hoogte: niet meer dan 2000 meter
- Vochtigheid: Dagelijkse gemiddelde relatieve vochtigheid ≤95%; maandelijkse gemiddelde relatieve vochtigheid ≤90%; dagelijkse gemiddelde waterdamp druk ≤2,2 kPa; maandelijkse gemiddelde waterdampdruk ≤1,8kPa
- Omgevingslucht vrij van aanzienlijke hoeveelheden stof, rook, corrosieve/ontvlambare gassen, dampen en vervuiling door zoutnevel
- Externe trillingen en seismische interferentie zijn verwaarloosbaar
- Door het secundaire circuit geïnduceerde elektromagnetische interferentieamplitude ≤1,6 kV

2. Speciale bedrijfsomstandigheden

Volgens GB/T 11022-1999 "Gemeenschappelijke technische vereisten voor hoogspanningsschakelapparatuur en besturingsapparatuurnormen", de schakelaar moet onder normale omstandigheden werken; als de werkelijke bedrijfsomstandigheden afwijken van het normale bereik (zoals hoogte boven 2000 m, hoge temperatuur, hoge luchtvochtigheid en gemakkelijke condensatie, enz.), heeft de gebruiker nodig om tot overeenstemming te komen met de fabrikant.

Belangrijkste technische parameters

Zekering Technische parameters

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Werkelijke toepassingsgevallen

Geval 1: Stroomdistributieproject in een woongemeenschap in Hangzhou, China Een grote woongemeenschap in Hangzhou, met hoge eisen aan de stabiliteit en veiligheid van de stroomvoorziening, heeft gekozen voor de Usune FLRN36-12D load break apparaat met schakelaar-zekeringcombinatie als belangrijkste stroomdistributieapparatuur na vergelijking. Geïnstalleerd in de Het onderstation van de gemeenschap is verantwoordelijk voor het schakelen en beschermen van elektriciteitsleidingen voor 8 woningen gebouwen (1200 huishoudens). Sinds de inbedrijfstelling in 2024 heeft de apparatuur ruim twaalf maanden stabiel gefunctioneerd zonder struikelen of stroomuitval. Het betrouwbare in elkaar grijpende ontwerp en de SF6-boogdovende prestaties voorkomt effectief stroomuitval veroorzaakt door foutstromen, waardoor het normale leven van de bewoners wordt gewaarborgd. Als leverancier voor Bij dit project zorgde Usune voor installatiebegeleiding op locatie en regelmatige onderhoudsdiensten, wat veel lof opleverde van het gemeenschapseigendomsbeheer en de bewoners.

Veelgestelde vragen

Vraag 1: Aan welke normen voldoet de Usune RMU Load Break Switch en hoe worden de betrouwbare prestaties ervan gegarandeerd?

A1: Het product heeft een volledige reeks typetests doorstaan en de prestaties zijn volledig in overeenstemming met GB 3804 "3kV~63kV AC Hoogspanningslastonderbreker", GB 16926 "Hoogspanningslastonderbreker-zekeringcombinatieapparaat", en IEC 60265 en IEC 60420-normen. Bovendien is het product onafhankelijk ontwikkeld door Usune, met strenge kwaliteitscontrole gedurende het gehele proces, van de inkoop van grondstoffen tot de productie en het testen in de fabriek. Zijn unieke dynamiek en statische afdichtingsstructuur, realtime drukbewaking en betrouwbare mechanische vergrendelingen zorgen allemaal voor een lange termijn stabiele werking.

Vraag 2: Kan de Usune RMU lastscheidingsschakelaar worden gebruikt in speciale omgevingen zoals grote hoogte en hoge luchtvochtigheid?

A2: Het product is ontworpen om compatibel te zijn met normale bedrijfsomstandigheden (hoogte ≤ 2000 m, temperatuur −25 °C ~+40 °C, enz.). Als de werkelijke bedrijfsomstandigheden afwijken van het normale bereik (bijvoorbeeld een hoogte van meer dan 2000 meter, hoge temperaturen, hoge luchtvochtigheid en condensatie), moeten gebruikers contact opnemen met de fabrikant (Zhejiang Usune Electric Co., Ltd.) vooraf. Het professionele R&D-team van Usune kan op maat gemaakte oplossingen bieden op basis van specifieke vereisten omgevingen om een stabiele werking van het product te garanderen.
