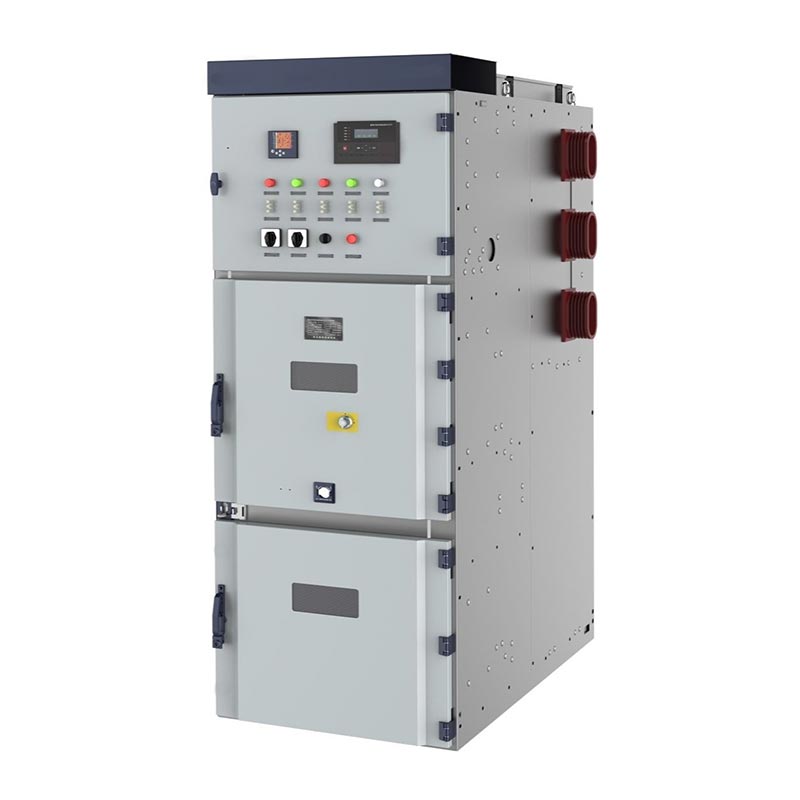

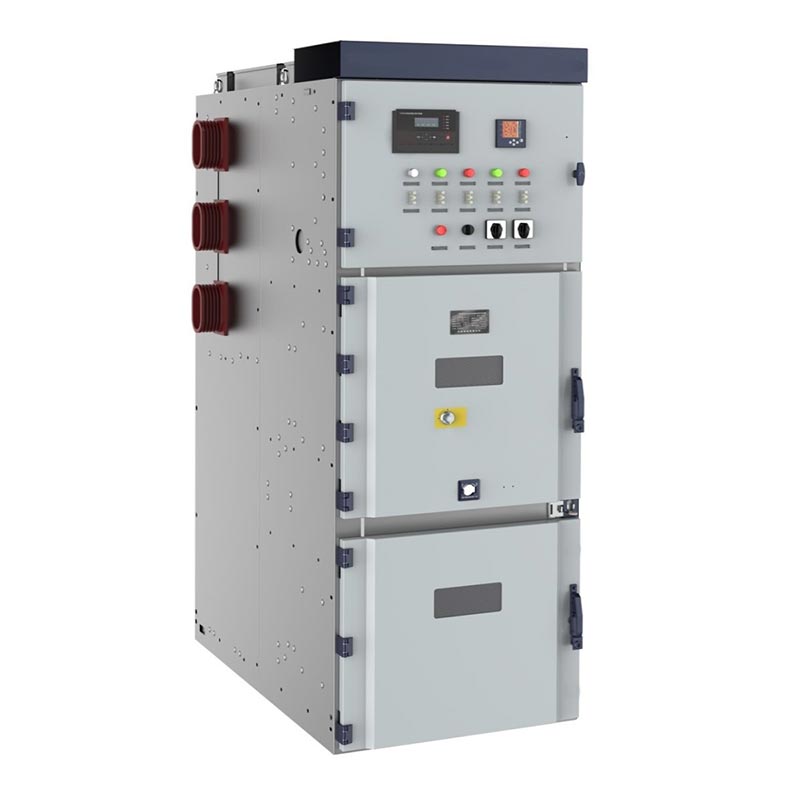

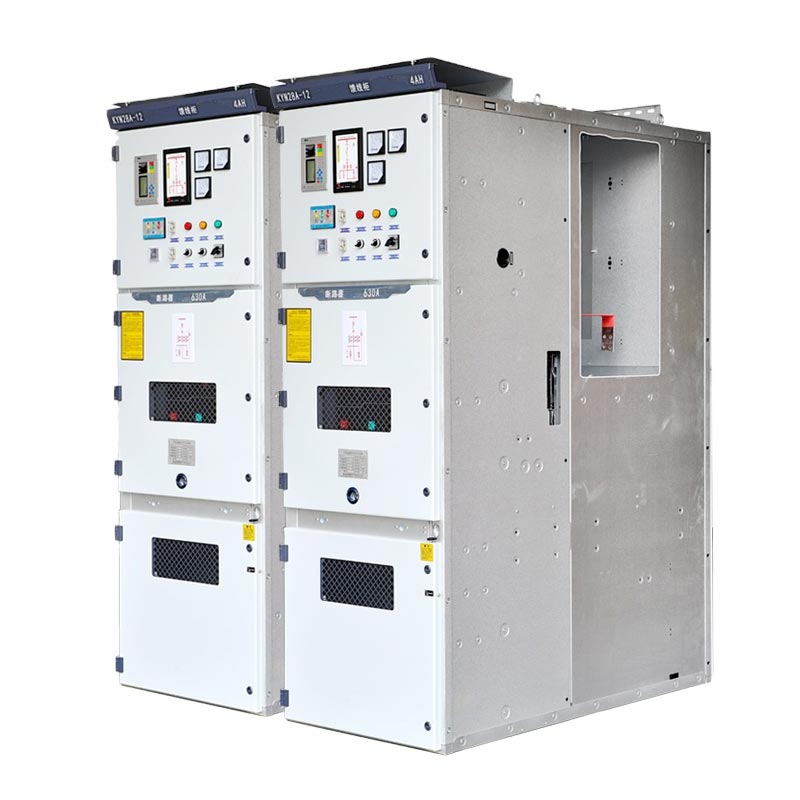

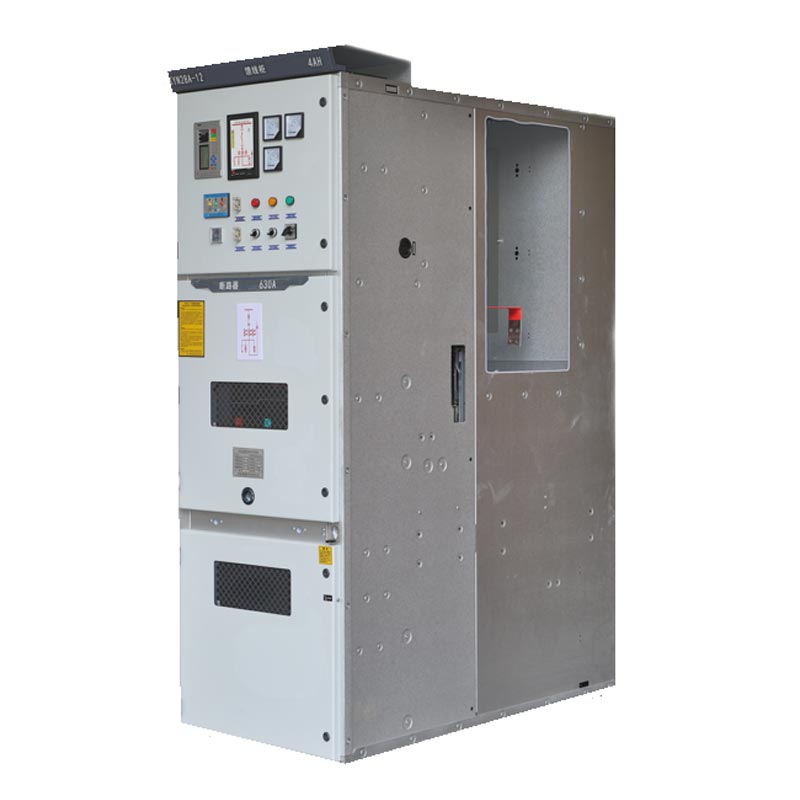

De Usune Kyn28 Switchgear 24kV is een met metaal beklede uittrekbare middenspanningsvacuümschakelaar voor binnen met een nominaal vermogen spanningen die mainstream-niveaus van 13,8 kV, 17,5 kV, 20 kV en 24 kV dekken. Specifiek ontworpen voor driefasige wisselstroom 50/60 Hz energiesystemen, zijn de kernfuncties efficiënte stroomontvangst en nauwkeurige distributie, terwijl ook real-time mogelijk wordt gemaakt circuitcontrole, foutbeveiliging en monitoring van de operationele status. Als benchmarkproduct uit de 14 jaar van Usune ervaring op het gebied van middenspanningselektronica, het ontwerp integreert een volwassen structuur en geavanceerde technologie, Het balanceren van elektrische prestaties met gebruiksgemak en onderhoud, en volledig voldoen aan de essentiële middenspanning behoeften op het gebied van energiedistributie van de energie-, industriële en bouwsectoren.
Laagspanningsschakelapparatuur
Middenspanningsschakelapparatuur
De Kyn28 Switchgear 24kV voldoet strikt aan meerdere gezaghebbende nationale en internationale technische normen om naleving te garanderen tijdens de ontwerp-, productie- en testprocessen. Kernnormen omvatten:
- Nationale normen: GB3906-2006 "3,6-40,5 kV AC metaalomsloten schakel- en besturingsapparatuur", GB/T11022 "Algemeen
Technische vereisten voor hoogspanningsschakel- en besturingsapparatuur", DL/T404 "Technische bestelvoorwaarden
AC-hoogspanningsschakelaar voor binnen"
- Internationale norm: IEC62271-200 "AC-metaalgesloten schakel- en besturingsapparatuur met nominale spanning boven 1 kV
en lager dan 52 kV"
1. Temperatuur: -15℃~40℃; Vochtigheid: Dagelijks gemiddelde ≤95%, Maandelijks gemiddelde ≤90%
2. Hoogte ≤1000m, seismische intensiteit ≤8 graden
3. Vrij van corrosieve en brandbare gassen en frequente trillingen; speciale bedrijfsomstandigheden kunnen worden aangepast
bij onderhandeling.

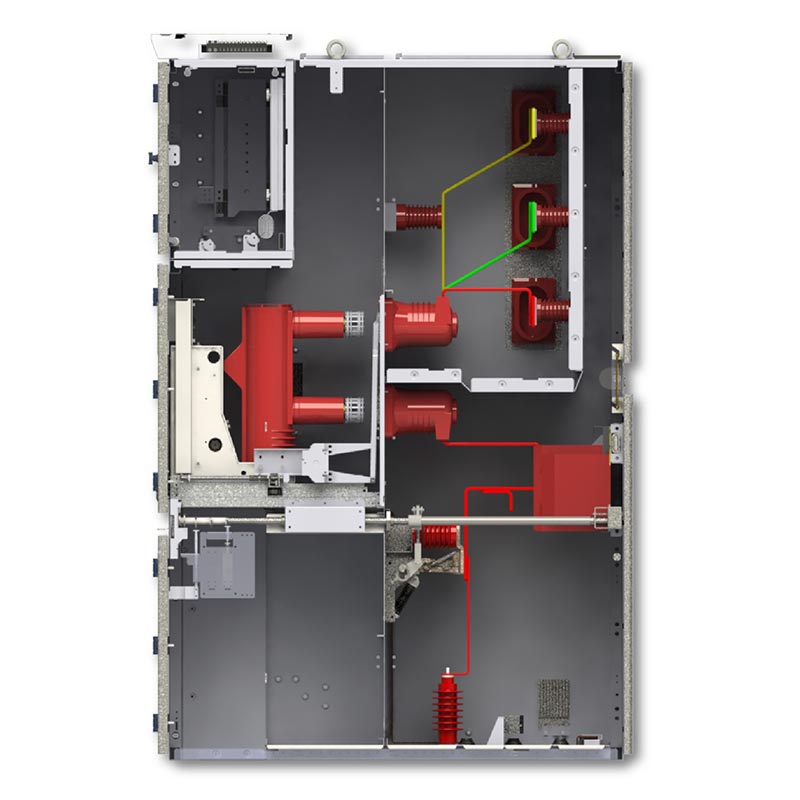

1. Gepantserde gesloten structuur: Onafhankelijk verdeelde functionele kamers isoleren elektrische bogen, waardoor de veiligheid wordt vergroot.
2. Verwijderbare handkar: vergemakkelijkt de vervanging en het onderhoud van componenten, waardoor de uptime wordt verkort.
3. Dubbele vergrendeling: biedt vijfvoudige bescherming, waardoor verkeerde bediening wordt geëlimineerd.
4. Vacuümboogblussing: Sterk boogblusvermogen, lange levensduur, geschikt voor frequent gebruik.
5. Drukontlastingskanaal: gerichte drukontlasting in geval van een storing, waardoor de omliggende apparatuur wordt beschermd.
| Parametercategorie | Kernindicatoren |
| Nominale spanning | 13,8 kV, 17,5 kV, 20 kV, 24 kV |
| Nominale frequentie | 50 Hz/60 Hz |
| Nominale stroom | 630A~3150A |
| Nominale kortsluitstroom | 25kA~50kA |
| Beschermingsniveau | IP4X (kast), IP2X (tussen compartimenten) |
| Item | Eenheid | Parameter | |
| Nominale spanning | kV | 24 | |
| Nominale frequentie | Hz | 50 | |
| Nominale stroom van stroomonderbreker | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Nominale stroom schakelkast | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Nominale dynamische stroom (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Nominale constante stroom (piek) | kA | 40, 50, 63, 80, 100, 125 | |
| Nominale kortsluitbreekstroom | kA | 16, 20, 25, 31,5, 40, 50 | |
| Nominale kortsluitstroom | kA | 40, 50, 63, 80, 100, 125 | |
| 1min stroomfrequentie bestand tegen spanning | Pool-pool, pool-aarde | kV | 65 |
| Over isolerende afstand | kV | 79 | |
| Blikseminpuls weerstaat spanning (piek) | Pool-pool, pool-aarde | kV | 125 |
| Over isolerende afstand | kV | 145 | |
| Beschermingsniveau | IP4X voor behuizing, IP2X voor isolatieruimte en open ruimte voor stroomonderbrekers | ||
| Let op: het kortsluitvermogen van CT moet apart worden bekeken. | |||
Case 1: Stroomdistributieproject in een groot chemisch industriepark in Zuidoost-Azië. Usune, als professional fabrikant heeft voor dit park 82 schakelpanelen geleverd, geschikt voor zware belastingen, zonder prestatieverlies na 3 jaar ononderbroken gebruik, een lokale benchmark geworden.
Case 2: Stroomdistributieproject in een superhoog commercieel complex in China. Toegepast op een super van 428 meter hoogbouw ondergronds onderstation, het compacte ontwerp en de hoge bescherming passen zich aan de afgesloten omgeving aan en zorgen ervoor stabiele stroomvoorziening voor een dagelijkse stroom van ruim 100.000 mensen.
1. Professionele kracht: 14 jaar diepe teelt, met onafhankelijke R&D en productie op maat
mogelijkheden.
2. Strenge kwaliteitscontrole: volledige kwaliteitscontrole, elk apparaat wordt geleverd met een compleet testrapport.
3. Efficiënte levering: standaardbestellingen worden binnen 15-20 dagen geleverd, aanpasbaar aan dringende behoeften.
4. Maatwerkservices: ondersteunt OEM-, logo- en parameteraanpassingen om aan individuele behoeften te voldoen.
5. Garantie na verkoop: 12 maanden garantie, reactie na verkoop en oplossing binnen 1-3 dagen.
De Usune Kyn28 Switchgear 24kV is met zijn volwassen technologie en betrouwbare prestaties de voorkeur geworden keuze voor middenspanningsstroomdistributie wereldwijd. Het benutten van de voordelen van de Chinese toeleveringsketen en directe fabriekslevering positioneert Usune zich als een professionele fabrikant en betrouwbare leverancier, die hieraan bijdraagt de ontwikkeling van de mondiale energie-infrastructuur.
