De Zhejiang Usune Electric Co., Ltd. KYN28-12 middenspanningsvacuümschakelapparatuur, ontwikkeld op basis van jarenlange R&D ervaring en markteisen, is geschikt voor 3,6–12 kV elektriciteitsnetten en enkele/dubbele railsystemen, waardoor stroomvoorziening mogelijk is ontvangst, distributie, controle en bescherming.
De KYN28-12 middenspanningsvacuümschakelapparatuur heeft strenge IEC-typetests doorstaan. Het bedrijf beschikt over een uitgebreid ISO 9001-, ISO 14001- en ISO 45001-managementsysteem, dat een stabiele werking van het product garandeert. Als professional leverancier van stroomdistributieapparatuur, Usune houdt zich aan het principe van "eerste kwaliteit, technologie-gedreven" en biedt standaardconfiguraties en maatwerkoplossingen voor diverse projecten.
Laagspanningsschakelapparatuur
Middenspanningsschakelapparatuur

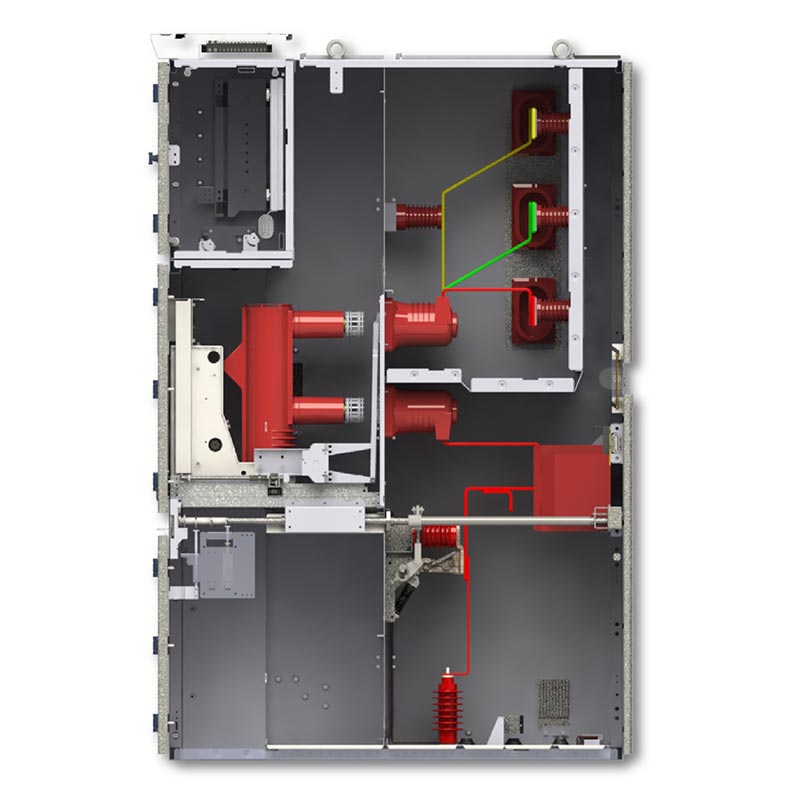

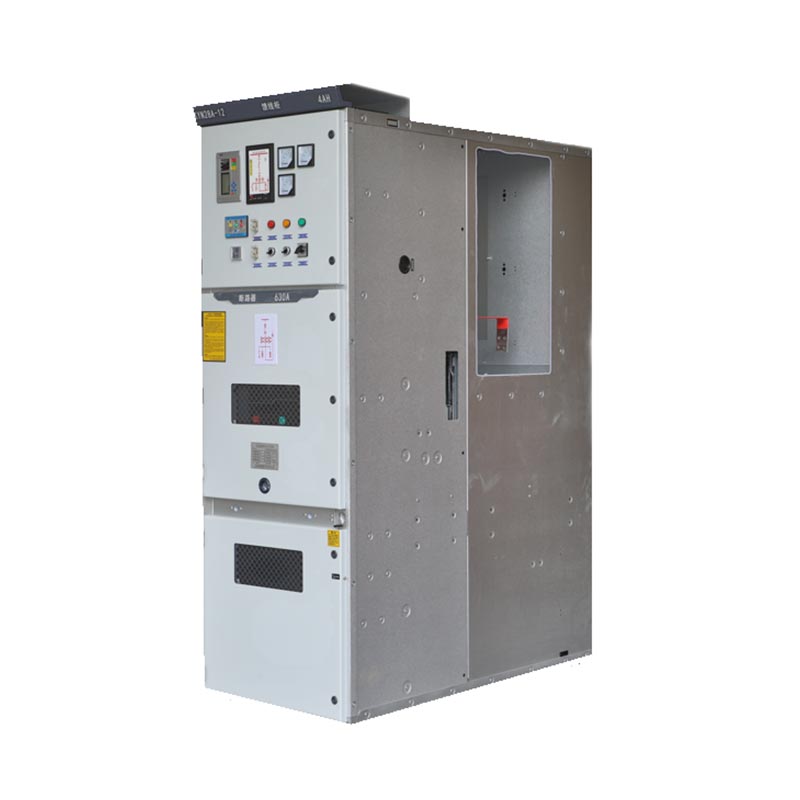

De KYN28-12 middenspanningsvacuümschakelaar heeft een volledig gesloten metalen gepantserde structuur. De kast is gemaakt van zeer corrosiebestendig aluminium-zink gelegeerd staalplaat met een IP4X-beschermingsgraad. Interne rails, stroomonderbrekers, kabels en laagspanningscomponenten zijn onafhankelijk van elkaar gescheiden, waardoor de verspreiding effectief wordt onderdrukt van breukbogen. Uitgerust met een speciaal overdrachtsmechanisme, vergemakkelijkt het het duwen en positioneren van de trolley, ondersteunt frontonderhoud en wandmontage en bespaart vloerruimte.
Uitgerust met een uitgebreid "vijf-proof" vergrendelingssysteem om elektrische verkeerde bediening te voorkomen; onafhankelijk er kunnen verwarmingselementen worden geselecteerd voor het stroomonderbrekercompartiment en het kabelcompartiment om condensatiecorrosie te voorkomen; Het kabelcompartiment biedt voldoende ruimte, waardoor een nette bedrading en gemakkelijk onderhoud mogelijk zijn.
Compatibel met meerdere vacuümstroomonderbrekers zoals VS1-12, ABB VD4 en Schneider HVX; kan worden geconfigureerd met spanningstransformatoren, isolatiewagens en andere modules; de trolleys zijn universeel uitwisselbaar, waardoor er minder nodig is onderhoudsproblemen en -kosten.
| Parameter | Details |
| Nominale spanning | 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV |
| Nominale frequentie | 50/60 Hz |
| Nominale stroom | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Nominale kortstondige weerstandsstroom (4s) | 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA |
| Nominaal isolatieniveau | Stroomfrequentie: 42 kV (1 min); Blikseminpuls: 75 kV (piek) |
| Beschermingsniveau | Shell IP4X, IP2X tussen compartimenten |
| Omgevingstemperatuur | -15°C~+40°C |
| Paneeltypen | Inkomend, uitgaand, transformatorbeveiliging, buskoppeling, PT/VT, etc. |

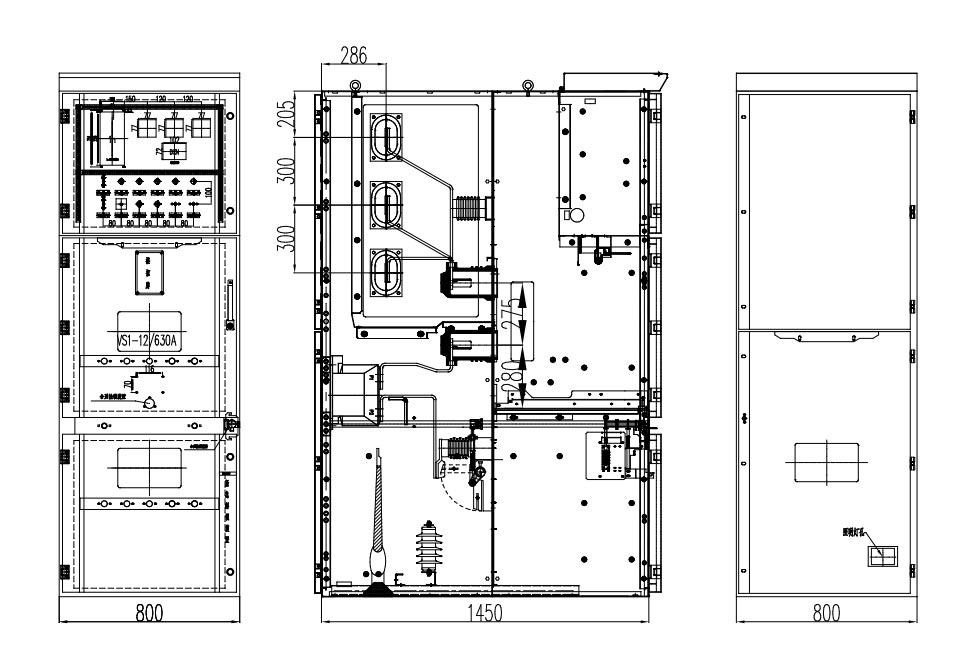

| Afmetingen (B×H×D) | 650/800/1000 mm × 2300 mm × 1450 mm |
De KYN28-12 is met zijn robuuste ontwerp en stabiele prestaties de voorkeurskeuze voor veel kritische sectoren:
1. Energie en infrastructuur: energiecentrales, windmolenparken en gecentraliseerde onderstations.
2. Zware industrie: metallurgische fabrieken, petrochemische complexen en grote productiebedrijven.
3. Commercieel en residentieel: Hoge gebouwen, luchthavens, ziekenhuizen en datacenters.
1. Uitdaging: Een grote internationale haven had een betrouwbaar kernenergiesysteem nodig om de 24/7 containeroverslag te ondersteunen.
douane-inspectie en verwerking van gevaarlijke materialen. De oplossing moest bestand zijn tegen de harde,
vochtig kustklimaat.
2. Oplossing: Dit project specificeerde een modulair, geprefabriceerd onderstation waarin 14 Usune KYN28-12 middenspanningsstations waren geïntegreerd.
Vacuümschakelapparatuur als hoogspanningsverdeelkern.
3. Redenen om voor Usune te kiezen: Usune viel op door zijn bewezen IP4X-beschermingsgraad, anticondensatieverwarmers,
en robuust ontwerp van de metalen behuizing, waardoor het ideaal is voor corrosieve omgevingen met een hoge luchtvochtigheid.
4. Resultaten: Het systeem is met succes in bedrijf gesteld en werkt continu met 100% uptime, waardoor a
stabiele en betrouwbare stroomvoorziening voor de kritische activiteiten van de haven. Dit project laat volledig zien waarom Usune, als een
toonaangevende fabrikant in de elektrische industrie, is de voorkeurskeuze voor bedrijfskritische toepassingen
wereldwijd.
| Nee. | Item | Eenheid | Waarde |
| 1 | Nominale spanning | kV | 12 |
| 2 | Stroomfrequentie bestand tegen spanning (1 minuut) | 42,48 | |
| 3 | Blikseminslag weerstaan spanning (piekwaarde) | 75,85 | |
| 4 | Nominale frequentie | Hz | 50 |
| 5 | Nominale stroom | A | 630,1250,1600,2000,2500,3150*,4000*,5000* |
| 6 | Nominale kortsluitstroom (effectieve waarde) | kA | 25,31,5,40,50 |
| 7 | 4 seconden thermische stabiliteitsstroom (effectieve waarde) | 25,31,5,40,50 | |
| 8 | Nominale piekstroom | kA | 63,80,100,125,150 |
| 9 | Mate van bescherming | De behuizing is IP4X en IP2X wanneer het compartiment en de deur van de stroomonderbreker open zijn |
*Geforceerde luchtkoeling is vereist.
Fabriek, we kunnen garanderen dat onze prijs redelijk en concurrerend is.
Normaal gesproken bieden wij binnen 24 uur na ontvangst van uw aanvraag een offerte aan.
Ja, natuurlijk accepteren wij OEM.
De levertijd is afhankelijk van de bestelde hoeveelheden, normaal gesproken binnen 15-20 dagen na ontvangst van de betaling.

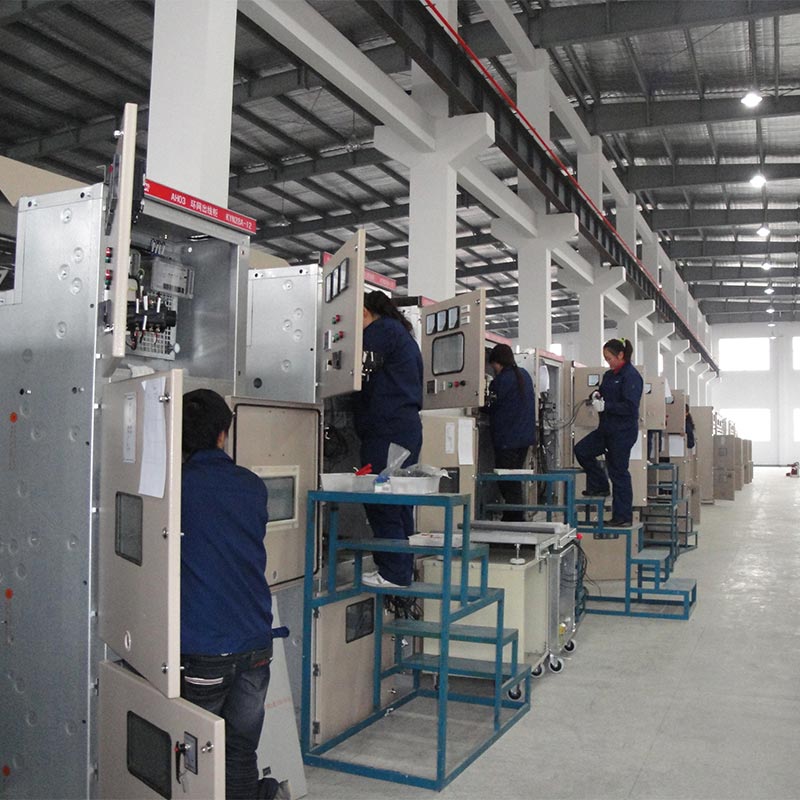

Alle producten worden geïnspecteerd, beginnend met de accessoires, en worden vóór vertrek onderworpen aan routinetests onze fabriek.
Maak foto's of video's van de kwaliteitsproblemen en stuur deze naar ons ter controle en bevestiging, en wij zullen er een maken tevreden oplossing voor u binnen 1-3 dagen.
12 maanden vanaf de verzenddatum.
● Wij zijn al meer dan 14 jaar gespecialiseerd in dit vakgebied en beschikken over een zeer ervaren R&D-team dat het ontwerp verzorgt
en ontwikkelingswerk voor elk project op basis van de speciale eisen van de klant.
● We hanteren een uiterst strikte kwaliteitscontroleprocedure, van componenten tot eindproducten.
● Stabiele productieperiode binnen 15-20 dagen.
● We hebben een volledige set testrapporten voor producten.
● Eénstapsoplossing geboden.
Concluderend vertegenwoordigt de KYN28-12 middenspanningsvacuümschakelaar het toppunt van middenspanningsvermogen distributie technologie. Het integreert een op veiligheid gericht ontwerp, superieure productiekwaliteit en flexibel maatwerk opties, die een betrouwbare langetermijnoplossing bieden voor moderne energiesystemen. Met zijn superieure R&D, productie en servicesysteem blijft dit vlaggenschipproduct wereldwijde erkenning krijgen vanwege zijn betrouwbare kwaliteit en alomvattendheid ondersteuning.
