24kv middenspannings-Lv- en MV-schakelapparatuur

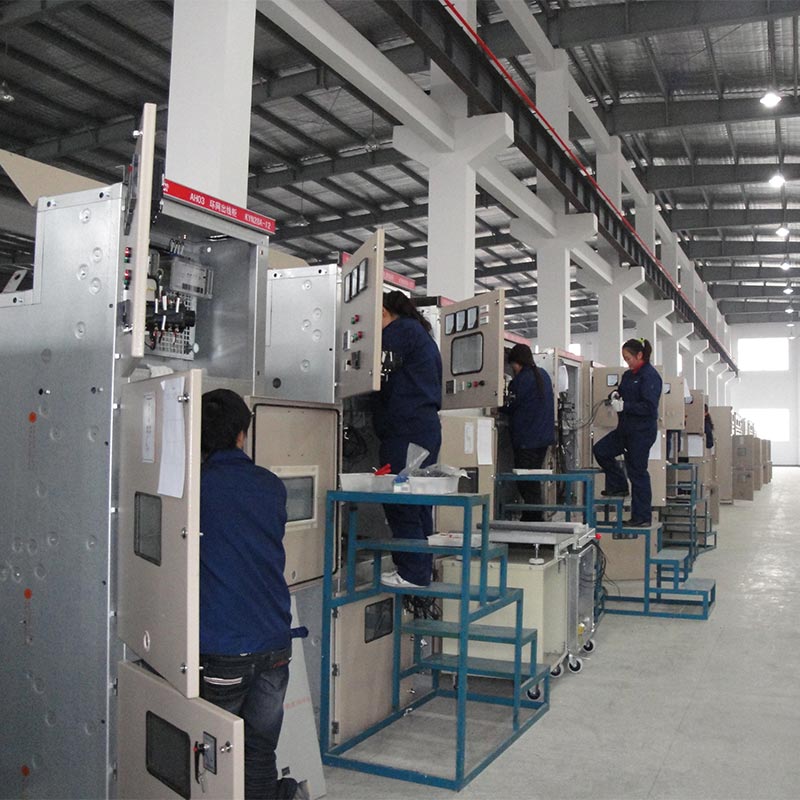

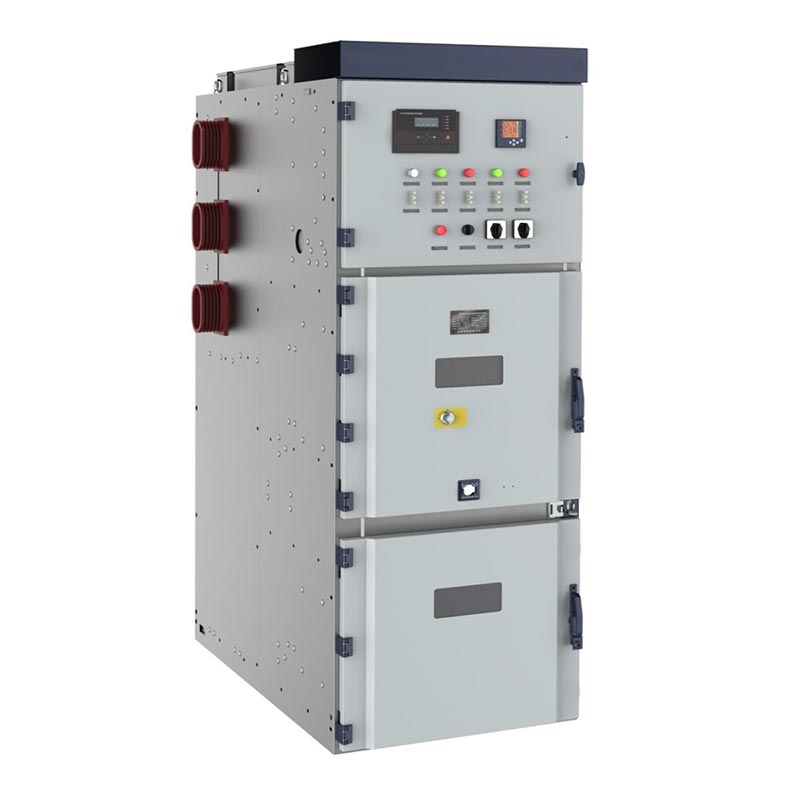

De Usune 24kV middenspanning Lv- en Mv-schakelapparatuur, KYN28-24 (Z) (GZS1), behoort tot de gepantserde uittrekbare AC categorie metaalomsloten schakelapparatuur. Het is geschikt voor driefasige AC 50Hz-voedingssystemen en wordt voornamelijk gebruikt voor kracht ontvangst, distributie, circuitcontrole, bescherming en monitoring.

De 24kV middenspanning Lv- en Mv-schakelapparatuur wordt veel gebruikt in energiecentrales, onderstations, industrie en mijnbouw ondernemingen en hoge gebouwen voor stroomontvangst, -distributie, -controle en -bescherming. De kern van Usune de productiebasis bevindt zich in China, waardoor het een vertrouwde professionele fabrikant is die hoge kwaliteit levert oplossingen voor middenspanningsstroomdistributie voor gebruikers over de hele wereld.

Laagspanningsschakelapparatuur

Middenspanningsschakelapparatuur

Belangrijkste technische parameters

Onze producten voldoen strikt aan de volgende normen

1. GB3906-2006 "3,6-40,5 kV AC metaalomsloten schakel- en besturingsapparatuur"
2. GB/T11022 "Algemene technische voorwaarden voor hoogspanningsschakel- en besturingsapparatuur"
3. IEC62271-200 "AC-metaalgesloten schakelapparatuur met nominale spanning boven 1 kV en onder 52 kV"
4. DL/T404 "Technische voorwaarden voor het bestellen van AC-hoogspanningsschakelaars voor binnengebruik"

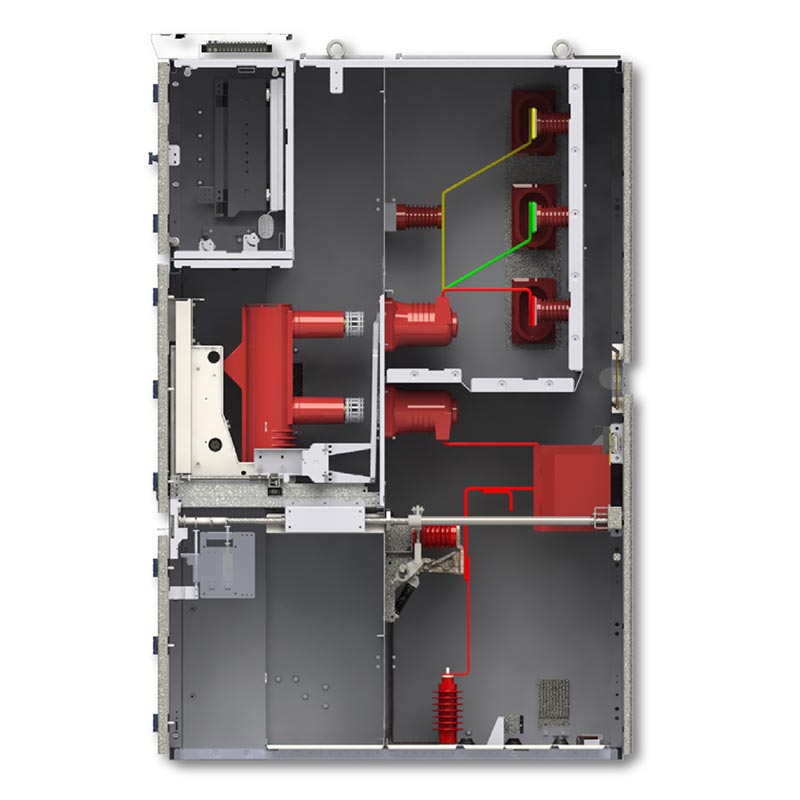

Kabinetsstructuur

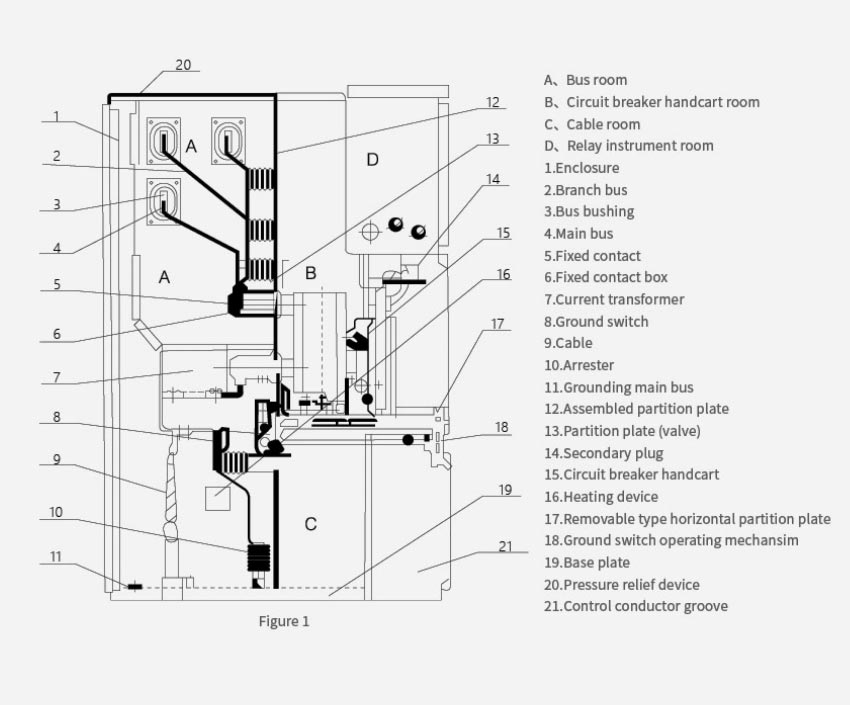

De 24 kV middenspannings-laag- en middenspanningsschakelaars hebben bij elk een volledig metalen verdeelde structuur functioneel gebied onafhankelijk geïsoleerd, waardoor de verspreiding van breukbogen effectief wordt onderdrukt.

1. Compartiment voor stroomonderbrekers: Uitgerust met een verwijderbare wagen voor vacuümstroomonderbrekers.
2. Busbarcompartiment: Bevat hoofdrails, aftakrails en railisolatoren.
3. Kabelcompartiment: installeert stroomtransformatoren, spanningstransformatoren, aardingsschakelaars en kabelklemmen.
4. Compartiment voor controle-instrumenten: Uitgerust met relais, beveiligingsapparatuur, instrumenten, secundaire bedrading en controle panelen.
5. Drukontlastingskanaal: Beschikt over een boogontlastingsapparaat aan de bovenkant van de kast om de foutveiligheid te vergroten.

Kernfuncties

1. Volledig metalen onafhankelijke compartimenten om de verspreiding en wederzijdse interferentie van breukbogen te voorkomen.

2. Uitgebreide mechanische vijfvoudige vergrendeling:
- Voorkomt het duwen of trekken van de stroomonderbrekerwagen onder belasting.
- Voorkomt het sluiten van de stroomonderbreker wanneer de aardingsschakelaar gesloten is.
- Voorkomt onbedoeld sluiten van de aardingsschakelaar terwijl deze onder spanning staat.
- Voorkomt onbedoelde toegang tot onder spanning staande compartimenten.
- Voorkomt verkeerde bediening van de scheidingsschakelaar.

3. In het midden gemonteerde verwijderbare trolley voor bediening en onderhoud aan de voorzijde, waardoor reparaties worden vergemakkelijkt.

4. Hoog isolatieniveau, compacte structuur en sterke foutbestendigheid.

5. Voldoet aan nationale en internationale normen, aanpasbaar aan verschillende stroomdistributieschema's

Praktische toepassingsgevallen

Case 1: Een gemeentelijk onderstation in Oost-China

1. Projectachtergrond

Een gemeentelijk onderstation van 110 kV moest zijn secundaire stroomdistributienetwerk upgraden om aan de groeiende stad te kunnen voldoen stroomvraag en verbetering van de betrouwbaarheid van de stroomvoorziening.

2. Oplossing

Voor het 24kV-stroomdistributiesysteem werden 36 Usune 24kV middenspannings-Lv- en Mv-schakelapparatuur ingezet.

3. Resultaten

- Door het compacte ontwerp van de schakelapparatuur werd 30% van het vloeroppervlak van het onderstation bespaard.
- Het vijfvoudige vergrendelingssysteem functioneerde gedurende drie jaar zonder operationele ongevallen.
- Betrouwbare technologie voor het onderbreken van vacuümcircuits verminderde de uitvaltijd met meer dan 80%, waardoor de prestaties aanzienlijk werden verbeterd kwaliteit van de stroomvoorziening voor 200.000 inwoners.

Geval 2: Een grote petrochemische fabriek in Centraal-Azië

1. Projectachtergrond

Een modern petrochemisch complex had een zeer betrouwbaar middenspanningsstroomdistributiesysteem nodig om de veiligheid te garanderen continue werking van kritische productieapparatuur.

2. Oplossing

Voorzien van 58 Usune 24kV-schakelapparatuur, speciaal ontworpen voor zware industriële omgevingen en uitgebreid met stof- en corrosiebestendigheid.

3. Resultaten

- Met succes de zware omstandigheden ter plaatse (veel stof, chemische dampen) doorstaan en stabiel gebleken prestatie.
- Snelle foutontkoppeling (≤ 60 ms) beschermt dure compressoren en reactoren tegen schade tijdens kortsluiting circuits.
- Het aan de voorzijde gemonteerde onderhoudsontwerp vermindert de stilstandtijd bij onderhoud met 50%, waardoor de productiecontinuïteit wordt gewaarborgd.

Product externe dimensie

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Wat is het toepasselijke spanningsbereik van dit 24 kV middenspannings-Lv- en MV-schakelapparaat?

A1: Het product is geschikt voor 3,6~12kV, 24kV driefasige AC 50/60Hz voedingssystemen en voldoet aan de behoeften van de meeste scenario's voor middenspanningsstroomdistributie.

Vraag 2: Ondersteunt de apparatuur onderhoud en reparatie ter plaatse?

A2: Ja. Het product heeft een ontwerp met bediening aan de voorkant en onderhoud aan de voorkant; de stroomonderbrekerwagen kan worden verplaatst snel onderhoud en vervanging zonder de werking van andere circuits te beïnvloeden.

Vraag 3: Biedt uw fabriek als professionele leverancier oplossingen op maat?

A3: Ja. Usune kan de nominale stroom, de kortsluitstroom, de kastgrootte en de beveiligingsconfiguratie aanpassen. enz., volgens projectvereisten om aan te passen aan verschillende bedrijfsomstandigheden en systeemvereisten.
