Voor EPC-aannemers, elektriciteitsdistributeurs, substations, industriële installaties en infrastructuurprojecten is de Kyn28 Middenspanningsschakelaars bieden een configureerbaar platform voor het bouwen van een complete middenspanningsdistributie binnenshuis systemen.
Usune werkt met ISO 9001-, ISO 14001- en ISO 45001-managementsystemen. Producten worden vervaardigd volgens toepasselijke IEC- en GB-normen, met CE-certificering beschikbaar voor relevante markten.
Het selecteren van middenspanningsschakelaars begint bij het elektrische systeem en niet bij de kast zelf. Vóór het plaatsen een bestelling moeten technici normaal gesproken de systeemspanning, bedrijfsfrequentie, maximale belastingsstroom, kortsluitingsniveau, aantal feeders, beschermingseisen, kabelopstelling en installatieomgeving.
Deze parameters bepalen de juiste kastconfiguratie en elektrische componenten. Usune kan de elektrische informatie projecteren en een geschikte configuratie aanbevelen in plaats van dezelfde specificatie toe te passen elk project.
Deze projectmatige selectiemethode is vooral belangrijk voor onderstations, productiefabrieken en energie infrastructuur en andere voorzieningen waar meerdere middenspanningscircuits samenwerken.
De standaard Kyn28 middenspanningsschakelapparatuurconfiguratie ondersteunt middenspanningssystemen van 3,6 kV tot 12 kV, met stroomwaarden variërend van 630A tot 3150A.
Kortsluitprestaties zijn beschikbaar in verschillende niveaus, waaronder configuraties van 25 kA, 31,5 kA, 40 kA en 50 kA. De de juiste classificatie moet worden geselecteerd op basis van de berekende foutstroom van het elektrische netwerk dan eenvoudigweg volgens de normale bedrijfsbelasting.
Voor projectaanbestedingen moet de nominale stroom en het kortsluitvermogen worden afgestemd op de stroomopwaartse en stroomafwaartse stroom elektrische apparatuur is essentieel voor het handhaven van gecoördineerde systeemprestaties.
Een compleet middenspanningsverdeelsysteem bevat normaal gesproken meer dan één type kast. Inkomende stroom, uitgaande feeders, transformatoren, meetcircuits, spanningsmetingen en railverbindingen kunnen allemaal nodig zijn verschillende functies.
Usune kan de reeks schakelapparatuur configureren op basis van deze circuitvereisten. De resulterende regeling kan omvatten inkomende, uitgaande, PT-, meet-, bus-sectionalizer- en isolatiefuncties binnen één gecoördineerde elektrisch distributiesysteem.
Dit maakt de apparatuur geschikt voor projecten waarbij de schakelapparatuur direct moet overeenkomen met de goedgekeurde enkellijnig diagram.
Middenspanningsbeveiliging moet op systeemniveau worden overwogen. De schakelapparatuur, stroomonderbreker, beveiligingsrelais, transformator, kabel en stroomopwaartse beveiligingsapparatuur moeten samenwerken volgens de bescherming van het project filosofie.
Het Kyn28 middenspanningsschakelapparaat kan worden geïntegreerd met de vereiste beveiligings- en besturingscomponenten aan de projectspecificatie. De vacuümstroomonderbreker zorgt voor de primaire schakelfunctie, terwijl de het bijbehorende beveiligings- en besturingssysteem kan worden geconfigureerd volgens het elektrische ontwerp.
Voor EPC-projecten kan Usune de kastconfiguratie afstemmen op de beveiligingseisen van de klant technische documentatie.

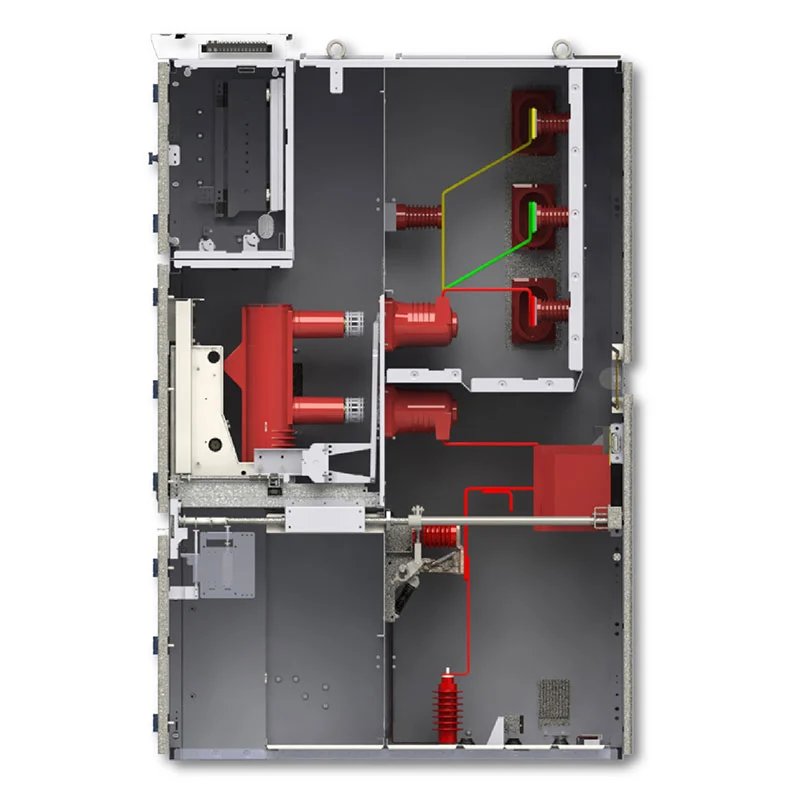

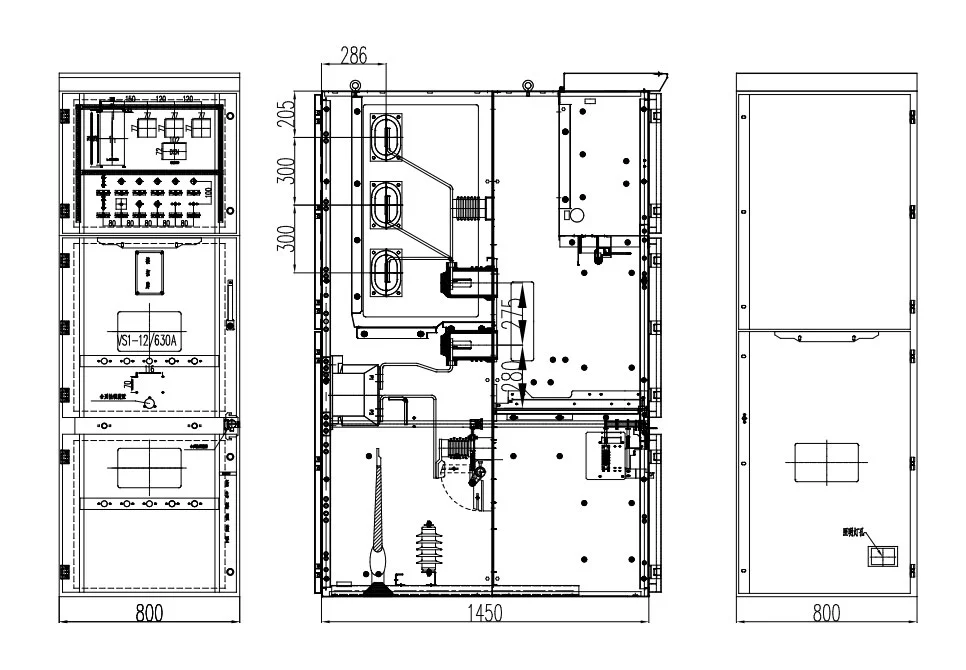

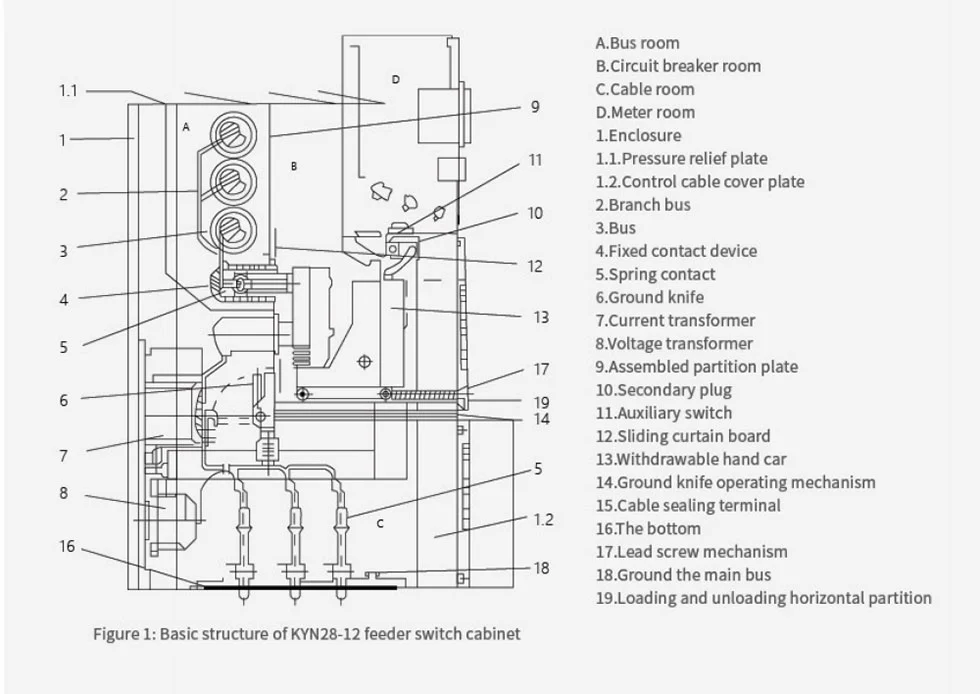

De apparatuur maakt gebruik van een met metaal omsloten kaststructuur met speciale ruimtes voor primaire elektrische componenten, rails, kabelverbindingen en secundaire besturingsapparatuur.
De interne opstelling biedt een gedefinieerde lay-out voor de elektrische installatie en maakt de volledige schakelapparatuur mogelijk opstelling die moet worden gecoördineerd met kabelgeleiding, besturingsbedrading, bedieningstoegang en afmetingen van de elektrische ruimte.
Voor projecten met meerdere kasten kan de opstelling worden gepland op basis van het aantal circuits en de behoefte functioneert in plaats van elke kast als een afzonderlijk product te behandelen.
De omstandigheden in de elektrische ruimte moeten worden bevestigd voordat de apparatuur wordt besteld. Belangrijke factoren zijn onder meer de beschikbaarheid installatieruimte, kabelinvoerrichting, bedieningsafstand, omgevingstemperatuur, vochtigheid, hoogte, ventilatie en transporttoegang.
De standaarduitrusting is bedoeld voor installatie binnenshuis. Omgevingstemperatuur is gespecificeerd van -15°C tot +40°C, terwijl de dagelijkse gemiddelde relatieve vochtigheid niet hoger mag zijn dan 95% en het maandgemiddelde niet hoger mag zijn dan 90%.
Voor installaties op grotere hoogte of onder speciale omgevingsomstandigheden dient Usune geraadpleegd te worden tijdens de installatie engineeringfase, zodat rekening kan worden gehouden met de juiste elektrische en isolatieparameters.
Binnenkomende kasten verbinden de middenspanningsvoeding met het railsysteem van de schakelapparatuur. De nominale stroom, bescherming opstelling, meetvereisten en inkomende kabelconfiguratie moeten worden bevestigd volgens de stroomopwaarts elektrisch netwerk.
Uitgaande kasten distribueren stroom naar transformatoren, motoren, productieapparatuur of andere stroomafwaartse belastingen. Hun hoeveelheid en huidige beoordeling kunnen worden bepaald volgens de laadlijst en het feederschema van het project.
PT- en meetkasten kunnen worden ingebouwd daar waar het project spanningsmeting, energiemeting of andere elektrische bewakingsfuncties.
Bus-sectionalizer-configuraties kunnen worden gebruikt waar het distributienetwerk afzonderlijke bussecties vereist gecontroleerde verbinding tussen verschillende delen van het systeem.
In onderstations kan de apparatuur worden gerangschikt rond inkomende bronnen, transformatorvoedingen, uitgaande circuits, meting en vereisten voor railsectie. De configuratie kan worden afgestemd op de elektrische installatie van het onderstation enkellijnig diagram.
Voor fabrieken kan de schakelapparatuur middenspanningsstroom distribueren naar productielijnen, transformatoren, motoren, compressoren, pompen en hulpsystemen. Er kunnen verschillende feederbeoordelingen worden gespecificeerd op basis van de werkelijke belasting distributie.
Bij mijnbouwprojecten is vaak sprake van gedistribueerde zware elektrische belastingen. Het schakeltoestel kan rondom een transformator worden geconfigureerd feeders, motoren, ventilatiesystemen, pompapparatuur en verwerkingsfaciliteiten.
Grote commerciële en hoogbouwgebouwen hebben mogelijk middenspanningsstroom en meerdere stroomafwaartse stroom nodig transformator circuits. De uitrusting kan worden gerangschikt op basis van de elektrische ruimte en distributie van het gebouw vereisten.
| Item | Specificatie |
| Model | KYN28A-12 |
| Nominale spanning | 3,6 kV, 7,2 kV, 12 kV |
| Nominale frequentie | 50 Hz / 60 Hz |
| Nominale stroom | 630A–3150A |
| Nominale kortsluitbreekstroom | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Geschatte kortstondige weerstandsstroom | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beschermingsgraad | IP4X externe behuizing / IP2X interne compartimenten |
| Omgevingstemperatuur | -15°C tot +40°C |
| Hoogte | ≤1000m, met reductie voor grotere hoogte |
| Installatie | Binnen |
| Systeem | Driefasige wisselstroom |
De definitieve specificatie moet worden bevestigd op basis van de projectspanning, belastingsstroom, foutniveau en bescherming schema, kabelopstelling en installatieomgeving.
Usune heeft meer dan 14 jaar ervaring in de productie van elektrische apparatuur en biedt technische ondersteuning voor projectmatige inkoop van middenspanningsapparatuur.
Klanten kunnen het enkellijnsdiagram, het spanningsniveau, de stroomsterkte, de kortsluitvereiste en de kast verstrekken hoeveelheid, functionele vereisten en installatievoorwaarden. Usune kan u vervolgens helpen met de technische bevestiging en apparatuurconfiguratie.
Voor standaardconfiguraties bedraagt de typische productieperiode ongeveer 15-20 dagen na technische bevestiging en betaling. De werkelijke levertijd is afhankelijk van de projectconfiguratie en de bestelhoeveelheid.
Er wordt verwezen naar de KYN28-serie voor het Cas-space Rocket Launch Project.
In tegenstelling tot conventionele commerciële gebouwen of fabrieken kan de lucht- en ruimtevaartinfrastructuur meerdere gespecialiseerde gebouwen bevatten elektrische belastingen en ondersteunende systemen die in verschillende gebieden werken. De middenspanningsdistributieapparatuur moet daarom worden gecoördineerd met de algemene stroomarchitectuur van de faciliteit.
Voor dit project werd de configuratie van de schakelapparatuur beschouwd als onderdeel van de bredere elektriciteitsdistributie van de locatie systeem, inclusief stroomontvangst, circuitdistributie, bescherming en elektrische besturingsvereisten.
Het project demonstreert het vermogen van Usune om deel te nemen aan gespecialiseerde technische toepassingen op het gebied van middenspanning apparatuur moet worden gecoördineerd met projectspecifieke elektrische vereisten in plaats van als generieke apparatuur te worden geleverd standaard kast.
Usune past een geïntegreerd kwaliteits- en productiebeheersysteem toe dat productie, inspectie, milieubeheer en arbeidsveiligheid.
Het bedrijf beschikt over de ISO 9001-, ISO 14001- en ISO 45001-certificeringen. De apparatuur is ontworpen volgens toepasselijke IEC- en GB-normen, met CE-certificering beschikbaar voor toepasselijke configuraties.
Vóór verzending ondergaat de apparatuur routinematige inspecties en tests met betrekking tot relevante componenten, assemblage, elektrische aansluitingen en afgewerkte apparatuur. Technische documentatie en testrapporten kunnen overeenkomstig worden aangeleverd aan projecteisen.
De belangrijkste informatie omvat systeemspanning, frequentie, nominale stroom, kortsluitniveau, aantal inkomende en uitgaande circuits, beschermingseisen, kabelopstelling en installatievoorwaarden.
De meegeleverde configuratie ondersteunt 3,6 kV-, 7,2 kV- en 12 kV-systemen. De uiteindelijke spanningswaarde moet worden bevestigd volgens het elektrische netwerk van de klant.
Ja. Usune kan het elektrische schema van de klant bekijken en de kastfuncties en -waarden overeenkomstig configureren de projectvereisten.
Ja. Het kan worden geconfigureerd voor inkomende stroom, transformatorvoedingen, uitgaande circuits, meting, spanningsmeting, en railsectie in onderstationtoepassingen binnenshuis.
De producten van Usune zijn ontworpen volgens de toepasselijke IEC- en GB-normen. Het bedrijf opereert onder ISO 9001, ISO 14001- en ISO 45001-managementsystemen, met CE-certificering beschikbaar voor toepasselijke markten.
Ja. Usune kan technische specificaties, testrapporten, productdocumentatie en andere projectgerelateerde informatie verstrekken documenten volgens de eisen van de klant.
Voor standaardconfiguraties bedraagt de productie normaal gesproken ongeveer 15-20 dagen na technische bevestiging en betaling. De Het werkelijke schema is afhankelijk van de configuratie en de hoeveelheid.
Als u Kyn28 middenspanningsschakelaars aanschaft, geef dan uw enkellijnsdiagram, de systeemspanning en de nominale spanning op stroom, kortsluitniveau, kasthoeveelheid, voedingsvereisten, beschermingsvereisten en installatie omstandigheden.
Usune kan de elektrische vereisten evalueren en een geschikte configuratie voor middenspanningsschakelapparatuur leveren jouw project.
