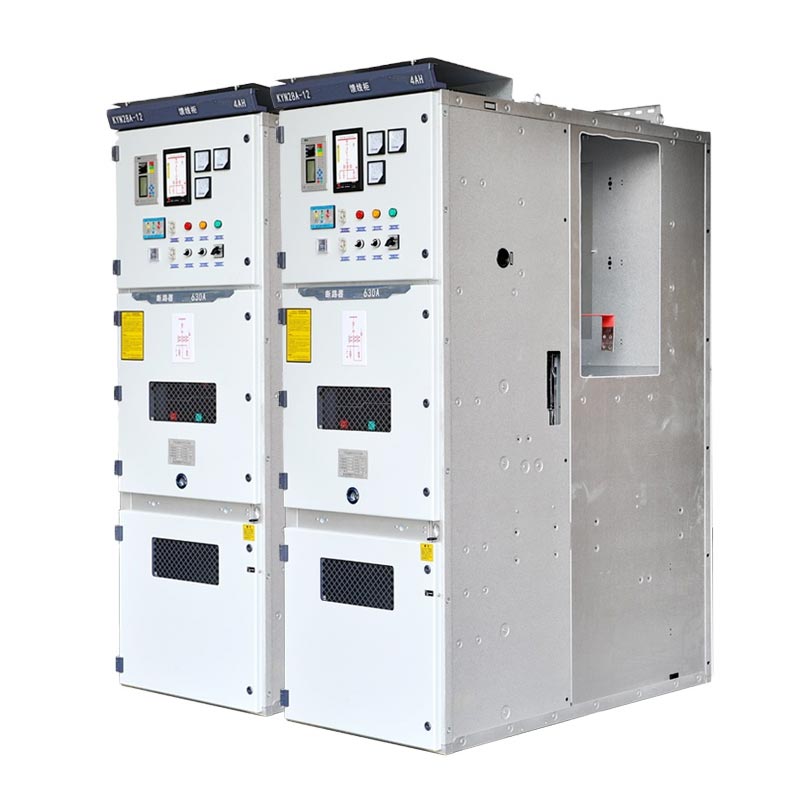

Kyn28 Schakeltoestel 11kV

De Usune Kyn28 Switchgear 11kV is geschikt voor 3,6kV–12kV, 50Hz driefasige AC-systemen, waardoor stroomontvangst mogelijk is, distributie, controle, bescherming en monitoring. Het ondersteunt enkele rail, sectionalisatie van enkele rail en dubbel railverbindingsmethoden, waardoor het een belangrijk apparaat voor stroomverdeling in energiesystemen is. Als kernproduct van a professionele Chinese leverancier van stroomapparatuur is het een wereldwijd vertrouwde middenspanningsstroomdistributie geworden oplossing dankzij de fabrieksproductiemogelijkheden en stabiele kwaliteit.

Laagspanningsschakelapparatuur

Middenspanningsschakelapparatuur

Naleving van kernnormen

De Usune Kyn28 Switchgear 11kV voldoet strikt aan de internationale en binnenlandse normen om het product te garanderen betrouwbaarheid, veiligheid en interoperabiliteit:

1. IEC 60298 / IEC 62271-200: Metaalomsloten AC-schakelapparatuur met nominale spanningen van 1 kV tot 52 kV
2. GB 3906-2006: 3-35 kV AC metaalomsloten schakel- en schakelkasten
3. DL/T 404-2007: Technische specificatie voor AC-hoogspanningsschakelaars voor binnen
4. GB/T 11022: Algemene specificatie voor hoogspanningsschakelapparatuur

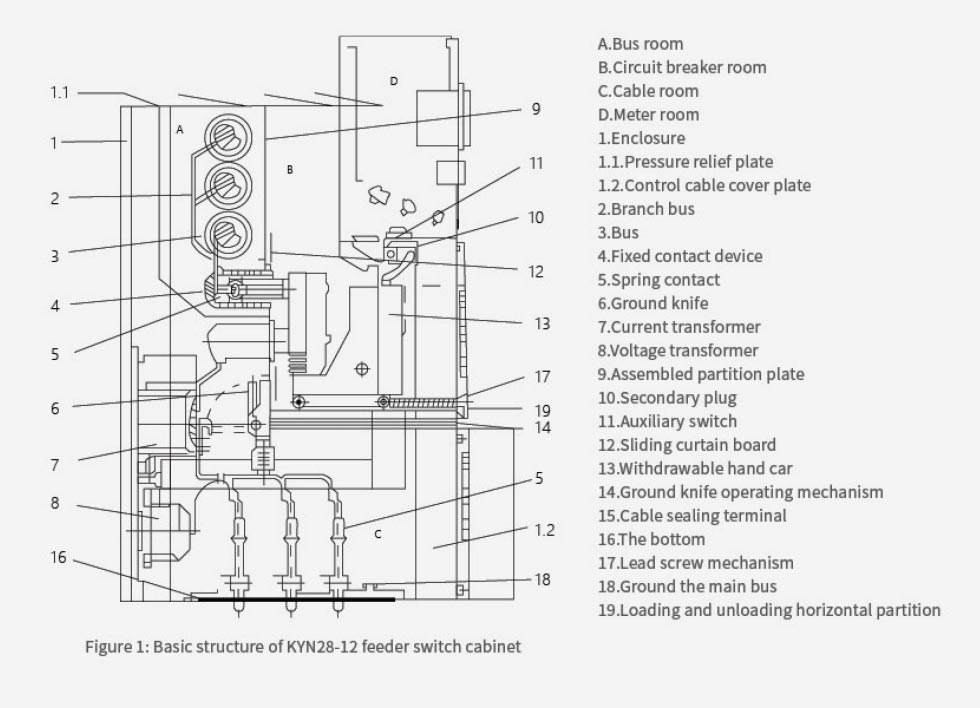

Structurele en ontwerpkenmerken

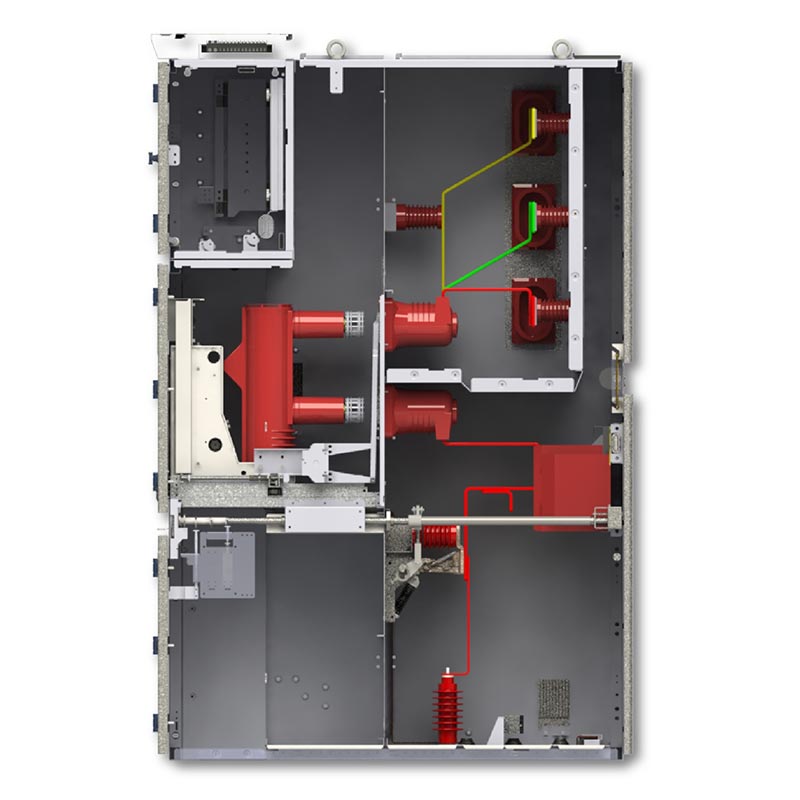

De Kyn28 Switchgear 11kV-behuizing heeft een modulaire boutstructuur gemaakt van hoogwaardig gegalvaniseerd/koudgewalst stalen plaat, door metalen scheidingswanden in vijf onafhankelijke aardingscompartimenten verdeeld, waardoor fouten effectief worden voorkomen voortplanting.

1. Stroomonderbrekercompartiment: Uitgerust met een verwijderbare vacuümstroomonderbrekerwagen met mechanische in elkaar grijpend
2. Railcompartiment: installeert hoofdrails en aftakrails, onafhankelijk geïsoleerd.
3. Kabelcompartiment: wordt gebruikt voor kabelverbindingen, met daarin transformatoren, aardingsschakelaars, overspanningsafleiders, enz.
4. Compartiment voor controle-instrumenten: installeert relais, instrumenten, beveiligingsapparatuur en secundaire circuits.
5. Drukontlastingskanaal: Uitgerust met een drukontlastingsapparaat aan de bovenkant, waardoor de boogdruk veilig kan worden vrijgegeven in geval van een storing.

Kernvoordelen

1. Verwijderbaar handkarrenontwerp: stroomonderbrekers en PT-handkarren zijn uitwisselbaar, waardoor snel onderhoud mogelijk is en vervanging zonder het gehele railgedeelte spanningsloos te maken.
2. Uitgebreide vijf-beschermingsvergrendeling: voorkomt dat de stroomonderbreker per ongeluk wordt geopend/gesloten, voorkomt het duwen/trekken van de handkar onder belasting voorkomt het sluiten van de aardingsschakelaar terwijl deze onder spanning staat, voorkomt onder spanning zetten wanneer de aardingsschakelaar gesloten is, en voorkomt onbedoelde toegang tot onder spanning staande compartimenten.
3. Compacte structuur: bediening en onderhoud aan de voorzijde, waardoor installatieruimte wordt bespaard.
4. Hoge aanpassingsvermogen aan de omgeving: ingebouwde condensatieverwarmer, geschikt voor vochtige omgevingen.

Belangrijkste toepassingstypen:

1. Inkomende lijnkast (ontvangststroom)
2. Uitgaande lijnkast (stroom verdelen naar feeders/motoren)
3. Spanningstransformator en spanningsmeetkast
4. Meetkast (met energiemeter)
5. Railsectiekast
6. Isolatiekast

Omgevingsomstandigheden

- Omgevingstemperatuur: -15℃ ~ +40℃
- Dagelijkse gemiddelde relatieve vochtigheid ≤95%, maandgemiddelde ≤90%
- Geen explosieve, corrosieve gassen of geleidend stof, geen hevige trillingen
- Alleen binneninstallatie

Belangrijkste technische parameters

Werkelijke toepassingscasus

Stedelijk commercieel complex stroomdistributieproject. Een commercieel complex van 50 verdiepingen (kantoor + commercieel + entertainment) in Oost-China worden 18 Usune Kyn28-schakelapparatuur van 11 kV gebruikt, inclusief inkomende lijnen, uitgaande lijnen, PT's, meters, sectiekasten en isolatiekasten, met redundante voeding via dubbele rails.

Na twee jaar gebruik werd een betrouwbaarheid van de stroomvoorziening van 99,98% bereikt, zonder ongeplande stroomuitval. De schakelapparatuur kan snel worden vervangen, waardoor de onderhoudstijd aanzienlijk wordt verkort. De compacte kast bespaart ruimte in de distributieruimte en een condensatieverwarming zorgen voor een stabiele werking in vochtige omgevingen.

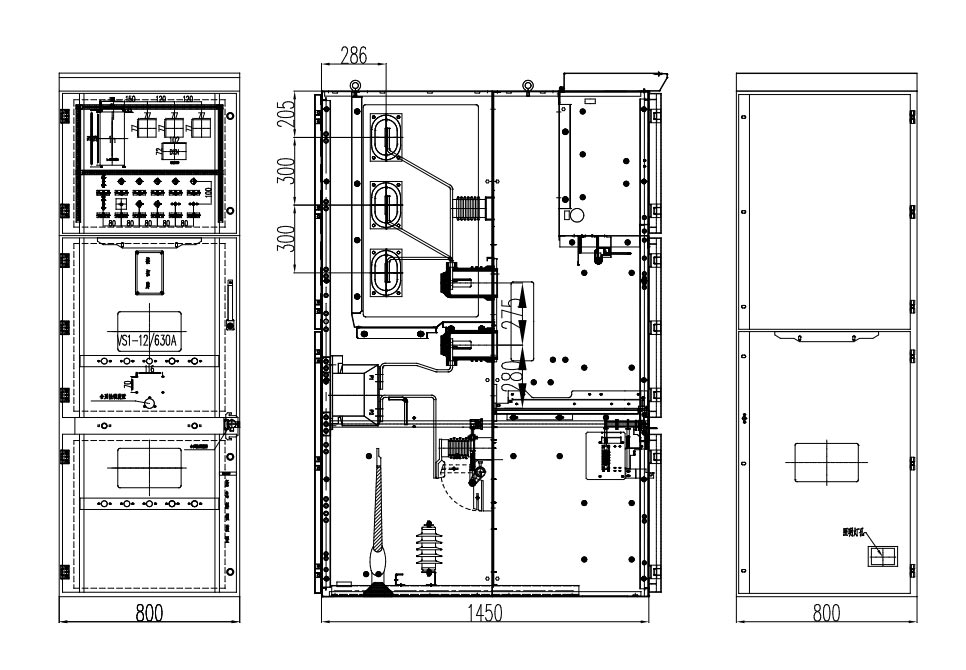

Product externe dimensie

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Wat zijn de belangrijkste verschillen tussen de Usune KYN28 11kV en traditionele vaste schakelapparatuur?

A: Het belangrijkste verschil is de uittrekbare schakelinrichtingstructuur. Stroomonderbrekers kunnen onafhankelijk worden ingetrokken en worden uitgewisseld, waardoor een volledige stroomuitval tijdens onderhoud niet meer nodig is. Dit resulteert in een hogere veiligheid en onderhoudsefficiëntie, en het onafhankelijke compartiment beperkt effectief het foutbereik.

Vraag 2: Kan de Kyn28 Switchgear 11kV worden gebruikt op grote hoogte of in bijzonder vochtige omgevingen?

EEN: Ja. Als professionele fabrikant biedt Usune een derating-ontwerp op grote hoogte, verbeterde isolatie en corrosiebescherming en een ingebouwde verwarming voor een betrouwbare werking in vochtige omgevingen.

Vraag 3: Hoe zit het met de productgarantie en de after-sales service?

A: De hele machine wordt geleverd met 12 maanden garantie, een wereldwijd technisch team dat 24 uur per dag en snel reageert on-site service beschikbaar in kerngebieden. Ook verzorgen wij langdurig onderhoud en technische trainingen.
