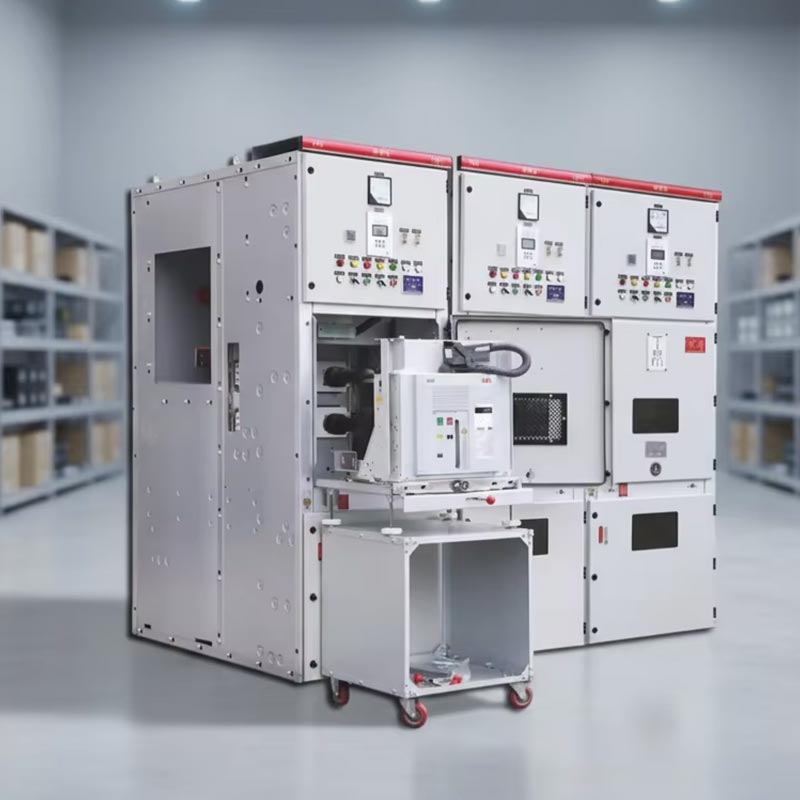

Kyn28 Schakelkast 12kv

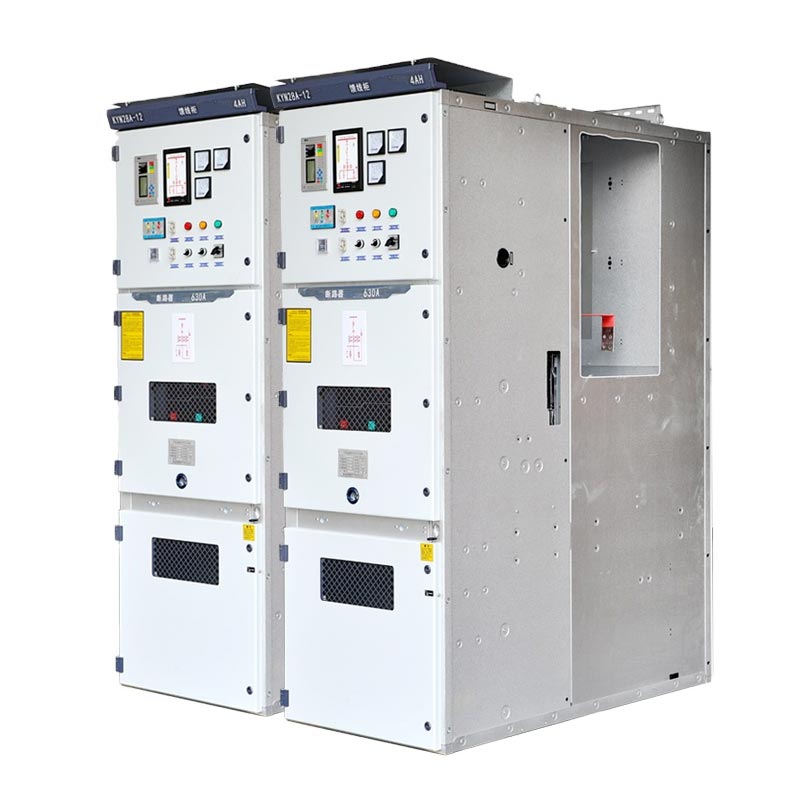

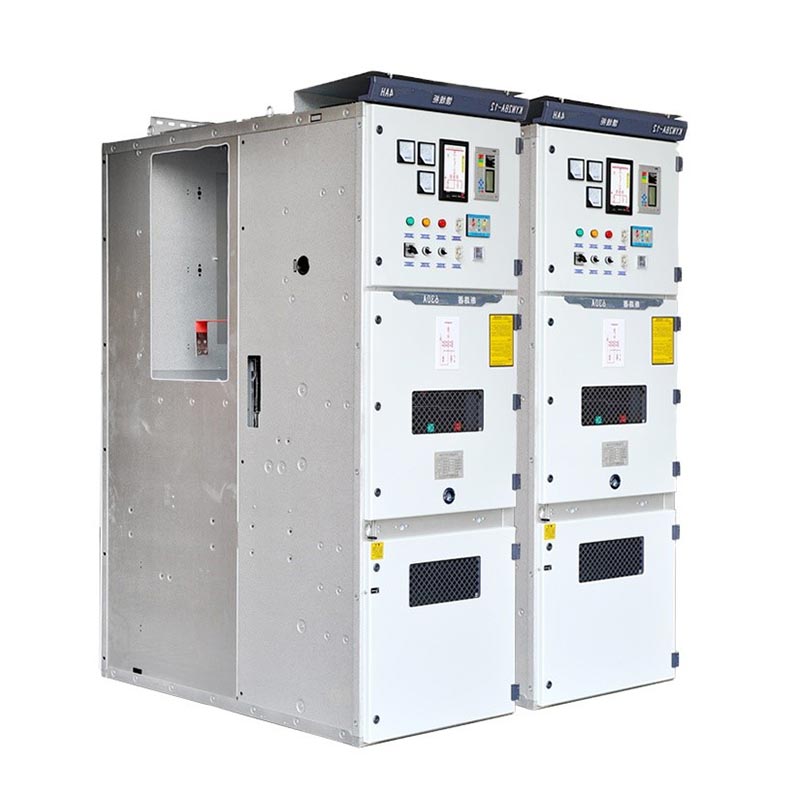

De Usune Kyn28 Switchgear 12kV is een hoogspanningsstroomdistributieapparaat voor binnenshuis met een nominale spanning van 3,6 kV, 7,2 kV en 12 kV, geschikt voor 50/60 Hz driefasige wisselstroomsystemen. Het is een kernelektrische uitrusting in de moderne macht transmissie en distributie, industriële stroomdistributie en stroomvoorzieningsvelden voor commerciële gebouwen. Het product heeft een gepantserde, door metaal omsloten structuur, waardoor functionele eenheden zoals stroomonderbrekers, stroomrails, kabels en instrumentatiecontrole. Dit ontwerp elimineert vanaf het begin de verspreiding van boogfouten. Dat is het ook uitgerust met een uittrekbare wagen voor vacuümstroomonderbrekers, waardoor snel onderhoud en vervanging mogelijk is zonder uitschakeling langs de rail, volledig voldoend aan de kernvereisten van energiesystemen voor een veilige, stabiele en efficiënte werking onderhoud.

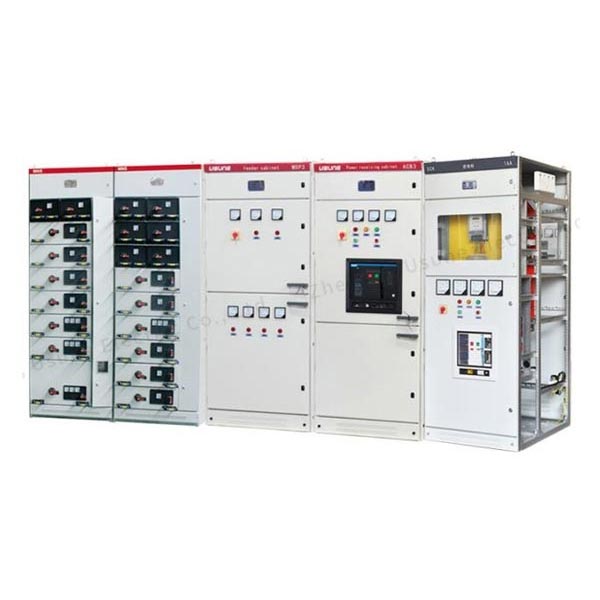

Laagspanningsschakelapparatuur

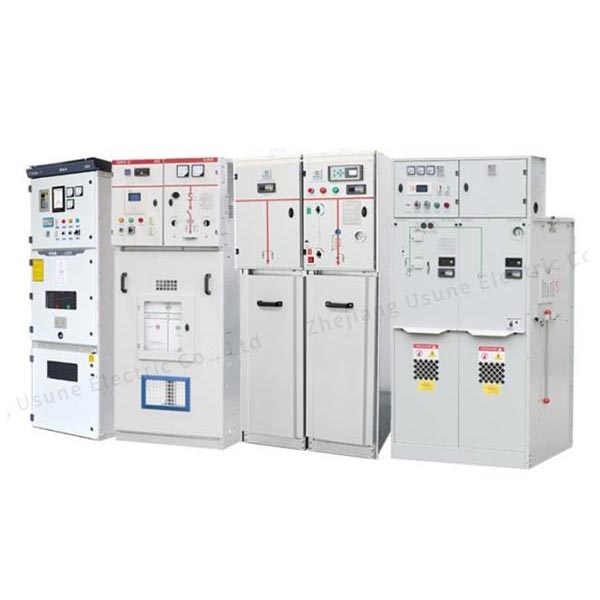

Middenspanningsschakelapparatuur

Kern technische parameters

Onafhankelijke compartimentstructuur

De Kyn28 Switchgear 12kV heeft een modulair compartimentontwerp met volledig metalen isolatie. De vier functionele gebieden zijn volledig onafhankelijk en voorkomen effectief de verspreiding van fouten:

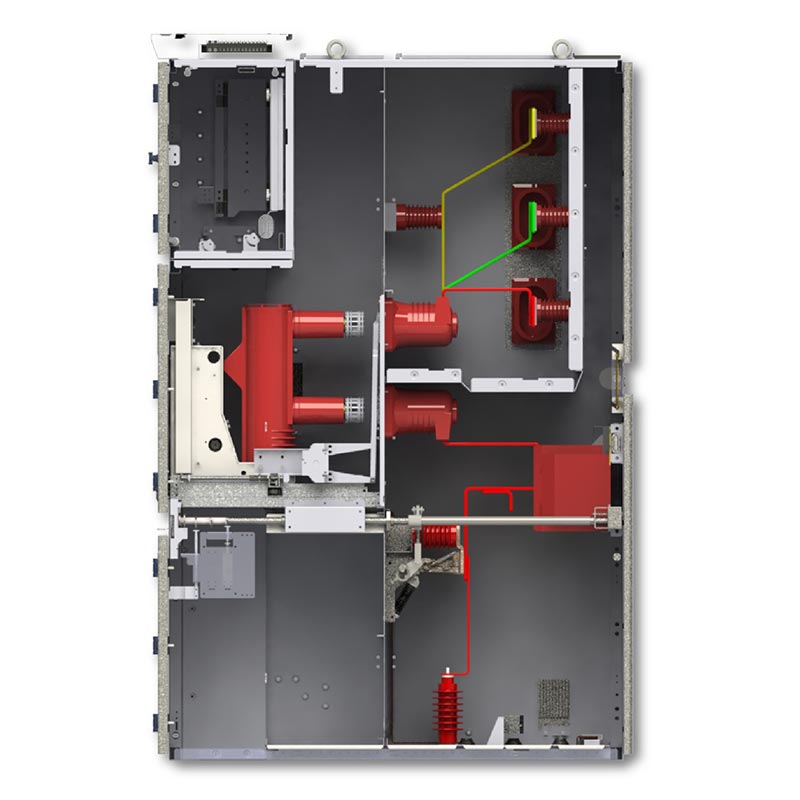

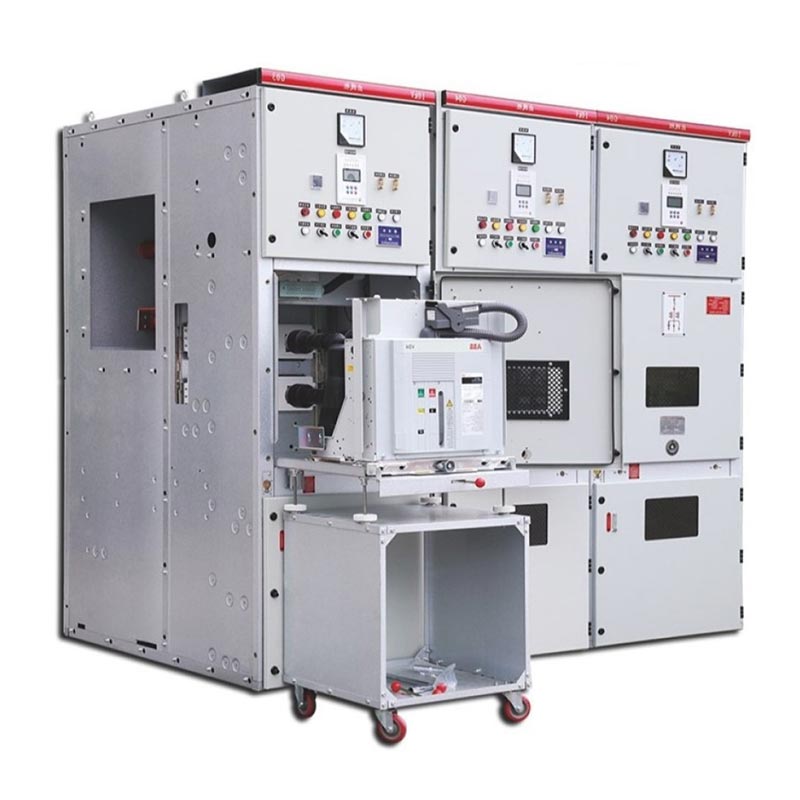

1. Compartiment voor stroomonderbrekers: installeert een trolley voor vacuümstroomonderbrekers, uitgerust met nauwkeurige geleiding en in elkaar grijpende mechanismen om een veilige beweging van de trolley te garanderen.
2. Railcompartiment: gesloten indeling van hoofd- en aftakrails met uitstekende isolatieprestaties, waardoor vervuiling wordt vermeden het risico op kortsluiting tussen fase en fase/aarde.
3. Kabelcompartiment: voldoende ruimte, geschikt voor kabelverbindingen met meerdere circuits, waardoor het leggen van kabels, bedrading, en testen.
4. Instrument- en besturingscompartiment: integreert beveiligingsapparatuur, meetinstrumenten en regelcircuit componenten voor gecentraliseerde monitoring en bediening.
5. Drukontlastingsapparaat: Uitgerust met een speciale drukontlastingsklep aan de bovenkant, kan deze de boog snel loslaten druk in geval van interne fouten, waardoor de veiligheid van de kast en het personeel wordt gewaarborgd.

Kernproductvoordelen

1. Afneembaar handkarontwerp

De serie stroomonderbrekers, PT en isolerende handkarren zijn volledig uitwisselbaar. Tijdens onderhoud eenvoudigweg verwijderen de defecte handkar en duw de reservehandkar naar binnen om de stroom snel te herstellen zonder de hele stroomrail los te koppelen, waardoor de onderhoudstijd voor stroomuitval aanzienlijk wordt verkort.

2. Uitgebreide mechanische vergrendeling met vijf preventieve maatregelen:

- Voorkomt het per ongeluk openen en sluiten van stroomonderbrekers;
- Voorkomt het verwijderen/induwen van de handkar met stroomonderbrekers onder belasting;
- Voorkomt onbedoeld sluiten van de aardingsschakelaar terwijl deze onder spanning staat;
- Voorkomt onbedoelde activering wanneer de aardingsschakelaar gesloten is;
- Voorkomt onbedoelde toegang tot onder spanning staande compartimenten.

3. Geoptimaliseerde veiligheid en onderhoud

Het bedienings- en onderhoudsontwerp aan de voorkant elimineert de noodzaak voor onderhoudsruimte aan de achterkant, waardoor er effectief wordt bespaard vloeroppervlak in de distributieruimte; de kast heeft een ingebouwde condensatieverwarming, aanpasbaar aan hoge luchtvochtigheid omgevingen, waardoor isolatiefouten veroorzaakt door condensatie worden voorkomen.

4. Hoge isolatie en foutbestendigheid

De Kyn28 Switchgear 12kV maakt gebruik van hoogwaardige isolatiematerialen en wetenschappelijk uit elkaar geplaatste isolatie, waardoor een hoog isolatieniveau. Het is effectief bestand tegen kortsluiting, overspanning en andere elektrische storingen. Gecombineerd met zijn metalen pantserstructuur beschikt hij over sterke boogcontrolemogelijkheden.

Belangrijkste toepassingstypen

1. Kast voor inkomende lijn: ontvangt stroom van stroomopwaartse bronnen, waardoor stroomontvangst en algehele bescherming wordt geboden.
2. Uitgaande lijnkast: Verdeelt de stroom naar belastingen, motoren en andere aansluitcircuits en biedt bescherming.
3. Kast voor PT- en spanningsmeting: bewaakt de systeemspanning en biedt overspanningsbeveiliging.
4. Meetkast: integreert energiemeetinstrumenten voor nauwkeurige statistieken over het energieverbruik.
5. Railsectiekast: Maakt gesegmenteerde bediening, isolatie en bescherming van railsecties mogelijk.
6. Isolatiekast: Zorgt voor elektrische isolatie en garandeert veilig onderhoud.

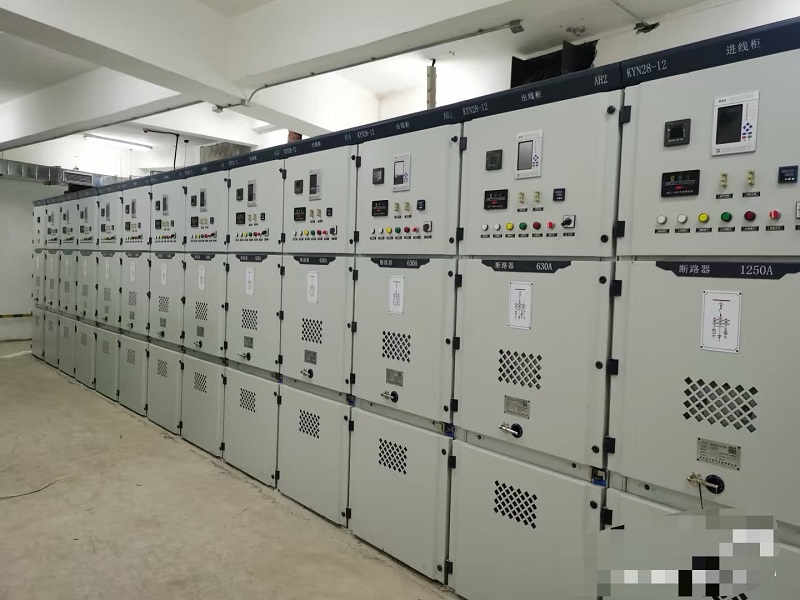

Toepassingscasus uit de echte wereld

Case 1: 10kV-stroomdistributieproject voor een groot datacenter in Oost-China

Projectvereisten: Het datacenter vereist een stroombeschikbaarheid van 99,99% en een storingsvrije, zeer stabiele omgeving middenspanningsstroomdistributiesysteem om een ononderbroken stroomtoevoer naar kernbelastingen zoals servers en koelapparatuur.

Oplossing: Er werd een compleet stroomdistributiesysteem gebouwd met behulp van Usune Kyn28 Switchgear 12kV-eenheden, inclusief inkomende kasten, meetkasten, PT kasten en 12 uitgaande kasten. Het is uitgerust met een kortsluiting van 40 kA breekvermogen, vacuümstroomonderbrekers en intelligente geïntegreerde beveiligingsapparatuur om snelle fouten te bereiken isolatie en nauwkeurige foutlocatie.

Operationele resultaten: Sinds de inbedrijfstelling in 2023 heeft het systeem storingsvrij gefunctioneerd, met een 100% nauwkeurigheid bij beveiligingsacties. De jaarlijkse stroomuitvalduur bedraagt minder dan 5 minuten en voldoet daarmee volledig aan de hoge eisen betrouwbaarheid stroomvoorziening eisen van het datacenter en het effectief vermijden van economische verliezen van tientallen miljoenen dollars als gevolg van stroomstoringen.

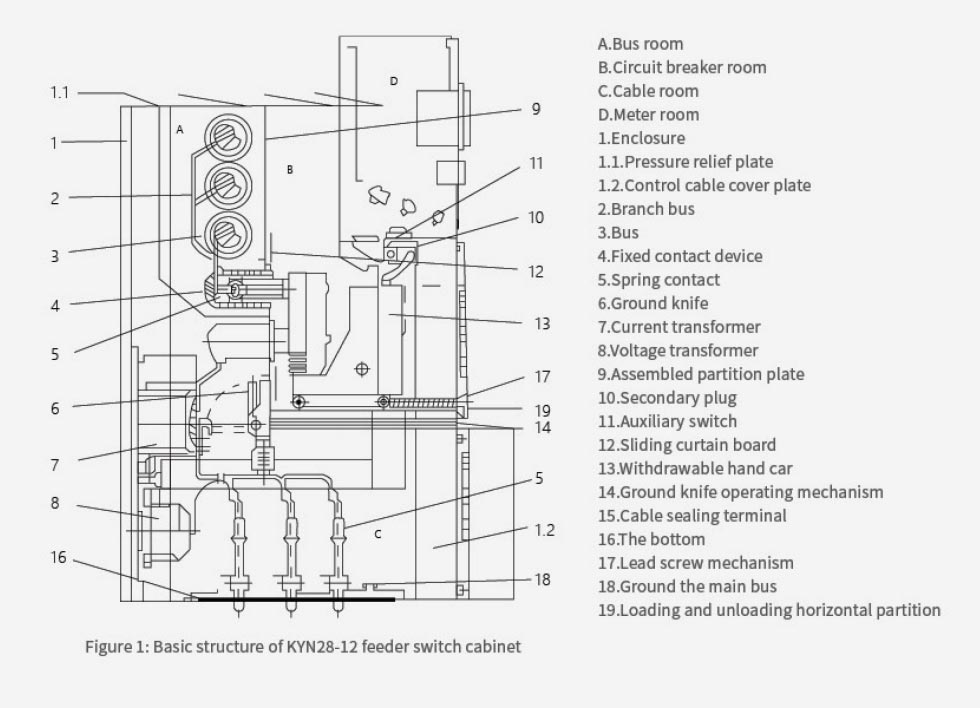

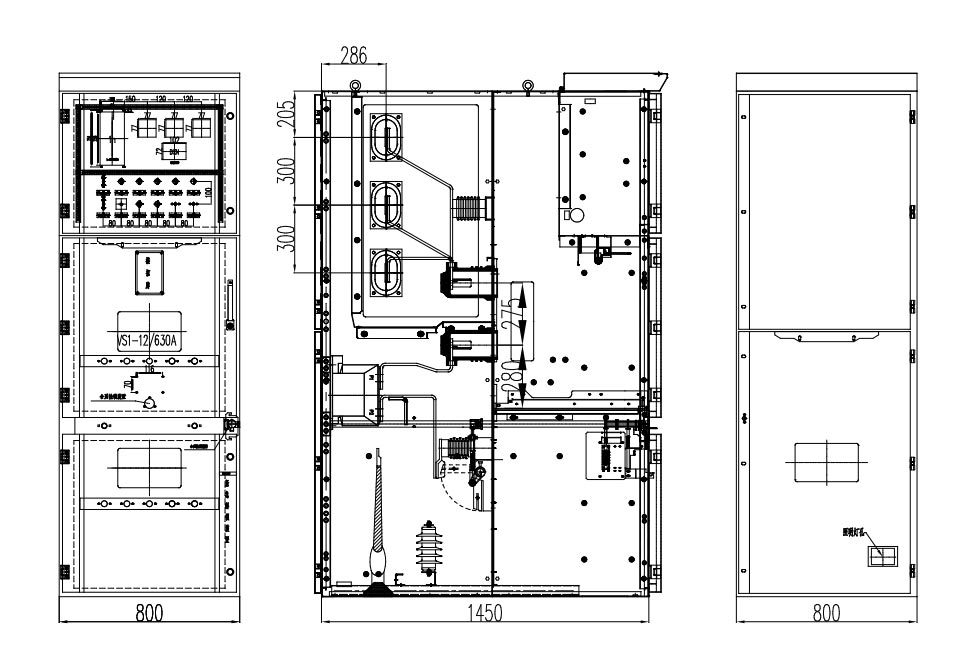

Product externe dimensie

Projectreferentie

Cas-space raketlanceringsproject

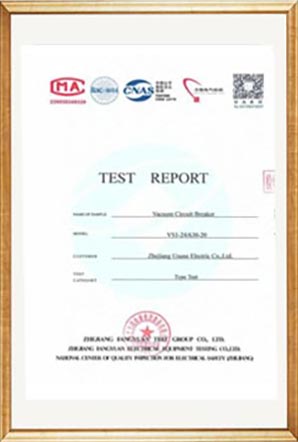

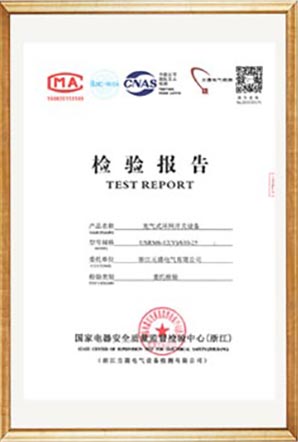

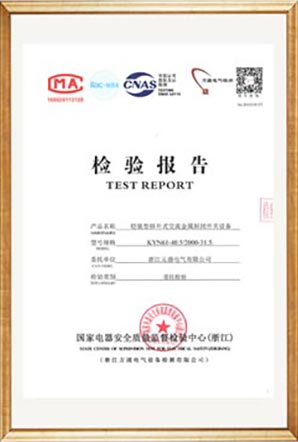

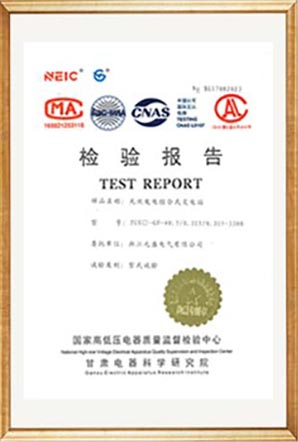

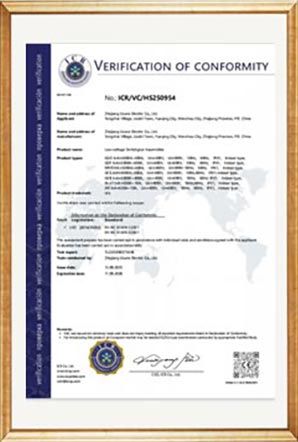

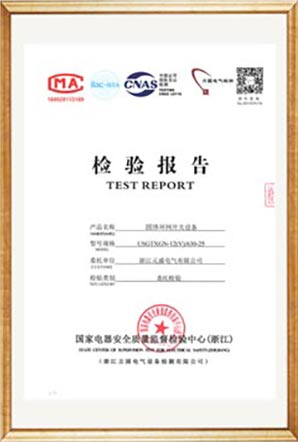

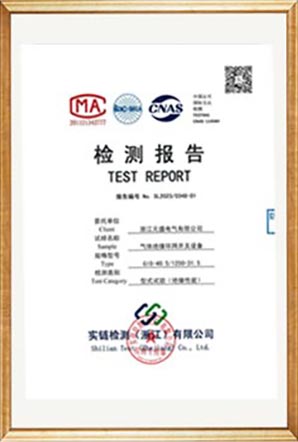

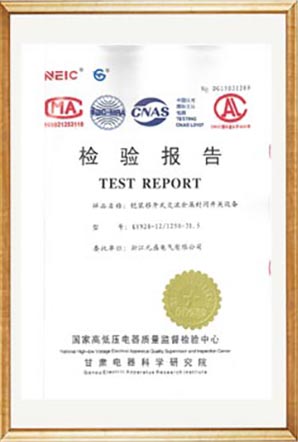

Testrapport

Veelgestelde vragen

Vraag 1: Is de "vijf-proof" vergrendeling van het Kyn28 Switchgear 12kV-systeem een mechanisch geforceerd vergrendelingsmechanisme, en kan dit gedeactiveerd worden?

Het "vijf-veilige" vergrendelingssysteem van de Usune KYN28-schakelinrichting maakt gebruik van een puur mechanisch, geforceerd vergrendelingsontwerp zonder elektrisch hulpontgrendelingscircuit, waardoor de mogelijkheid van verkeerde bediening structureel wordt geëlimineerd. Alleen professioneel onderhoudspersoneel kan het tijdelijk ontgrendelen met behulp van gespecialiseerd gereedschap onder veilige stroomomstandigheden falen en aarding; tijdens normaal gebruik kan deze niet worden ontgrendeld. Dit voldoet volledig aan IEC en huishoudelijk stroomverbruik veiligheidsnormen, waardoor de veiligheid van operators en apparatuur wordt gemaximaliseerd.
