Middenspanning 11kv Vcb-paneel voor binnen

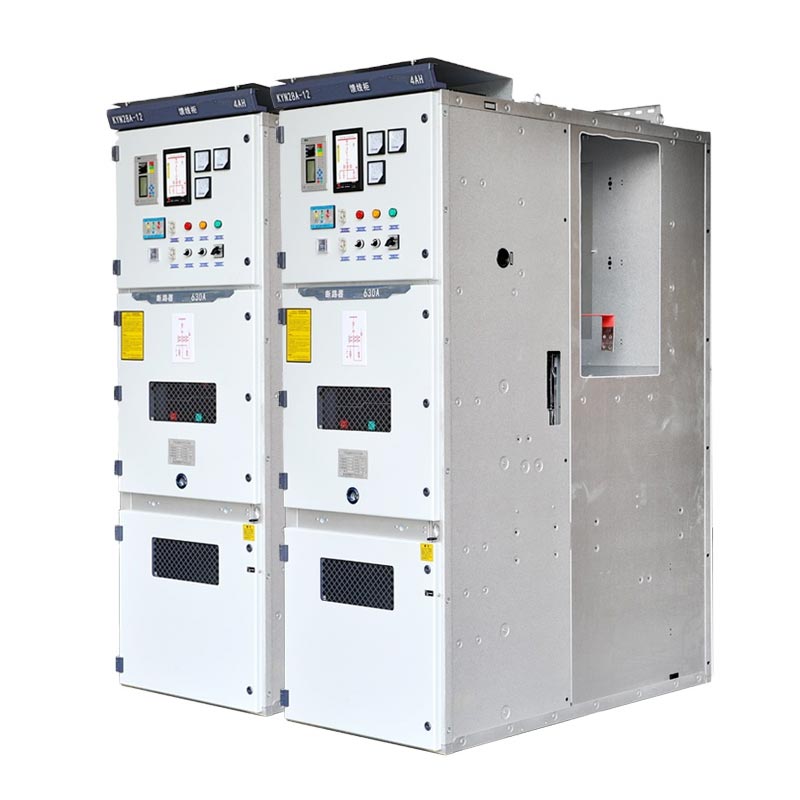

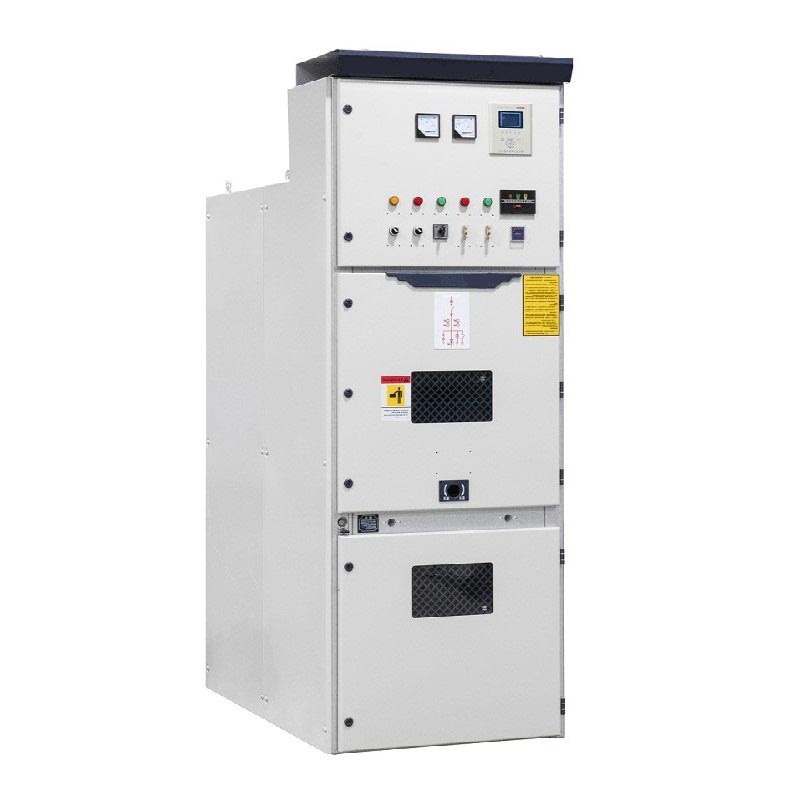

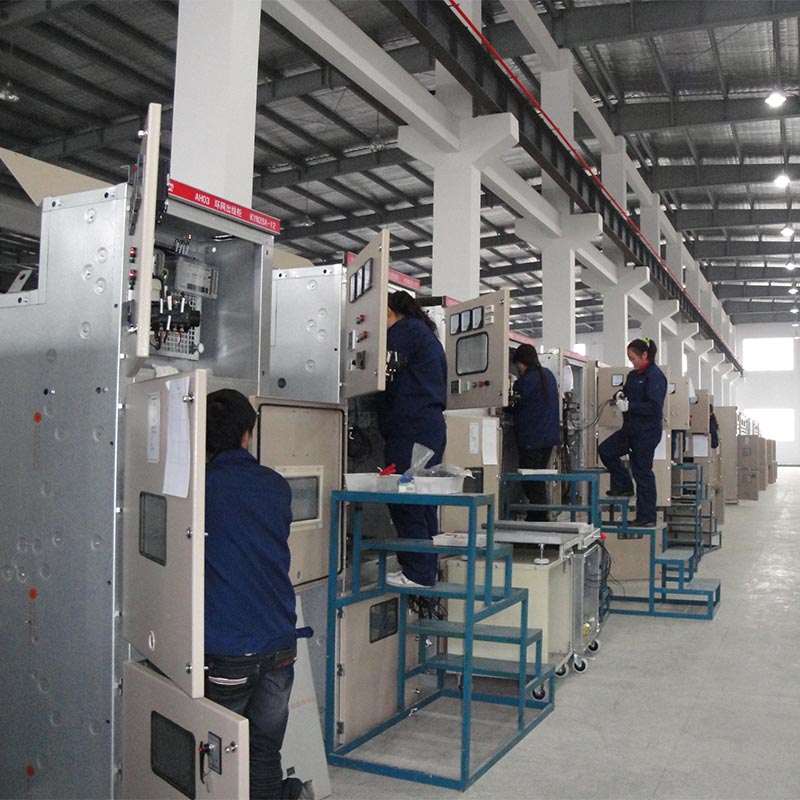

Het Usune middenspannings-VCB-paneel voor binnengebruik van 11 kV (KYN28-serie) is een gepantserd, uittrekbaar, met metaal omsloten schakelapparaat ontworpen voor de veilige en efficiënte ontvangst, distributie, controle en bescherming van middenspanningsnetten. Het is een kerndistributie-eenheid in het energiesysteem, die zorgt voor een stabiele werking van het systeem, zowel onder normale omstandigheden als bij storingen omstandigheden.

- Toepasselijke systemen: 3,6~12kV / 24kV Driefasige AC 50/60Hz
- Normen: CEI 62271-200, GB 3906, DL/T 404
- Kernstructuur: Gepantserde metalen behuizing, verwijderbare trolleystructuur
- Beschermingsgraad: Kast IP4X, Interieur IP2X

Laagspanningsschakelapparatuur

Middenspanningsschakelapparatuur

Model- en technische parameters

1. Modelserie

2. Belangrijkste technische parameters

Structuur- en compartimentontwerp

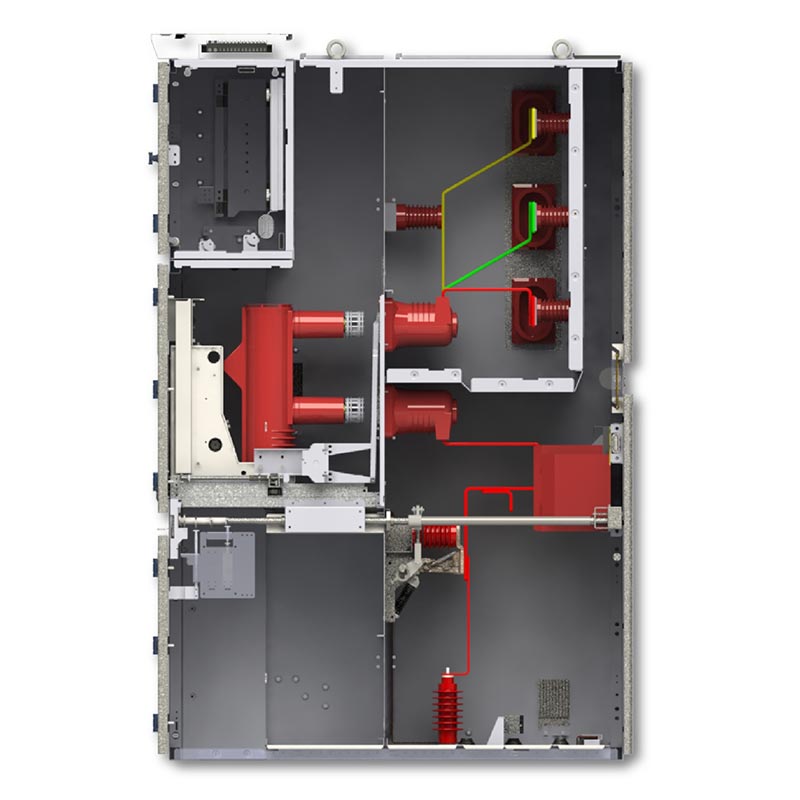

Het middenspannings-Vcb-binnenpaneel van 11 kV maakt gebruik van stalen platen om vijf onafhankelijke, geaarde metalen compartimenten te scheiden. het effectief onderdrukken van de verspreiding van foutbogen en het waarborgen van de persoonlijke veiligheid:

1. Compartiment voor stroomonderbrekers: Ingebouwde verwijderbare wagen voor vacuümstroomonderbrekers (VS1/ZN63A, VD4, enz.), uitgerust met met mechanische vergrendeling, waardoor de trolley kan schakelen tussen werk-, test- en losgekoppelde posities.

2. Busbarcompartiment: Bevat hoofdrails en aftakrails, volledig geïsoleerd van andere compartimenten voorkomen dat fouten zich voortplanten.

3. Kabelcompartiment: Uitgerust met stroomtransformatoren (CT's), spanningstransformatoren (PT's), aardingsschakelaars, kabelterminals en overspanningsafleiders voor kabelaansluiting en -bescherming.

4. Compartiment voor bedieningsinstrumenten: Bevat beveiligingsrelais, instrumenten, bedieningsschakelaars, indicatielampjes en secundaire circuits voor monitoring en bediening.

5. Drukontlastingskanaal: Beschikt over een drukontlastingsapparaat aan de bovenkant om de boogdruk en het gas veilig te laten ontsnappen geval van interne fouten, waardoor schade aan de kast en persoonlijk letsel wordt voorkomen.

Kernfuncties en voordelen

1. Afneembaar handkarontwerp: de handkar voor binnen-Vcb-paneel met middenspanning van 11 kV is volledig uitwisselbaar, waardoor voor snelle inspectie en vervanging zonder dat een volledige uitval van de rail nodig is, waardoor de uitvaltijd aanzienlijk wordt verminderd.
2. Uitgebreide mechanische vergrendeling met vijf preventieve maatregelen:
- Voorkomt het per ongeluk openen en sluiten van stroomonderbrekers
- Voorkomt het duwen of trekken van de stroomonderbrekerwagen onder belasting
- Voorkomt onbedoeld sluiten van de aardingsschakelaar terwijl deze onder spanning staat
- Voorkomt dat de aardingsschakelaar wordt bekrachtigd wanneer deze zich in de gesloten positie bevindt
- Voorkomt onbedoelde toegang tot een onder spanning staand compartiment

3. Volledig afgesloten onafhankelijke compartimenten: metalen scheidingswanden scheiden functionele gebieden, waardoor boog effectief wordt onderdrukt voortplanting en wederzijdse interferentie.

4. Bediening en onderhoud aan de voorkant: Alle handelingen en onderhoud kunnen worden uitgevoerd vanaf de voorkant van de kast, waardoor installatieruimte wordt bespaard.

5. Hoge betrouwbaarheid en hoge veiligheid: voldoet aan de internationale reguliere normen, met hoge isolatieniveaus en sterke foutbestendigheid.

6. Modulair ontwerp: flexibel te configureren als inkomende lijnkast, uitgaande lijnkast, meetkast, railsectiekast, enz.

Belangrijkste toepassingsscenario's

1. Inkomende lijnkast (ontvangst van het elektriciteitsnet)

2. Uitgaande lijnkast (stroomverdeling naar belastingen, motoren en transformatoren)

3. Motorbesturingskast (starten, stoppen en beveiliging van grote motoren)

4. Transformatortoevoerkast (distributietransformatorbescherming)

5. Busbar-sectiekast (busbar-sectie en automatische omschakeling)

Werkelijke toepassingsgevallen

Case 1: Een groot petrochemisch industriepark in de provincie Jiangsu

Projectuitdagingen: De petrochemische fabriek stelt extreem hoge eisen aan de continuïteit van de stroomvoorziening, veiligheid en fouttolerantie, waardoor een stabiele werking op lange termijn vereist is.
Oplossing: Er werden 36 Usune KYN28A-12 vacuümstroomonderbrekerkasten gebruikt voor inkomende en uitgaande lijnen en grote motorbesturing.
Bedrijfsresultaten: Continue en stabiele werking gedurende meer dan 8 jaar zonder grote fouten, effectief bereikt bescherming tegen overbelasting en kortsluiting, waardoor een ononderbroken productie wordt gegarandeerd.

Casus 2: Een commercieel complex in de provincie Zhejiang

Projectuitdagingen: Beperkte ruimte in de stroomverdeelruimte van het hoogbouwgebouw, waardoor compacte, veilige en compacte ruimtes nodig zijn gemakkelijk te onderhouden apparatuur.
Oplossing: Configureer 22 Usune KYN28A-12 schakelapparatuur met een structuur die aan de voorzijde toegankelijk is.
Bedrijfsresultaten: Hoog ruimtegebruik, gemakkelijk onderhoud en betrouwbare bescherming voor dergelijke kritische belastingen zoals verlichting van gebouwen, airconditioning en brandbeveiliging.

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen KYN28A-12 en KYN28-24?

A: Het belangrijkste verschil is het nominale spanningsniveau: KYN28A-12 is geschikt voor 12 kV-systemen (10 kV-klasse), terwijl KYN28-24 is geschikt voor 24kV-systemen (20kV-klasse). Beide zijn ontworpen op basis van hun respectieve spanningsniveaus in termen van isolatieafstand, selectie van isolatiecomponenten en nominale parameters van interne componenten.

Vraag 2: Kan Usune deze vacuümstroomonderbrekerkast aanpassen voor exportprojecten?

EEN: Ja. Als professionele fabrikant kan Usune de parameters aanpassen aan de projectvereisten verschillende regionale standaarden zoals IEC en ANSI, en kunnen stroomonderbrekermodellen, beveiligingsrelais en afmetingen.

Vraag 3: Wat is de levensduur en onderhoudscyclus van het middenspannings-Vcb-binnenpaneel van 11 kV?
