Het middenspannings-Vcb-paneel is geschikt voor energiecentrales, onderstations, industriële faciliteiten, mijnbouwbedrijven, commerciële gebouwen en andere indoor middenspanningsdistributieprojecten. Usune produceert de apparatuur volgens de toepasselijke IEC- en GB-normen en opereert onder ISO 9001-, ISO 14001- en ISO 45001-management systemen, met CE-certificering beschikbaar voor internationale marktvereisten.

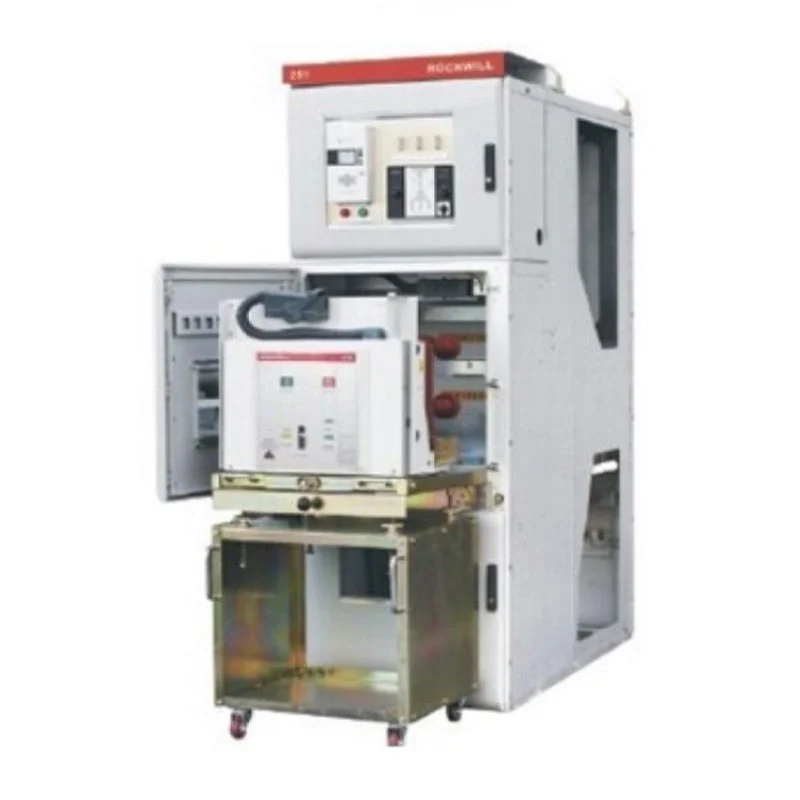

Het belangrijkste kenmerk van dit schakelapparaat is de uittrekbare vacuümstroomonderbreker. In plaats van permanent Door de stroomonderbreker in de kast te bevestigen, wordt de stroomonderbreker geïnstalleerd op een verplaatsbare trolley die kan worden verplaatst tussen de service-, test- en geïsoleerde posities volgens de bedieningsprocedure.
Dit ontwerp biedt praktische voordelen tijdens inspectie, vervanging en probleemoplossing. Stroomonderbreker trolleys, PT-trolleys en isolator-trolleys kunnen worden geconfigureerd volgens het elektrische schema, terwijl de Dankzij de uittrekbare structuur heeft onderhoudspersoneel toegang tot de relevante apparatuur zonder deze te demonteren compleet kabinet.
Voor substations en industriële distributiesystemen waar gepland onderhoud en vervanging van apparatuur nodig is efficiënt uitgevoerd, kan het uittrekbare ontwerp de servicewerkzaamheden vereenvoudigen en de benodigde tijd verkorten tussenkomst van apparatuur.
Veilige bediening is een belangrijke aankoopoverweging voor middenspanningsschakelaars vanwege onjuiste schakelvolgorde kan ernstige elektrische gevaren veroorzaken. De KYN28-serie bevat een mechanisch vijfvoudig vergrendelingssysteem ontworpen om onjuiste bedieningsprocedures te beperken.
De vergrendelingsstructuur voorkomt een verkeerde werking van de stroomonderbreker en voorkomt dat de trolley eronder wordt getrokken of geduwd belasting, voorkomt dat de aardingsschakelaar wordt gesloten wanneer het circuit wordt bekrachtigd, voorkomt dat het circuit wordt gesloten bekrachtigd terwijl de aardingsschakelaar gesloten is, en voorkomt dat personeel per ongeluk compartimenten onder spanning betreedt.
Deze mechanische vergrendelingsinrichting zorgt voor een extra fysieke veiligheidsbarrière tijdens het schakelen onderhoudswerkzaamheden, waardoor operators de juiste bedieningsvolgorde kunnen volgen.

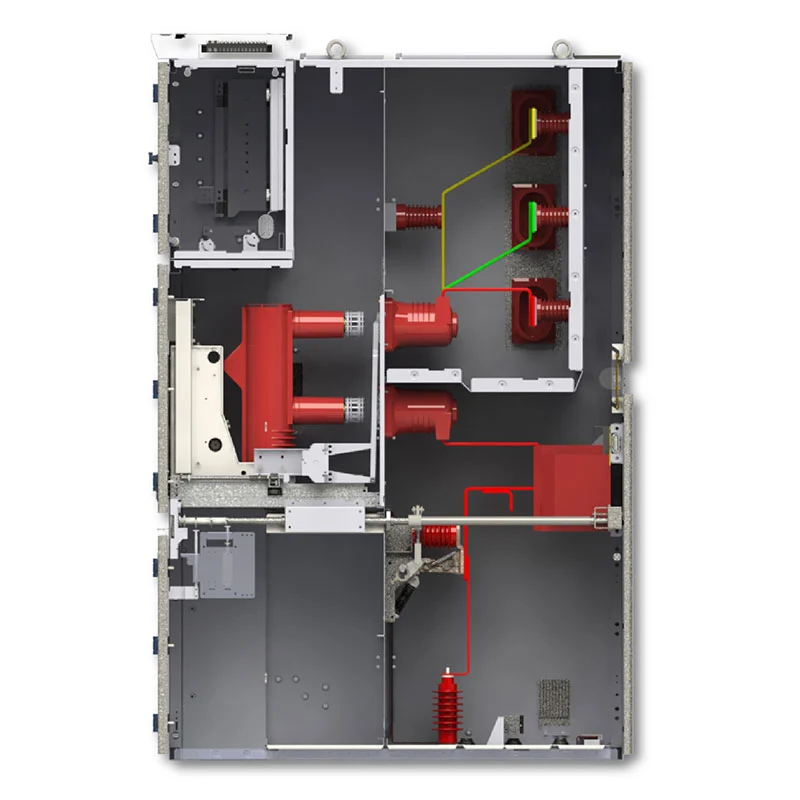

Het middenspannings-Vcb-paneel heeft een interne structuur met metalen scheidingswanden die de hoofdstroom scheidt secties. Het onderbrekercompartiment, het railcompartiment, het kabelcompartiment, het instrument- en besturingscompartiment, en het drukontlastingsgedeelte is onafhankelijk gerangschikt.
Deze gecompartimenteerde constructie helpt de verspreiding van een interne fout te beperken en scheidt verschillende elektrische componenten tijdens inspectie en onderhoud. Het maakt ook de interne elektrische lay-out eenvoudiger operators en onderhoudspersoneel om dit te begrijpen.
De aan de bovenkant gemonteerde drukontlastingskleppen bieden een gecontroleerd pad voor het vrijgeven van de druk in geval van een interne druk boogfout, waardoor de potentiële impact van foutdruk op personeel en omringende apparatuur wordt verminderd.
De kast is ontworpen voor bediening en onderhoud aan de voorzijde, wat waardevol kan zijn als de elektrische ruimte dat wel heeft beperkte toegang aan de achterkant. Operators kunnen vanaf de voorkant van de machine routinematige schakel- en onderhoudsprocedures uitvoeren apparatuur volgens de goedgekeurde bedieningsvolgorde.
De opstelling met toegang aan de voorzijde helpt ook bij het vereenvoudigen van de planning van de apparatuurruimte en kan de benodigde ruimte achter de apparatuur verminderen kast voor routinematige onderhoudswerkzaamheden. Voor vochtige omgevingen kan een ingebouwde condensatieverwarmer worden geconfigureerd om condensatiegerelateerde risico's in de kast te helpen verminderen.
Verschillende middenspanningsverdeelsystemen vereisen verschillende kastfuncties. De apparatuur kan worden geconfigureerd als een inkomende kast voor het ontvangen van stroom uit het stroomopwaartse netwerk, een uitgaande kast voor het voeden van feeders of motoren, een PT- en spanningsmeetkast, een meetkast, een bus-sectionaalkast of een isolatie kabinet.
Dankzij deze configuratieflexibiliteit kunnen EPC-aannemers, elektrische systeemintegratoren en industriële gebruikers zich ontwikkelen schakelapparatuuropstellingen volgens het enkellijnsdiagram van het project in plaats van een identieke kast te gebruiken arrangement voor elke toepassing.
Elektriciteitscentrales hebben betrouwbare middenspanningsapparatuur nodig voor het ontvangen, distribueren en controleren van elektrische energie binnen hulp- en distributiesystemen. De uittrekbare VCB-regeling biedt hiervoor een praktische oplossing circuitbeveiliging en schakelen, terwijl onderhoudsteams de onderbrekerwagen kunnen verwijderen of vervangen wanneer dat nodig is vereist.
In onderstations kan de schakelapparatuur worden geconfigureerd voor inkomende feeders, uitgaande circuits, bussecties, spannings- meting en andere distributiefuncties. De compartimentstructuur en het vijfvoudige vergrendelingssysteem helpen veilige schakel- en onderhoudsprocedures ondersteunen.
Fabrieken en industriële faciliteiten gebruiken vaak meerdere motoren, transformatoren, productielijnen en hulpapparatuur elektrische systemen. De apparatuur kan worden geconfigureerd voor verschillende vereisten voor voedings- en motorbeveiliging, het bieden van gecentraliseerde middenspanningsschakeling en -distributie binnen de fabriek.
Mijnbouwfaciliteiten vereisen een betrouwbare elektrische distributie voor motoren, pompen, ventilatiesystemen en verwerking apparatuur en hulpladingen. De met metaal beklede constructie en de uittrekbare stroomonderbreker zorgen voor een praktische configuratie voor middenspanningsdistributiesystemen binnenshuis.
Voor grote commerciële gebouwen en hoogbouwfaciliteiten is mogelijk middenspanningsapparatuur voor inkomende en distributie nodig in speciale elektrische ruimtes. Bediening en onderhoud aan de voorzijde kunnen de planning van de apparatuurruimte helpen vereenvoudigen waar de installatieruimte beperkt is.
Het middenspannings-Vcb-paneel is beschikbaar voor verschillende middenspanningsdistributievereisten. Belangrijkste technische parameters omvatten:
| Item | Specificatie |
| Nominale spanning | 3,6 kV, 7,2 kV, 12 kV |
| Nominale frequentie | 50 Hz / 60 Hz |
| Nominale stroom | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominale kortsluitbreekstroom | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Geschatte kortstondige weerstandsstroom | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beschermingsgraad | IP4X externe behuizing, IP2X interne compartimenten |
| Omgevingstemperatuur | -15°C tot +40°C |
| Hoogte | ≤1000m, verminderd voor grotere hoogten |
| Installatie | Binnen |
De werkelijke nominale spanning, stroom, kortsluitcapaciteit, kastopstelling en andere technische parameters moeten dat zijn worden bevestigd volgens het enkellijnsdiagram van het project en de klantspecificatie.
De apparatuur is ontworpen voor installatie binnenshuis bij een omgevingstemperatuurbereik van -15°C tot +40°C. De dagelijkse de gemiddelde relatieve vochtigheid mag niet hoger zijn dan 95%, terwijl het maandgemiddelde niet hoger mag zijn dan 90%.
De installatieomgeving moet vrij zijn van explosieve of corrosieve gassen, geleidend stof en ernstige trillingen. Voor installaties buiten de standaard servicevoorwaarden moeten de technische vereisten worden bevestigd door Usune vóór de productie, zodat de juiste configuratie kan worden geëvalueerd.
Usune heeft meer dan 14 jaar ervaring op het gebied van elektrische apparatuur en beschikt over een ervaren R&D-team in staat om apparatuurconfiguraties te ontwikkelen volgens projectspecifieke vereisten.

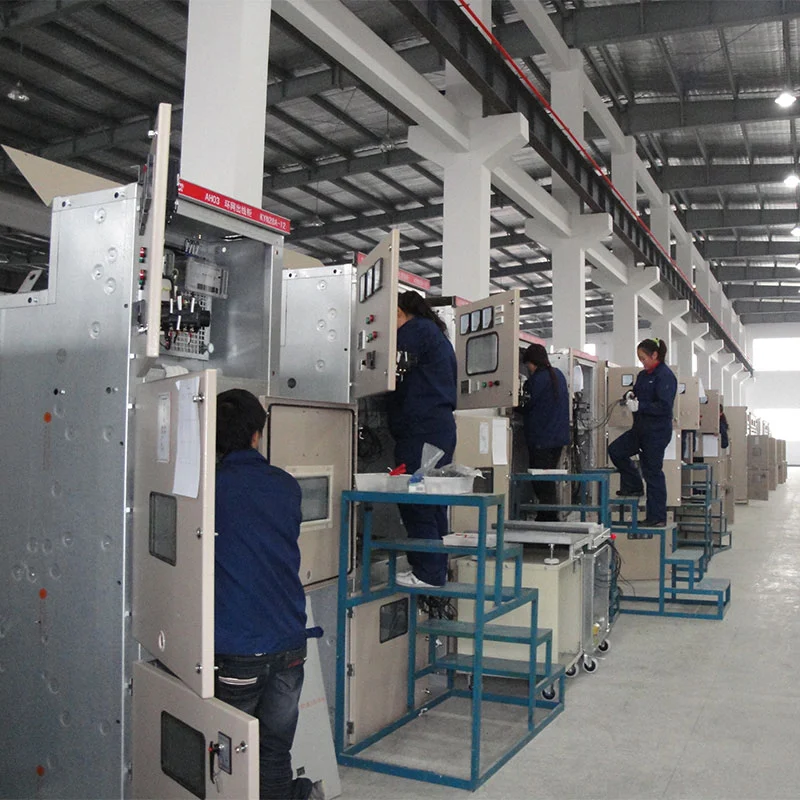

Kwaliteitscontrole omvat componenten, assemblage, elektrische prestaties en eindproducten. Routinetesten zijn dat wel uitgevoerd voordat apparatuur de fabriek verlaat om de prestaties van het product te verifiëren en ervoor te zorgen dat de geleverde schakelapparatuur wordt geleverd voldoet aan de overeengekomen technische eisen.
Verschillende projecten kunnen verschillende stroomwaarden, kastcombinaties, beveiligingsvoorzieningen en besturing vereisen functies. Usune biedt technische communicatie en configuratieondersteuning op basis van enkellijnsdiagrammen van de klant en technische specificaties.
Voor standaardconfiguraties kan Usune na bevestiging een productieperiode van ongeveer 15-20 dagen hanteren betaling, waarbij de werkelijke doorlooptijd afhankelijk is van configuratie en bestelhoeveelheid.
Usune houdt producttestrapporten en relevante technische documentatie bij ter ondersteuning van klanteninspecties en projecten goedkeuring en kwalificatieprocedures voor leveranciers.
De apparatuur is gebruikt voor het Cas-space Rocket Launch Project, waar middenspanningselektronica wordt gebruikt Er was distributieapparatuur nodig voor gespecialiseerde lucht- en ruimtevaartinfrastructuur.
Raketlanceringsfaciliteiten bevatten kritische elektrische belastingen en ondersteunende systemen die betrouwbare stroom vereisen distributie en gecontroleerde schakelprocedures. Bij dit soort projecten moet de configuratie van de schakelapparatuur dat wel doen denk niet alleen aan de elektrische capaciteit, maar ook aan de operationele veiligheid, foutisolatie, toegang voor onderhoud, enz integratie van apparatuur binnen het totale stroomdistributiesysteem.
De uittrekbare structuur van de vacuümstroomonderbreker en het vijfvoudige mechanische vergrendelingssysteem bieden een geschikte oplossing configuratie voor gecontroleerde schakel- en onderhoudswerkzaamheden. De gecompartimenteerde kaststructuur verder ondersteunt de scheiding tussen de onderbreker-, rail-, kabel- en besturingssecties.
De projectreferentie demonstreert de toepasbaarheid van de middenspanningsschakelapparatuurtechnologie van Usune op gespecialiseerde bedrijven infrastructuur waar de betrouwbaarheid van de elektriciteitsdistributie en de operationele veiligheid belangrijke engineering zijn overwegingen.
Het product is vervaardigd met verwijzing naar de toepasselijke IEC- en GB-vereisten voor middenspanningsschakelapparatuur en elektrische apparatuur. Usune werkt volgens een ISO 9001 Kwaliteitsmanagementsysteem, ISO 14001 Milieu Managementsysteem en ISO 45001 Managementsysteem voor gezondheid en veiligheid op het werk.
Het product is ook verkrijgbaar met CE-certificering voor toepasselijke internationale markten. Testrapporten en technisch documentatie kan worden geleverd op basis van project- en klantvereisten.
De standaardconfiguratie omvat toepassingen van 3,6 kV, 7,2 kV en 12 kV. Voor een specifiek project, de nominale spanning en isolatieparameters moeten worden bevestigd volgens de elektrische systeemvereisten.
Dankzij de uittrekbare trolley kan de vacuümstroomonderbreker worden verplaatst tussen bedrijfs- en geïsoleerde posities. Dit maakt inspectie, testen, vervanging en onderhoud handiger dan een permanent vaste onderbreker regeling.
Het vijfvoudige systeem is een mechanische veiligheidsvergrendeling die is ontworpen om onjuiste bedieningsvolgorde te voorkomen. Het helpt voorkom onjuiste werking van de onderbreker, beweging van de trolley onder belasting, onjuiste werking van de aardingsschakelaar, bekrachtigen van een geaard circuit en onbedoelde toegang tot onder spanning staande compartimenten.
Ja. Het schakeltoestel kan worden ingericht als inkomend, uitgaand, PT, meet-, bus-sectie- of isolatiekast volgens de elektrische configuratie van het project.
Ja. Usune ondersteunt OEM-vereisten zoals klantlogo's, bedrijfsnamen en projectspecifieke configuraties, onder voorbehoud van technische en productiebevestiging.
Voor standaardconfiguraties bedraagt de typische productieperiode ongeveer 15-20 dagen, na betaling en technisch bevestiging. De werkelijke doorlooptijd is afhankelijk van de productconfiguratie, hoeveelheid en projectvereisten.
Usune voert kwaliteitsinspecties uit vanaf de componenten tot en met de eindmontage en voert routinetests uit vóór verzending. Relevante testrapporten kunnen worden verstrekt op basis van klant- en projectvereisten.
De standaard garantieperiode bedraagt 12 maanden vanaf de verzenddatum, afhankelijk van de overeengekomen verkoop- en technische voorwaarden omstandigheden.
Als u middenspannings-Vcb-panelen aanschaft voor een elektriciteitscentrale, onderstation, industriële faciliteit, mijnbouwproject, commercieel gebouw of gespecialiseerd infrastructuurproject, Usune kan configuratieondersteuning bieden op basis van uw wensen elektrische vereisten.
Stuur uw enkellijnsschema, nominale spanning, nominale stroom, kortsluitingsniveau, kastaantal en benodigde gegevens functies naar Usune voor technische evaluatie en offerte.
