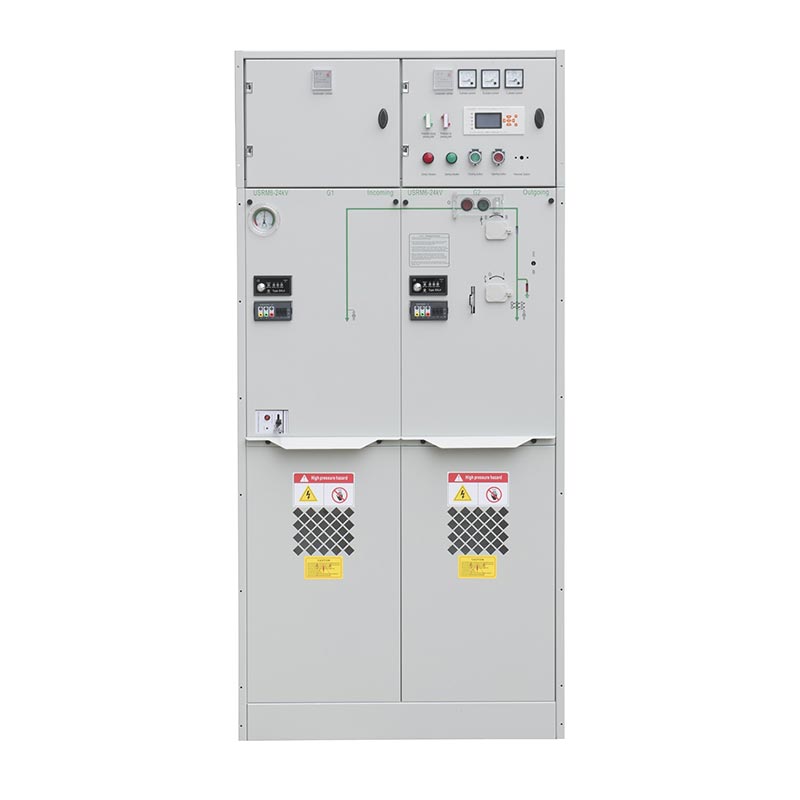

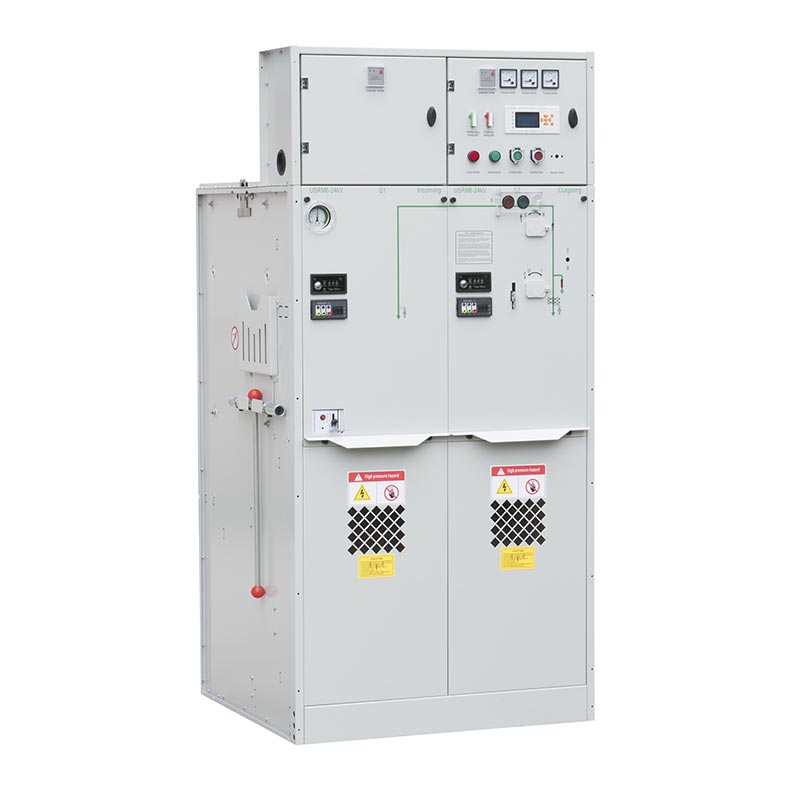

De USRM6-serie Sf6 gasgeïsoleerde schakelapparatuur is een volledig geïsoleerd systeem dat onafhankelijk is ontwikkeld door USUNE. Het is het belangrijkste De prestaties van de circuitschakelaars en alle elektrische componenten zijn afgedicht en geïsoleerd met SF6-gas onder druk. De volledig De gesloten structuur beschermt het hele apparaat tegen externe invloeden van buitenaf, waardoor de werking effectief wordt gegarandeerd betrouwbaarheid en personeelsveiligheid, waardoor een onderhoudsvrije werking gedurende de gehele levenscyclus wordt bereikt. Het product maakt gebruik van een standaard modulaire eenheid en een modulair eenheidsontwerp met vaste combinatie, ter ondersteuning van uitbreidbare hoofdrailselectie. Het bereikt volledige modulariteit, volledige isolatie en volledige behuizing, waardoor een hoge betrouwbaarheid en veiligheid wordt gegarandeerd en tegelijkertijd wordt voldaan aan de eisen flexibele en compacte schakelapparatuurvereisten van elektriciteitsnetknooppunten, eindgebruikers en secundaire onderstations via rijk modulecombinaties.
Integratie van meerdere functionele modules zoals belastingschakelaareenheden (C), belastingschakelaar + zekeringcombinatie-eenheden (F), circuit onderbrekereenheden (V), meeteenheden (M) en rail-PT-eenheden (PT), deze kunnen vrij worden gecombineerd tot ringhoofdeenheden, flexibel aanpassen aan verschillende stroomdistributiescenario's en gebruikersbehoeften, waardoor het product aanzienlijk wordt verbeterd toepasbaarheid en flexibiliteit.
Het hoofdcircuitgedeelte van de Sf6 gasgeïsoleerde schakelinrichting (hoofdrail) en de schakelprestaties zijn ingekapseld in een RVS gelaste gaskast. Het hoofdcircuit is met de buitenzijde verbonden via een gaskastdoorvoer conform DIN47636-normen. Inkomende en uitgaande kabels worden aangesloten met behulp van volledig geïsoleerde, afneembare connectoren. De gasbox beschikt over een IP67-beschermingsgraad, waardoor de externe omgeving effectief wordt geïsoleerd en overstromingen op korte termijn worden geboden en condensatiebescherming, waardoor een stabiele werking wordt gegarandeerd, zelfs onder zware omstandigheden.
Het kan worden gecombineerd met verschillende standaard modulaire eenheden om een standaard kastachtige, niet-uitbreidbare vaste ring te vormen netwerkswitch (een enkele SF6 geïsoleerde gasbox kan worden gecombineerd met maximaal 6 units). Het kan ook gecombineerd worden met verschillende modules om uitbreidbare eenheden te vormen, waarbij verschillende combinatievormen mogelijk zijn via een speciaal, volledig geïsoleerd railsysteem connectoren om te voldoen aan de stroomvoorzieningsbehoeften van verschillende regio's, typen en klanten.
De hoofdcircuitcomponenten en de schakelprestaties zijn ingekapseld in de roestvrijstalen gasbox, verbonden met de buiten via bussen om direct contact met spanningvoerende delen te vermijden. Uitgerust met betrouwbare drukontlastingsapparaten en kanalen beschermt het effectief de veiligheid van personeel en apparatuur bij ongevallen. Een uitgebreide mechanische Het vergrendelingsapparaat minimaliseert het risico op verkeerde bediening, waardoor de veiligheid en betrouwbaarheid verder worden verbeterd.
Het SF6 gasgeïsoleerde schakelapparaat is uitgerust met een zelf ontwikkeld en ontworpen veerbedieningsmechanisme. Door uitgebreide kwaliteitscontrole van ontwerp tot productie en inbraak, de betrouwbaarheid en stabiliteit van het mechanisme zijn dat wel gegarandeerd en biedt een hoogwaardige bedieningsmechanisme-oplossing voor de USRM6-serie en soortgelijke SF6-gasgeïsoleerd schakelapparatuur.
- Alhouding: ≤4000 m (voor hoogtes boven 1000 m dient u de leverancier vooraf op de hoogte te stellen om de bandenspanning aan te passen; voor hoogtes boven 2000 m dient u de druk aan te passen om overspanning in de kast te elimineren.)
- Omgevingstemperatuur: Maximaal +50℃, minimaal -40℃, gemiddelde temperatuur over 24 uur niet hoger dan 35℃
- Omgevingsvochtigheid: 24-uurs relatieve vochtigheid niet hoger dan 95%, maandelijkse relatieve vochtigheid niet hoger dan 90%
- Installatieomgeving: Geen explosieve of corrosieve gassen in de omgeving; geen ernstige trillingen of schokken op de installatieplaats; vervuilingsniveau dat klasse III niet overschrijdt, zoals gespecificeerd in GB/T5582.
Houdt zich strikt aan meerdere nationale en industriële normen zoals GB3804-2004 en GB1984-2014 om te garanderen dat producten professionaliteit en autoriteit, die voldoet aan de behoeften van verschillende gebruiksscenario's.
De Sf6 gasgeïsoleerde schakelapparatuur integreert meerdere functies en beschikt over voordelen zoals kleine afmetingen, onderhoudsvrije werking en onaangetast hoofdcircuit door externe omgevingsfactoren. Het is bijzonder geschikt voor ruwe omgevingen zoals ondergrondse, hooggelegen en kustlocaties, en wordt veel gebruikt in industriële en mijnbouwbedrijven, spoorwegen, luchthavens, stadscentra en woonwijken in China en wereldwijd, waardoor stabiele en betrouwbare voedingsondersteuning voor verschillende stroomdistributiesystemen.
Alle schakelaars moeten worden bediend met de bijbehorende handgreep. Lastschakelaars/vacuümschakelaars en bijbehorende aarding schakelaars zijn mechanisch vergrendeld en er kunnen extra hangsloten worden toegevoegd om onbedoelde bediening te voorkomen. Aardingsschakelaars maken gebruik van een snelbedieningsmechanisme: door de hendel met de klok mee te draaien, wordt het circuit gesloten, door tegen de klok in te draaien wordt deze geopend. Voordat u de combinatie-eenheid of het circuit van de lastschakelaar en zekering opent of sluit onderbreker, energie moet worden opgeslagen. Nadat de energieopslag is voltooid, drukt u op de groene knop om de energieopslag te openen of te sluiten circuit. Het product is uitgerust met vijf veiligheidsvergrendelingsfuncties; stroomvoorziening en ontkoppelingswerkzaamheden moeten zich strikt aan de specificaties houden.
De Sf6 gasgeïsoleerde schakelapparatuur is uitgerust met hijsringen voor hijsen en hanteren van vorkheftrucks. Bij ontvangst, inspecteer op eventuele schade tijdens transport; Eventuele schade dient onmiddellijk aan de vervoerder te worden gemeld. Na het uitpakken, controleer de integriteit van de bedieningshendel, zorg ervoor dat de wijzer van de manometer in de groene zone staat en voer de actie uit functionele tests op de mechanische onderdelen. Eventuele gebreken of omissies dienen onverwijld aan de leverancier te worden gemeld. Voor installatie en gebruik, op een droge, geventileerde plaats en goed afgedekt opslaan.
Alle componenten van de Sf6 gasgeïsoleerde schakelapparatuur zijn binnen hun gespecificeerde levensduur onderhoudsvrij. Het gas tank is gemaakt van roestvrij staal; beschadigde instrumentenpanelen moeten onmiddellijk worden gerepareerd met verf op corrosie bescherming. Extern gemonteerde mechanische onderdelen vergemakkelijken bediening en vervanging; corrosiebescherming en smering is vóór verzending aangebracht. In extreme omgevingen vereisen roterende onderdelen regelmatige inspectie en onderhoud, en indien nodig vervanging. Onder normale bedrijfsomstandigheden zijn er geen speciale inspecties nodig vereist; Controleer vóór gebruik of de wijzer van de manometer in de groene zone staat.
Beschikt over live-line componentdetectie en faseverificatiefuncties. Elektrische vergrendeling en een matching Magnetisch slot voorkomt dat de deur van het kabelcompartiment wordt geopend wanneer de inkomende kabel onder spanning staat, waardoor wordt gegarandeerd dat de deur van het kabelcompartiment wordt geopend veiligheid van het personeel.
Kan indien nodig worden uitgerust met een paneelfoutindicator. In het geval van een fase-naar-fase- of aardfout, personeel kan de bekrachtigde status en het foutgebied bevestigen via de alarmindicator, waardoor het foutpunt snel kan worden gelokaliseerd. Alarm informatie kan naar het meldkamer worden verzonden om het patrouillepersoneel te helpen bij het bevestigen van de storingssectie en locatie.
Een digitaal stroom- en spanningsbeveiligings- en meetapparaat geschikt voor de beveiliging, meting en controle van primaire apparatuur zoals lijnen en distributietransformatoren. Het kan het traditionele elektromagnetische systeem vervangen relais bescherming. Via gebruikersterminalnetwerken kan het een ordelijke detectie van energieverbruik, alarm, controle en intelligent stroominternet, waardoor het intelligentieniveau van het stroomdistributiesysteem wordt verbeterd.
Als professionele fabrikant en leverancier van Sf6 gasgeïsoleerde schakelapparatuur is Zhejiang Usien Electric Co., Ltd. toegewijd aan het leveren van hoogwaardige producten uit de USRM6-serie aan wereldwijde klanten. We hebben een uitgebreide pre-sales, verkoop- en after-sales servicesysteem: pre-sales omvat technisch advies en oplossingsontwerp; verkoop omvat installatiebegeleiding en inbedrijfstelling; en after-sales omvat tijdig onderhoud en levering van reserveonderdelen. Onze fabriek houdt zich aan het principe 'kwaliteit eerst', waarbij alle aspecten van de productie strikt worden gecontroleerd om ervoor te zorgen dat de producten voldoen normen en gebruikersbehoeften, en streeft ernaar een vertrouwde partner te worden voor gebruikers op het gebied van stroomdistributie in China en mondiaal.
Fabriek, we kunnen garanderen dat onze prijs redelijk en concurrerend is.
Normaal gesproken bieden wij binnen 24 uur na ontvangst van uw aanvraag een offerte aan.
Ja, natuurlijk accepteren wij OEM.
De levertijd is afhankelijk van de bestelde hoeveelheden, normaal gesproken binnen 15-20 dagen na ontvangst van de betaling.
Alle producten worden geïnspecteerd, beginnend met de accessoires, en worden vóór vertrek onderworpen aan routinetests onze fabriek.
Maak foto's of video's van de kwaliteitsproblemen en stuur deze naar ons ter controle en bevestiging, en wij zullen er een maken tevreden oplossing voor u binnen 1-3 dagen.
12 maanden vanaf de verzenddatum.
● Wij zijn al meer dan 14 jaar gespecialiseerd in dit vakgebied en beschikken over een zeer ervaren R&D-team dat het ontwerp verzorgt
en ontwikkelingswerk voor elk project op basis van de speciale eisen van de klant.
● We hanteren een uiterst strikte kwaliteitscontroleprocedure, van componenten tot eindproducten.
● Stabiele productieperiode binnen 15-20 dagen.
● We hebben een volledige set testrapporten voor producten.
● Eénstapsoplossing geboden.
