Het middenspanningsladepaneel ondersteunt stroomontvangst, feederdistributie, spanningsmeting, meting, bussectie en isolatiefuncties. Usune voorziet de apparatuur van een techniekgerichte configuratie aanpak en opereert onder ISO 9001, ISO 14001 en ISO 45001 managementsystemen, met producten ontworpen volgens aan de toepasselijke IEC- en GB-normen en CE-certificering beschikbaar voor relevante markten.
Grote elektrische projecten bevatten vaak meerdere onafhankelijke stroomcircuits in plaats van één enkele distributielijn. Inkomende stroom, transformatorvoedingen, motorcircuits, meetcircuits en hulpbelastingen kunnen allemaal nodig zijn verschillende elektrische functies.
Met het KYN28 middenspanningsladepaneel kunnen deze functies als afzonderlijke kasten binnen één kast worden gerangschikt gecoördineerde opstelling. Dit maakt het mogelijk om een distributiesysteem rond het enkellijnsdiagram van het project te bouwen in plaats van voor elk circuit een uniforme kastconfiguratie te gebruiken.
Voor inkoopteams kan deze modulaire architectuur de specificatie van apparatuur vereenvoudigen, omdat kastfuncties dat ook kunnen worden gedefinieerd op basis van het feitelijke elektrische netwerk. Het maakt het ook mogelijk om de algehele line-up te plannen op basis van het aantal feeders, huidige vereisten, beschermingsregelingen en toekomstige distributiebehoeften.
De configuratie van een middenspanningsdistributiesysteem is sterk afhankelijk van de functie van elk circuit. Een Het inkomende circuit ontvangt elektrische stroom van een stroomopwaartse bron, terwijl de uitgaande circuits stroom distribueren transformatoren, motoren, productieapparatuur of andere belastingen.
Usune kan de KYN28-serie configureren met inkomende kasten, uitgaande kasten, PT- en spanningsmeetkasten, meetkasten, bus-sectionaalkasten en isolatiekasten. Elk kasttype kan in de kast worden geïntegreerd algehele opstelling van schakelapparatuur volgens de elektrische architectuur van het project.
Deze op circuits gebaseerde aanpak is met name nuttig voor EPC-projecten waarbij de specificatie van de schakelapparatuur vereist is komen nauw overeen met de goedgekeurde elektrische tekeningen.
De eisen aan de elektriciteitsdistributie kunnen veranderen naarmate fabrieken uitbreiden, productielijnen worden toegevoegd of de infrastructuur toeneemt capaciteit neemt toe. Een opstelling van schakelapparatuur die alleen is gepland voor de initiële elektrische belasting, kan lastig worden wijzigen wanneer extra feeders nodig zijn.
De modulaire opstelling van de KYN28-serie biedt meer flexibiliteit bij het organiseren van verschillende circuits binnen een middenspanningsdistributiesysteem. Tijdens de projectplanning kunnen klanten geschikte posities reserveren of definiëren aanvullende functionele kasten volgens de verwachte toekomstige eisen.
Dankzij deze aanpak kan het schakelsysteem worden beschouwd als onderdeel van de elektrische installatie van het project op de langere termijn architectuur in plaats van alleen als een individueel apparaat.
De fysieke opstelling van middenspanningsapparatuur is een belangrijke overweging bij het ontwerp van elektrische ruimtes. Apparatuur moet voldoende bedieningstoegang bieden en binnen het beschikbare installatiegebied passen.

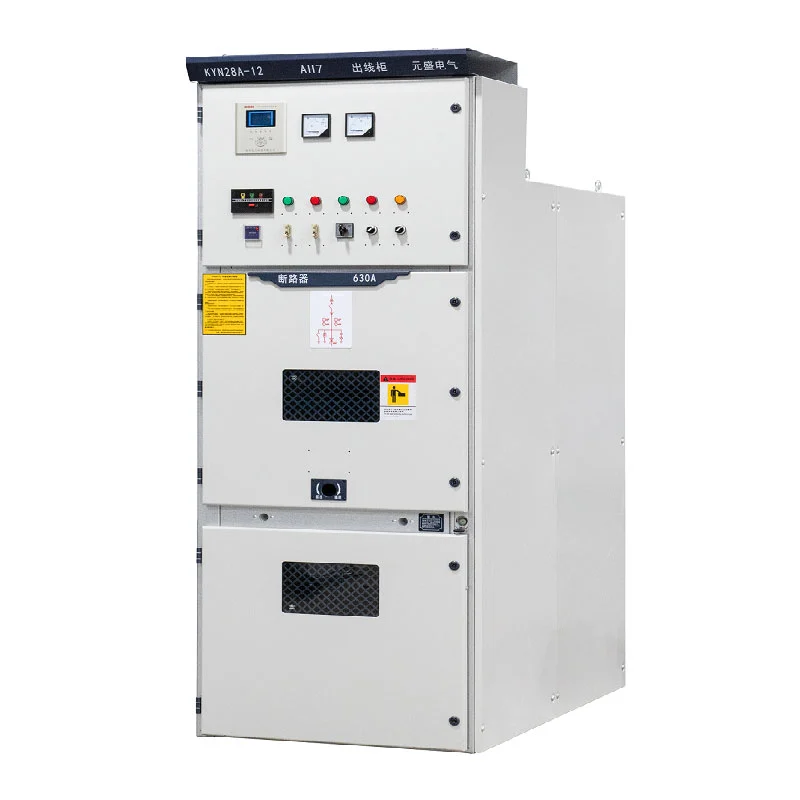

Het KYN28 middenspanningsladetype paneel maakt gebruik van een met metaal omsloten structuur met bediening en onderhoud aan de voorzijde. De onderbreker-, stroomrail-, kabel- en besturingssecties zijn gerangschikt als onafhankelijke compartimenten, waardoor een overzichtelijk geheel ontstaat georganiseerde kaststructuur.
Voor ontwerpers van elektrische ruimtes helpt deze configuratie een meer voorspelbare lay-out van de apparatuur tot stand te brengen De opstelling van schakelapparatuur moet worden gepland op basis van de beschikbare kamerafmetingen en kabelaansluitingsvereisten.
In een distributiesysteem met meerdere feeders kunnen de onderhoudsvereisten variëren tussen individuele circuits. Een storing of geplande inspectie op één circuit moet worden afgehandeld volgens de elektrische bedieningsprocedure zonder onnodige verstoring van niet-gerelateerde secties.
Dankzij de uittrekbare functionele eenheid kan de relevante apparatuur voor inspectie naar een geïsoleerde positie worden verplaatst, testen of vervangen. Het mechanische vergrendelingssysteem regelt de bedieningsvolgorde en helpt voorkomen dat onjuiste schakelacties.
Dit maakt de apparatuur geschikt voor distributiesystemen waarbij individueel circuitbeheer een belangrijk onderdeel is van de dagelijkse elektrische bediening.
De binnenkomende kast wordt gebruikt om elektrische stroom te ontvangen van de stroomopwaartse stroombron en deze aan te sluiten op de middenspanningsrailsysteem. De configuratie kan worden bepaald op basis van de nominale stroom van het inkomende circuit, beveiligingsvereisten, meetvereisten en algemene distributiearchitectuur.
Uitgaande kasten distribueren middenspanningsstroom naar stroomafwaartse transformatoren, motoren, feeders of andere elektrische apparaten ladingen. Het aantal en de specificatie van de uitgaande kasten kunnen worden gepland op basis van de lastverdeling van het project en voerinrichting.
De PT-kast wordt gebruikt voor spanningsmeting en bijbehorende elektrische bewakingsfuncties. Het kan worden geïntegreerd in de reeks schakelapparatuur waarbij het project spanningstransformatie en -meting binnen de middenspanning vereist distributiesysteem.
De meetkast kan apparatuur voor het meten van elektrische energie huisvesten voor toepassingen die speciale apparatuur vereisen vermogensmeting. De configuratie kan worden afgestemd op de meet- en nutsvereisten van het project.
De bussectiekast wordt gebruikt om delen van het middenspanningsrail te verdelen of te verbinden volgens de specificaties systeem ontwerp. Deze opstelling kan een grotere flexibiliteit bieden bij het ontwerpen van distributienetwerken met meerdere netwerken stroombronnen of bussecties.
De isolatiekast biedt een speciale configuratie voor elektrische isolatievereisten. Zijn regeling moet worden bepaald op basis van de schakelvolgorde, het aardingsschema en de elektrische veiligheid van het project procedures.
Productiefaciliteiten bevatten vaak productielijnen, motoren, transformatoren, compressoren, pompen en hulpapparatuur systemen met verschillende stroomvereisten. Een modulaire reeks schakelapparatuur kan deze circuits organiseren volgens de elektrische distributiestructuur van de fabriek.
Onderstations kunnen meerdere inkomende, uitgaande, meet- en bussectiecircuits vereisen. De modulaire kast Dankzij deze opstelling kunnen ingenieurs een complete reeks schakelapparatuur ontwikkelen op basis van het enkellijnsdiagram van het onderstation.
Bij mijnbouwactiviteiten zijn doorgaans meerdere elektrische belastingen betrokken, verdeeld over verschillende delen van de locatie. De apparatuur kan worden geconfigureerd om de feederdistributie en het energiebeheer voor motoren, pompen en ventilatie te ondersteunen systemen en verwerkingsapparatuur.
Grote commerciële gebouwen en hoogbouw vereisen een georganiseerde ontvangst en distributie van middenspanningsstroom. Anders Kastfuncties kunnen worden gecombineerd op basis van de transformator, de voeding, de meter en de elektrische ruimte van het gebouw vereisten.
Infrastructuurprojecten zoals transportfaciliteiten en gespecialiseerde industriële installaties kunnen dit bevatten meerdere elektrische belastingen met verschillende bedrijfsvereisten. De modulaire configuratie biedt flexibiliteit voor het integreren van deze circuits in één gecoördineerd middenspanningsdistributiesysteem.
| Item | Specificatie |
| Nominale spanning | 3,6 kV, 7,2 kV, 12 kV |
| Nominale frequentie | 50 Hz / 60 Hz |
| Nominale stroom | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominale kortsluitbreekstroom | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Geschatte kortstondige weerstandsstroom | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beschermingsgraad | IP4X externe behuizing, IP2X interne compartimenten |
| Omgevingstemperatuur | -15°C tot +40°C |
| Hoogte | ≤1000m, verminderd voor grotere hoogten |
| Installatie | Binnen |
De uiteindelijke nominale spanning, stroom, kortsluitcapaciteit, kastcombinatie en functionele eenheidopstelling moeten dat zijn worden bevestigd volgens het elektrische schema van het project en de technische specificatie.
Het apparaat is bedoeld voor installatie binnenshuis bij een omgevingstemperatuur tussen -15°C en +40°C. Dagelijks gemiddelde de relatieve vochtigheid mag niet hoger zijn dan 95%, terwijl de maandelijkse gemiddelde relatieve vochtigheid niet hoger mag zijn dan 90%.
De installatieomgeving moet vrij zijn van explosieve of corrosieve gassen, geleidend stof en ernstige trillingen. Als de apparatuur buiten deze standaardomstandigheden moet werken, moeten de milieueisen worden nageleefd bevestigd met Usune vóór technisch ontwerp en productie.
De apparatuur is gebruikt voor het Cas-space Rocket Launch Project, een gespecialiseerd infrastructuurproject waarvoor een georganiseerd elektrisch middenspanningsdistributiesysteem nodig is.
Voor lucht- en ruimtevaartinfrastructuur kan het elektriciteitsnetwerk meerdere soorten belastingen bevatten die verschillende faciliteiten bedienen en ondersteunende systemen. In plaats van te vertrouwen op één uniforme kastopstelling, moet het distributiesysteem dat wel doen geschikt voor inkomende stroom, voedingscircuits, meetfuncties en andere elektrische vereisten binnen een gecoördineerde configuratie.
De modulaire structuur van de KYN28-serie maakt het mogelijk verschillende functionele kasten te rangschikken volgens de het elektriciteitsdistributieschema van het project. Dit biedt ingenieurs meer flexibiliteit bij het coördineren van de opstelling van schakelapparatuur met het elektriciteitsnetwerk en de indeling van de elektrische ruimte van de faciliteit.
De projectreferentie demonstreert hoe Usune's modulaire middenspanningsdistributieapparatuur kan worden geïntegreerd in gespecialiseerde infrastructuur waar georganiseerde circuitconfiguratie en projectspecifieke elektrische planning plaatsvinden belangrijk.
De KYN28-serie is ontworpen volgens de toepasselijke IEC- en GB-normen voor metaalomsloten middenspanning schakelapparatuur en elektrische distributieapparatuur.
Usune opereert onder het ISO 9001 kwaliteitsmanagementsysteem, het ISO 14001 milieumanagementsysteem en ISO 45001 Managementsysteem voor gezondheid en veiligheid op het werk. CE-certificering is ook beschikbaar voor toepasselijke internationale eisen van de markt.
Producttestrapporten, technische specificaties en relevante kwaliteitsdocumentatie kunnen worden verstrekt volgens klant- en projecteisen.
Usune ondersteunt de configuratie van schakelapparatuur volgens de elektrische schema's van de klant in plaats van projecten daartoe te beperken één standaard kastopstelling. Deze aanpak is geschikt voor EPC-aannemers, elektrische distributeurs, systeem integrators en industriële gebruikers met verschillende circuitvereisten.
Usune heeft meer dan 14 jaar ervaring op het gebied van elektrische apparatuur en beschikt over een ervaren R&D-team in staat om projectspecifiek ontwerp en technische configuratie te ondersteunen.

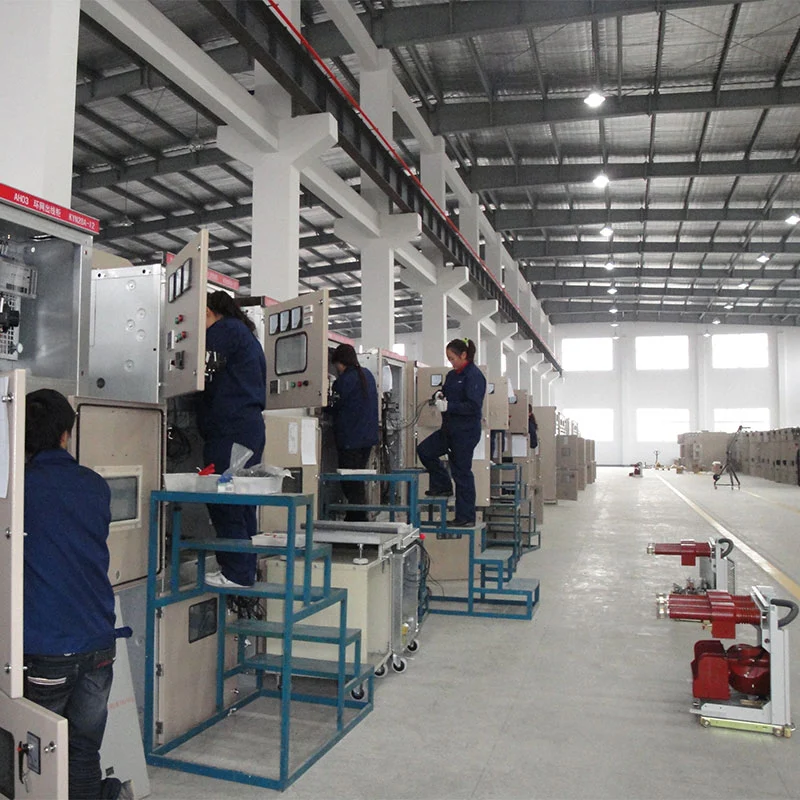

Kwaliteitscontrole wordt gedurende het gehele productieproces uitgevoerd, waarbij onderdelen, assemblage en elektriciteit worden betrokken testen en afgewerkte apparatuur. Vóór verzending worden routinetests uitgevoerd om de productprestaties te verifiëren.
Voor standaardconfiguraties bedraagt de typische productieperiode ongeveer 15-20 dagen na technische bevestiging en betaling. De werkelijke doorlooptijd is afhankelijk van de productconfiguratie, de bestelhoeveelheid en de projectvereisten.
Usune levert producttestrapporten en technische documentatie ter ondersteuning van klantinspectie en leverancier kwalificatie-, projectgoedkeurings- en inbedrijfstellingsprocedures.
Een middenspanningspaneel van het ladetype is een metalen schakelsysteem voor binnenshuis dat gebruik maakt van uittrekbare functionele eenheden voor het ontvangen, distribueren, meten, regelen en beschermen van middenspanningsvermogen. De modulaire configuratie maakt het mogelijk verschillende kastfuncties te combineren afhankelijk van het elektrische systeem.
De KYN28-serie ondersteunt toepassingen van 3,6 kV, 7,2 kV en 12 kV. De exacte nominale spanning en isolatievereisten moet worden bevestigd volgens het elektrische systeem van de klant.
Ja. Inkomende, uitgaande, PT, meet-, bus-sectie- en isolatiekasten kunnen in één schakelapparaat worden gecombineerd opstelling volgens het enkellijnsdiagram en de distributievereisten van het project.
Ja. De modulaire opstelling is geschikt voor fabrieken met meerdere feeders, motoren, transformatoren en productie belastingen die een georganiseerde middenspanningsstroomverdeling vereisen.
Dankzij het modulaire kastconcept kunnen projectingenieurs verschillende functionele eenheden plannen op basis van de huidige en verwachte distributievereisten. Toekomstige uitbreiding moet worden overwogen tijdens de eerste elektrische ruimte en line-upontwerp van schakelapparatuur.
Ja. Usune ondersteunt OEM-vereisten, waaronder klantlogo's, bedrijfsnamen en projectspecifieke configuraties, onder voorbehoud van technische bevestiging.
Voor standaardconfiguraties bedraagt de typische productieperiode ongeveer 15-20 dagen na technische bevestiging en betaling. Het definitieve schema is afhankelijk van de bestelhoeveelheid en configuratie.
Usune kan technische specificaties, producttestrapporten, kwaliteitsdocumentatie en andere projectgerelateerde informatie verstrekken documenten volgens de eisen van de klant.
De standaard garantieperiode bedraagt 12 maanden vanaf de verzenddatum, afhankelijk van de overeengekomen technische en commerciële voorwaarden omstandigheden.
Als u middenspanningsladenpaneel aanschaft voor een fabriek, onderstation, mijnbouwproject, commercieel gebouw, infrastructuurvoorziening of gespecialiseerde elektrische installatie, Usune kan zorgen voor een configuratie op basis van uw werkelijke distributievereisten.
Stuur uw enkellijnsschema, nominale spanning, nominale stroom, kortsluitniveau, aantal inkomende en uitgaande signalen circuits, kastfuncties en installatievoorwaarden naar Usune voor technische evaluatie en offerte.
