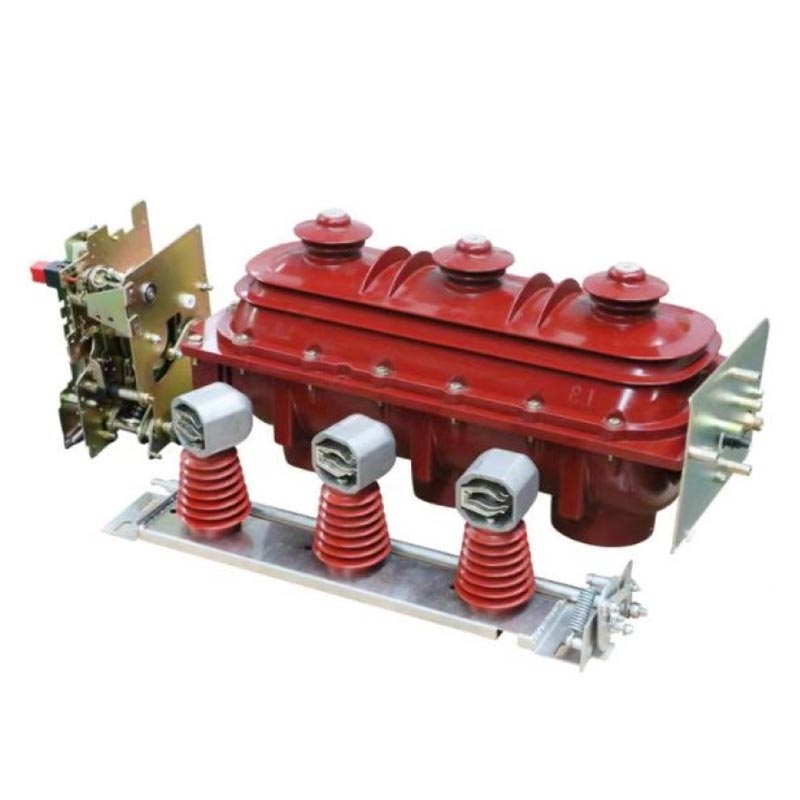

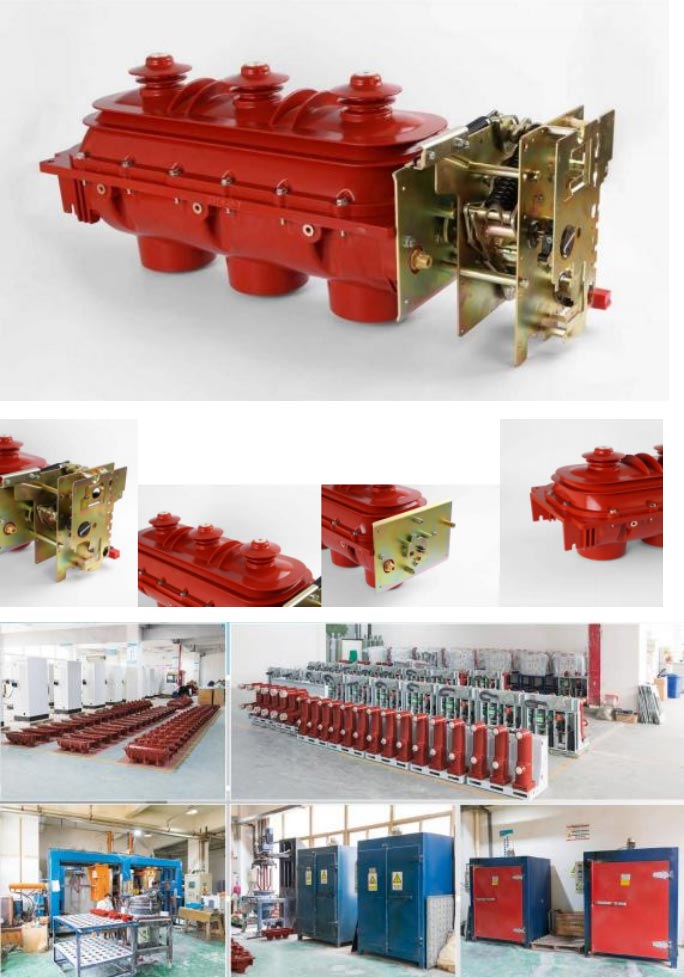

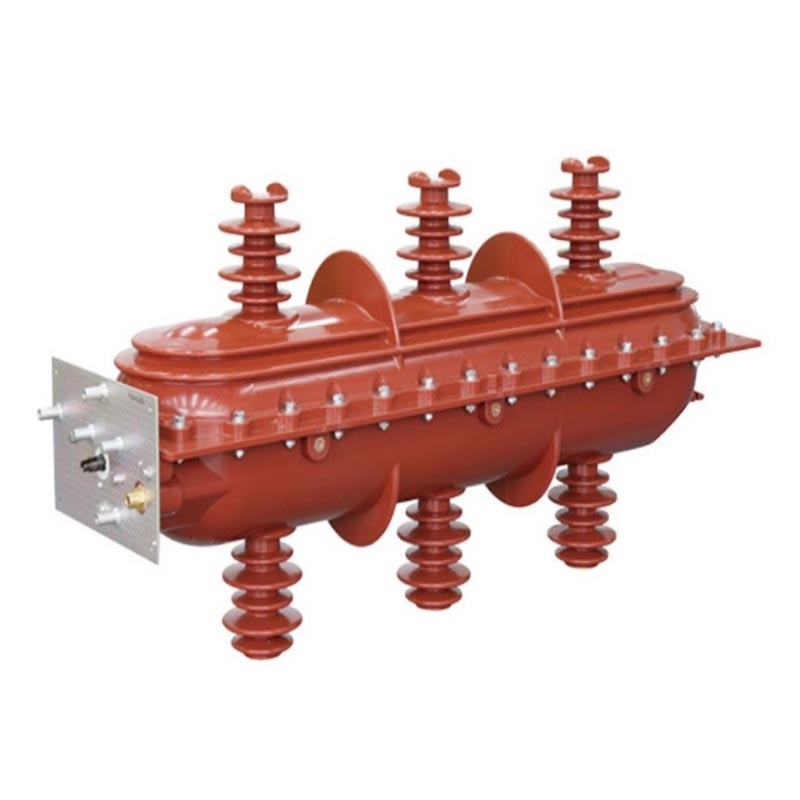

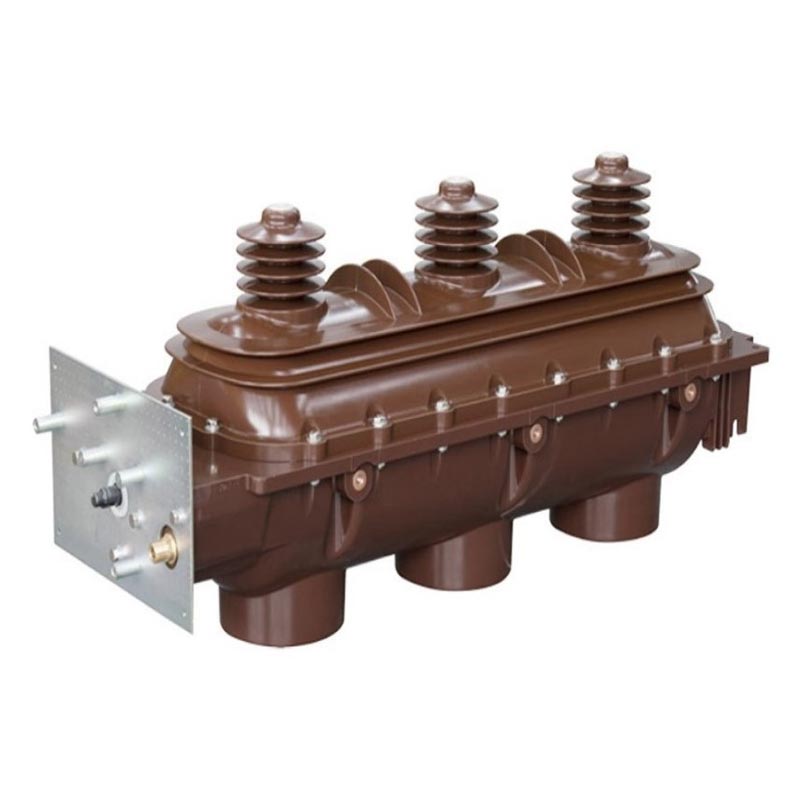

Sf6 lastonderbrekerschakelaar

Als professionele fabrikant van elektrische hoogspanningsapparatuur in China richt Usune zich op de R&D en productie van midden- en hoogspanningsstroomdistributieapparatuur, beschikt over een gestandaardiseerde fabriek die is uitgerust met geavanceerde apparatuur productielijnen en strikte kwaliteitscontroleprocessen. De FLN36-12D en FLRN36-12D AC-hoogspannings-Sf6-belasting voor binnen Breaker Switches die door het bedrijf worden gelanceerd, zijn kernproducten die onafhankelijk zijn ontwikkeld door geavanceerde buitenlandse producten te absorberen technologie en deze te combineren met de daadwerkelijke operationele behoeften van het Chinese energiesysteem.

Alle Usune Sf6-lastonderbrekerschakelaars hebben uitgebreide typetests doorstaan en hun prestaties voldoen hier volledig aan GB3804 "3~63kV AC hoogspanningsbelastingsschakelaars", GB16926 "Hoogspanningsbelastingsschakelaars-zekeringcombinaties", en IEC60265 en IEC60420 internationale normen. De producten volgen het kernconcept van "alles voor veilig stroomgebruik". uitgerust met een boogdovende kamer met drie standen ("sluiten-openen-aarden"), waardoor veilig en effectief wordt gegarandeerd stabiele stroomvoorziening. Als betrouwbare leverancier van hoogspanningsschakelapparatuur biedt Usune uitgebreide pre-sales advies en after-sales service om een soepele werking van de apparatuur in verschillende toepassingsscenario's te garanderen.

Toepassingsbereik

De Sf6-lastonderbrekerschakelaar is geschikt voor driefasige AC-stroomsystemen van 10 kV, 24 kV, 36 kV, 50/60 Hz. Het is breed gebruikt in industriële en mijnbouwbedrijven, hoge gebouwen, stedelijke woonwijken, onderstations, grote winkels winkelcentra, luchthavens, metro's, ziekenhuizen en andere scenario's voor stroomdistributie. De kernfuncties zijn het schakelen van belasting stroom- en foutstroom, controle en bescherming van lijnen en distributietransformatoren, voor veilige en stabiele stroom bescherming voor alle sectoren van de sociale productie en het leven.

Gebruiksvoorwaarden

1. Normale bedrijfsomstandigheden

- Omgevingstemperatuur: -25℃ tot +40℃, geschikt voor de meeste klimaatomstandigheden in China en andere regio's.
- Hoogte: niet meer dan 2000 meter, geschikt voor de meeste steden en industriële gebieden.
- Luchtvochtigheid: dagelijkse gemiddelde relatieve vochtigheid <95%, maandelijkse gemiddelde relatieve vochtigheid <90%; dagelijkse gemiddelde damp druk ≤2,2 kPa, maandelijkse gemiddelde dampdruk ≤1,8 kPa, waardoor een stabiele werking in vochtige omgevingen wordt gegarandeerd.

2. Speciale bedrijfsomstandigheden

Volgens de nationale norm GB/T11022-1999 "Gemeenschappelijke technische vereisten voor hoogspanningsschakelapparatuur en Controlgear Standards", moet de schakelinstallatie onder normale bedrijfsomstandigheden werken. Als de gebruiker actief is omstandigheden komen niet overeen met normale omstandigheden (zoals installatiehoogte van meer dan 2000 m, omgevingstemperatuur overschrijding van de normale limieten, hoge luchtvochtigheid die condensatie veroorzaakt, enz.), is het noodzakelijk om een professional te raadplegen fabrikant Usune vooraf om een consensus te bereiken en de veilige en stabiele werking van de apparatuur te garanderen.

Structurele kenmerken

1. Geïntegreerde isolatiestructuur: de bovenste en onderste schaal zijn spuitgegoten met epoxyhars en vormen een afgedichte, met gas gevulde interne holte. Dit zorgt effectief voor uitstekende isolatie en corrosieweerstand het isoleren van de interne componenten van de externe omgeving en het garanderen van een stabiele werking.

2. Bedrijfsmodus met drie standen: het gemeenschappelijke bewegende contact roteert en voltooit geleidelijk drie bedrijfstoestanden: ‘sluiten’, ‘openen’ en ‘aarden’. De posities zijn duidelijk gedefinieerd, het schakelen is betrouwbaar en verkeerde bediening ook effectief voorkomen.

3. Dubbele bedieningsmechanismen: een eenvoudig handmatig veerbelast bedieningsmechanisme is inbegrepen, met een optionele elektrische sluit-/openingsfunctie voor afstandsbediening. Hierdoor kunnen gebruikers kiezen op basis van hun behoeften, het verbeteren van de operationele efficiëntie.

4. Intelligente monitoring: de voorkant van de mechanismekast is uitgerust met een SF6-manometer en een positie indicator. De manometer bewaakt SF6-drukveranderingen in realtime en de positie-indicator is direct verbonden met de aandrijfas van het bewegende contact, waardoor een absoluut betrouwbare indicatie van de werking van het bewegende contact wordt gegarandeerd positie.

5. Veiligheidsbescherming: Aan de achterkant van de schaal bevindt zich een ontsnappingsapparaat voor drukontlasting. Wanneer er een ongeval plaatsvindt in de boogdovende kamer en er wordt hoge druk gegenereerd, kan het overdrukgas door de vrijgave heen breken apparaat en achterwaarts worden gelost, waardoor voorwaartse uitwerping wordt voorkomen en de veiligheid van de bedieners wordt gewaarborgd.

6. Betrouwbare vergrendeling: Er zijn betrouwbare mechanische vergrendelingen aanwezig tussen de belastingsschakelaar en de aarding schakelaar, en tussen de aardingsschakelaar en de voordeur (voor de stroomverdeling van de kast), strikt voorkomend verkeerde bediening en verdere verbetering van de operationele veiligheid van apparatuur.

7. Afdichtingsprestaties: Door gebruik te maken van een speciaal dynamisch en statisch afdichtingsontwerp is een betrouwbare afdichting verzekerd. Het rigoureuze afdichtingsproces van Usune zorgt voor een jaarlijks lekkagepercentage dat ver onder de industrienormen ligt, waardoor apparatuur wordt voorkomen storing als gevolg van SF6-gaslekkage.

Belangrijkste technische parameters

Praktische toepassingsgevallen

Case 1: Stroomdistributieproject in een Chinese stedelijke woonwijk

Een grote woonwijk in het oosten van China bestaat uit dertig hoogbouw met ruim 2000 huishoudens en een piek stroombehoefte van 800 kW. Aanvankelijk werden gewone lastschakelaars gebruikt, die vaak problemen ondervonden, zoals slecht afdichting, onstabiele werking en struikelen, waardoor de normale stroomvoorziening van de bewoners wordt aangetast. Later, na meerdere te hebben vergeleken leveranciers heeft het vastgoedbeheerbedrijf de Usune FLN36-12D Sf6 Load Breaker Switch gekozen als de kernvoeding distributiecontroleapparatuur.

Casestudy 2: Project voor de bescherming van de stroomvoorziening van grote luchthavens Een belangrijke internationale luchthaven in het zuiden van China heeft dit gedaan extreem hoge eisen aan de stabiliteit en veiligheid van de stroomvoorziening. In kritieke gevallen is stroomuitval niet toegestaan gebieden zoals het terminalgebouw en de navigatiecontrolekamer. De luchthaven selecteerde Usune FLRN36-12D Sf6 Load Onderbrekerschakelaars voor installatie in het onderstation, verantwoordelijk voor de controle en bescherming van kritieke lijnen gebieden.

Merkbetrokkenheid

Als professionele fabrikant van elektrische hoogspanningsapparatuur in China streeft Usune ernaar om wereldwijd te leveren gebruikers met hoogwaardige, betrouwbare en veilige Sf6 Load Breaker Switch-producten. Onze fabriek beschikt over geavanceerde productie apparatuur en een streng kwaliteitsmanagementsysteem. Van de inkoop van grondstoffen tot de levering van producten, elke stap ondergaat strenge tests om de productkwaliteit te garanderen. Als betrouwbare leverancier leveren wij niet alleen hoge prestaties producten, maar ook uitgebreid pre-salesadvies, installatie ter plaatse, inbedrijfstelling en after-sales onderhoudsdiensten, waardoor alle zorgen die gebruikers tijdens het gebruik kunnen hebben, worden geëlimineerd.
