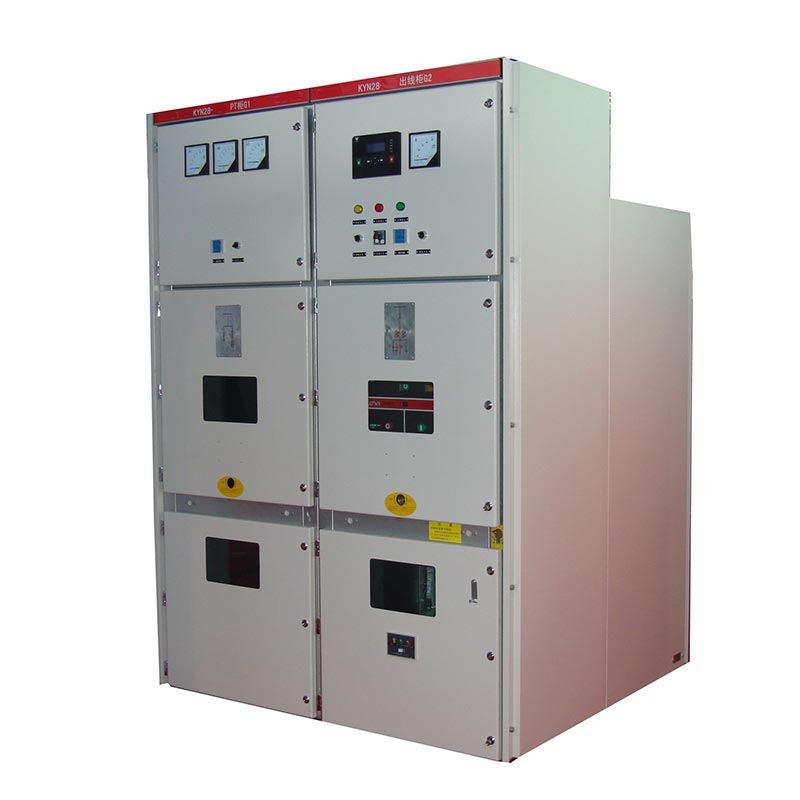

Kyn28 Schakelkast 20kv

Het Usune Kyn28-schakelapparaat 20 kV is een driefasig wisselstroom-metaalomsloten schakelapparaat voor binnenshuis, dat voornamelijk wordt gebruikt in 24 kV-stroom systemen die de ontvangst, distributie, controle, bescherming en monitoring van elektrische energie mogelijk maken.

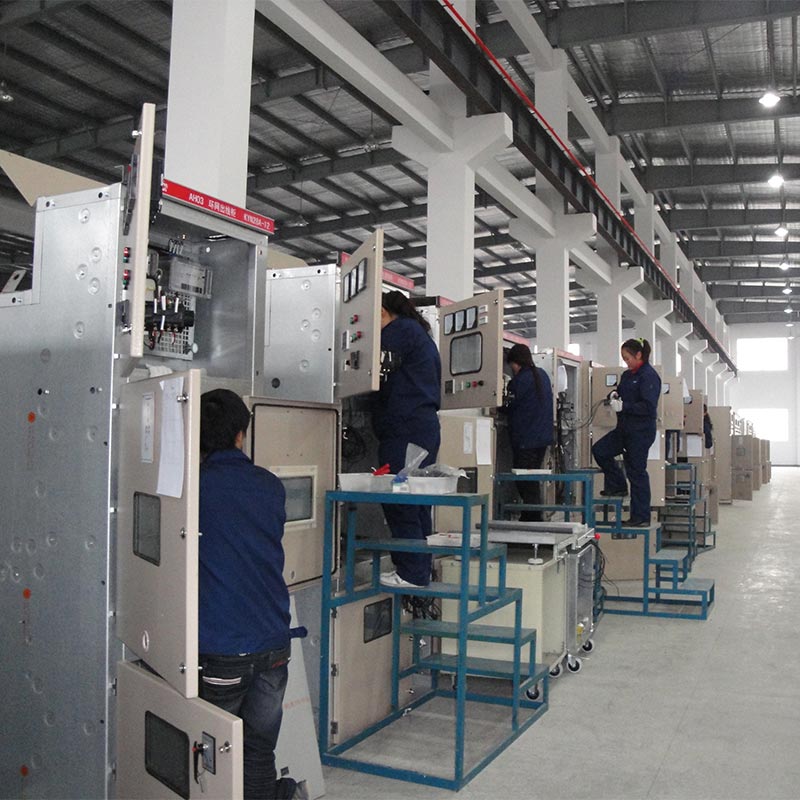

Het product maakt gebruik van luchtisolatie + warmtekrimpbare/epoxycoating-isolatie, met een IP4X-beschermingsgraad (kast). De compacte structuur en het hoge isolatieniveau maken hem geschikt voor verschillende scenario's voor stroomverdeling binnenshuis. Als een middenspanningsstroomdistributieoplossing vervaardigd door een professionele Chinese fabrikant, dit product, met zijn stabiele prestaties en gestandaardiseerd ontwerp zijn een vertrouwde, hoogwaardige leverancierskeuze geworden voor klanten over de hele wereld. Alle kernproductie wordt in onze eigen fabriek voltooid.

Laagspanningsschakelapparatuur

Middenspanningsschakelapparatuur

Belangrijkste technische parameters

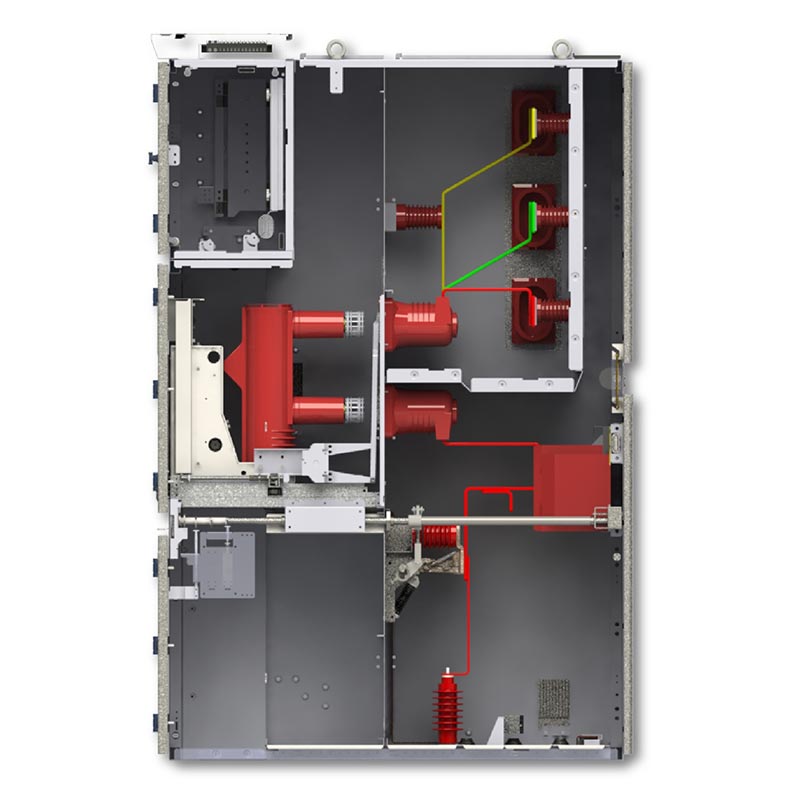

Kastcompartimentstructuur

1. Compartiment voor stroomonderbrekers: installeert vacuümstroomonderbrekerwagens van het type VS1/ZN63/VD4.
2. Busbarcompartiment: Bevat hoofdrails, aftakrails en isolatoren.
3. Kabelcompartiment: Uitgerust met CT's, PT's, aardingsschakelaars, kabelterminals, enz.
4. Compartiment voor controle-instrumenten: installeert relais, beveiligingsapparatuur, instrumenten en secundaire circuits.
5. Drukontlastingskanaal: Uitgerust met een boogontlastingsapparaat aan de bovenkant om de operationele veiligheid te verbeteren.

Kernproductkenmerken

1. Volledig metalen isolatiestructuur om foutvoortplanting en wederzijdse interferentie te voorkomen.
2. Volledige vijfvoudige mechanische vergrendeling om onbedoeld openen, sluiten of onder spanning komen te voorkomen compartimenten.
3. In het midden gemonteerde verwijderbare trolley, waardoor bediening en onderhoud aan de voorzijde mogelijk is, waardoor reparaties worden vergemakkelijkt.
4. Kyn28-schakelapparatuur 20kV heeft een hoog isolatieniveau, sterke foutbestendigheid, compacte structuur en is geschikt voor verschillende energiedistributiesystemen.
5. Voldoet aan internationale en nationale normen, met stabiele en betrouwbare kwaliteit.

Toepassingsvoorbeeld uit de echte wereld

Een elektriciteitsdistributiestationproject op een industriepark. Een belangrijk provinciaal industriepark omvat meerdere fabrieksgebouwen, kantoorgebouwen en ondersteunende energievoorzieningen, die een extreem hoge betrouwbaarheid vereisen veiligheid in de stroomvoorziening. Het project selecteerde 16 Usune Kyn28 schakelapparatuur van 20 kV, met een nominale stroom van 1250 A en een kortsluitstroom van 31,5 kA.

Sinds de inbedrijfstelling heeft de apparatuur ruim twee jaar stabiel gefunctioneerd, waardoor kortsluitingsstoringen snel zijn verholpen zonder veiligheidsincidenten. De aan de voorzijde gemonteerde onderhoudsstructuur vermindert de onderhoudsproblemen aanzienlijk en stilstand, wat veel lof krijgt van de exploitatie- en onderhoudsafdeling van het park.

Product externe dimensie

Projectreferentie

Cas-space raketlanceringsproject

Testrapport

Veelgestelde vragen

Vraag 1: Welke spanningsniveaus zijn van toepassing op de KYN28-24-schakelapparatuur?

A1: Dit product heeft een nominale spanning van 24 kV en is compatibel met 50/60 Hz driefasige wisselstroomsystemen die 3,6~12kV- en 24kV-niveaus.

Vraag 2: Welk type vacuümstroomonderbreker moet bij de schakelapparatuur worden gebruikt?

A2: De standaardconfiguratie omvat een vacuümstroomonderbrekerwagen van het type VS1 (ZN63), en is ook compatibel met industriestandaard stroomonderbrekers zoals de VD4, die een sterke uitwisselbaarheid bieden.

Vraag 3: Is de Kyn28-schakelinrichting 20 kV geschikt voor toepassingen met zware belasting, zoals industriële en mijnbouwbedrijven en datacentra?

A3: Ja. Het product heeft een maximale nominale stroom van 3150A en een kortsluitbreekstroom van 31,5kA, het demonstreren van een sterk weerstandsvermogen en het voldoen aan de stroomdistributiebehoeften van kritische belastingen in de industrie en mijnbouwbedrijven, datacentra, hoge gebouwen en andere soortgelijke toepassingen.
